Практические аспекты по выбору моторных кабелей

Номинальное напряжение

В моторном кабеле, соединяющем преобразователь частоты и электродвигатель, возможны пиковые всплески напряжения, достигающие трехкратного значения напряжения в звене постоянного тока. Подобные всплески приводят к повышенному износу, как моторного кабеля, так и изоляции обмоток двигателя. В случае отсутствия на выходе преобразователя частоты du/dt-фильтра или sin-фильтра, износ кабеля и изоляции обмоток двигателя становится ещё значительнее.

Высоковольтная изоляция кабелей для соответствия этим характеристикам обычно испытывается с напряжением не менее 3500 В , 4000 В переменного тока. На практике подобные кабеля демонстрируют хорошую стойкость к пробою изоляции.

Исходя из этих условий, характеристика номинального напряжения моторного кабеля должна быть как минимум U0/U = 0,6/1 кВ.

Сечение кабеля

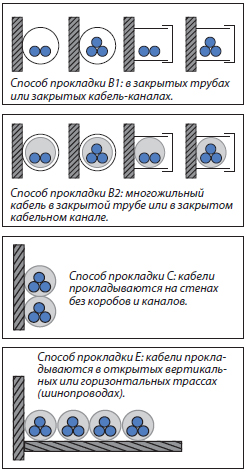

Требуемое сечение кабеля зависит от выходного тока преобразователя частоты, окружающей температуры и способа прокладки. Увеличение сечения кабеля существенным образом не влияет на уровень гармонических искажений, и, следовательно, не является необходимым.

Выбор и определение размера сечения кабелей и проводников определяется в соответствии со стандартом EN60204-1 и VDE 0113-1, которые содержат информацию по кабельной продукции вплоть до 120 мм2. В случае применения кабелей с большим, чем 120 мм2, сечением, справочные данные можно найти в документации VDE 0298-4.

Длина моторного кабеля

В применениях с длинным моторным кабелем необходимо учитывать падение напряжения на кабеле при выборе номинала сечения.

Закладываемые технические решения при использовании преобразователей частоты должны обеспечивать полное выходное напряжение на двигателе, даже при больших длинах моторных кабелей. Обычно длина моторного кабеля при использовании со стандартным преобразователем частоты не превышает 50 или 100 метров. Не все типы кабелей могут обеспечить полное выходное напряжение на двигателе при подобных длинах.

При необходимости использования кабелей длиной свыше 100 метров, может быть использован только ограниченный перечень марок кабелей, которые в полной мере соответствуют требованиям. В противном случае потребуется установка дополнительных моторных дросселей или выходных фильтров.

Типы кабелей с соответствующим экранированием

Экранированные кабели должны иметь покрытие экрана как минимум 80%. Ниже приведены примеры подходящих типов кабелей при использовании с преобразователем частоты:

  • Lapp Olflex 100-CY
  • Helu Y-CY-JB
  • Helu Topflex-EMV-UV-2YSLCYK-J
  • PROTOMONT EMVFC
  • MCMK производства DRAKA NK Cables и пр. производителей.

Энергосбережение

Падение напряжения на моторном кабеле, также как и конечное тепловыделение (потери), почти пропорциональны длине кабеля и зависят от частоты. В связи с этим, нужно стараться проектировать систему таким образом, чтобы длина кабеля была минимальной, а сечение не превышало значения, электрически обоснованного для данного применения.
