Энергоэффективность управления различными типами двигателей одним контроллером

Если устройство подходит для работы с распространенными типами двигателей, возникает вопрос - целесообразнее использовать один гибкий алгоритм или же несколько более детализированных для применения отдельных типов двигателей?

Специалисты компании Danfoss убеждены в эффективности использования одного гибкого алгоритма. Устройства компании Danfoss функционируют благодаря одному модульному, практически не зависимому от параметров алгоритму, согласно которому отдельные элементы используются в зависимости от выбора типа двигателя. Так, новый преобразователь частоты VLT® AutomationDrive FC 302 имеет модульное программное обеспечение управления, которое всегда рассчитывает оптимальную подачу питания на двигатель для эффективной работы и наилучшего намагничивания. Преобразователь частоты также регулирует любые резкие изменения нагрузки. Это означает, что высокоэффективной работы трехфазных асинхронных двигателей, двигателей с постоянными магнитами и синхронных реактивных двигателей уже можно достичь с помощью только одного стандартного типа устройства. Никаких дополнительных устройств не требуется.

Конфигурация оборудования, включая электромагнитный фильтр и катушку постоянного тока, а также использование стратегии управления MTPA, приводит к достижению максимальной энергоэффективности двигателя и преобразователя частоты. С точки зрения эффективности использование данной системы приводит к сравнимым – а иногда даже лучшим – результатам, чем использование комбинации двигатель+преобразователь частоты, часто предлагаемой некоторыми производителями.

Энергоэффективность работы и способность управлять двигателями различных типов с помощью только одного устройства дает пользователю возможность протестировать различные типы двигателей. В худшем случае он всегда может вернуться к использованию привычного трехфазного асинхронного двигателя, и при этом не будет необходимости заменять преобразователь частоты.

Решением является автоматическая адаптация двигателя

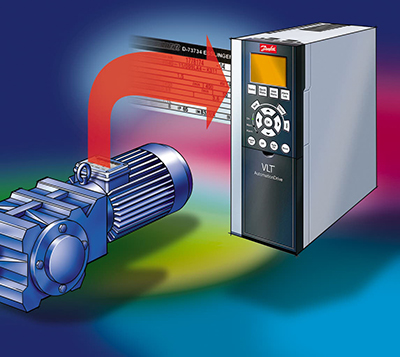

Автоматическая адаптация двигателя для управления одним контроллеромВажным моментом является правильное внесение данных двигателя в преобразователь частоты. Это необходимо для безопасной эксплуатации устройства. Эти данные не только дают информацию о скорости, соответствующей частоте, но и также указывают предельные значения, которые оператор должен соблюдать во время работы. Значение мощности используется не только для определения крутящего момента. Преобразователь частоты должен также ограничивать его во избежание перегрузки электродвигателя.

Многие пользователи используют паспортные данные трехфазных асинхронных двигателей, указанные на табличке двигателя, так что при программировании не возникает проблем. Обработка паспортных данных для двигателей с постоянными магнитами представляет собой большую сложность. Во-первых, многие данные этого типа двигателей зачастую не известны пользователю, и, к тому же, различные производители двигателей иногда представляют информацию по-разному. К примеру, данные о противо-ЭДС приводятся по отношению к номинальной скорости или к 1000 оборотов в минуту. Затем пользователь должен преобразовать эту информацию в формат, необходимый для преобразователя частоты.

Таким образом, для оптимального управления двигателем наличия паспортной таблички недостаточно.

Каждый производитель использует различные материалы, двигатели производятся в соответствии с технологическим допуском, двигатели разных видов требуют различного уровня намагниченности. Данные двигателей различных производителей тоже различаются. Все это приводит к необходимости применения так называемых расширенных данных двигателя, которые, в свою очередь, влияют на качество управления им. Конкретные режимы эксплуатации влияют на значения тока и напряжения, необходимые для оптимальной работы двигателя.

Фактически, у независимого производителя приводной техники, каким является компания Danfoss, возникает необходимость минимизации или устранения подобных различий производимых устройств. Это осуществляется благодаря применению автоматической адаптации двигателя (ААД). Преобразователь частоты сам определяет параметры двигателя. Теперь это доступно как для трехфазных асинхронных двигателей, так и для двигателей с постоянными магнитами и синхронных реактивных двигателей. Эта процедура измеряет параметры двигателя в соответствии с его паспортными данными и занимает всего три секунды.

Преимущество для пользователя – один преобразователь частоты для всех типов двигателей.

Для оптимальной работы описанных типов двигателей необходим электронный контроллер. Являясь независимым производителем преобразователей частоты, компания Danfoss разработала решение, позволяющее управлять всеми стандартными типами двигателей, используемых в промышленности и автоматизации зданий. Это является огромным преимуществом для пользователя, поскольку позволяет управлять двигателями различных видов с помощью только одной универсальной системы управления. Также это снижает затраты на обучение разработчиков, операторов и персонала по техобслуживанию, а также затраты на дополнительное оборудование.

Перспективы развития

Как было сказано выше, экономическая и социальная необходимость повышения энергоэффективности в значительной мере стимулировала рынок производства двигателей. В результате на рынке появилось большое количество конкурентоспособных новых или усовершенствованных моделей данных устройств. Мы с интересом следим за тем, какая же технология - или технологии - займут лидирующую позицию в долгосрочной перспективе.

Технология Danfoss применима ко всем типам двигателей

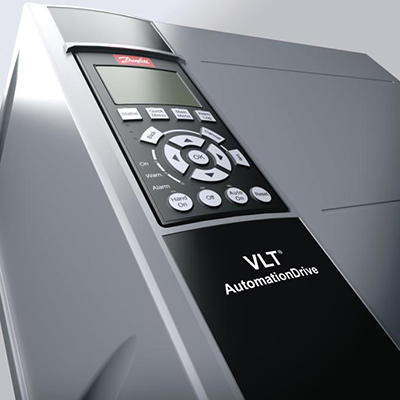

преобразователь частоты VLT AutomationDrive FC 302Являясь независимым производителем приводной техники, компания Danfoss разработала решение, применимое ко всем распространенным типам двигателей, которое постоянно модернизируется и совершенствуется. Традиционно компания Danfoss предлагала преобразователи частоты с алгоритмами управления стандартными асинхронными двигателями и двигателями с постоянными магнитами для обеспечения их высокой эффективности. В настоящее время доступны новые алгоритмы управления, оптимизированные для синхронных реактивных двигателей (к примеру, преобразователь частоты VLT® AutomationDrive FC 302). Упрощается также и процесс ввода устройства в эксплуатацию. Помимо простоты обслуживания преобразователь частоты обладает и другими полезными функциями. В качестве примера можно привести функцию автоматической адаптации двигателя (ААД), которая измеряет характеристики двигателя и оптимизирует его параметры в соответствии с ними. Благодаря этому двигатель всегда работает наиболее эффективным образом, что позволяет повысить энергоэффективность и снизить расходы.
