Подключение устройства плавного пуска

Получить консультацию

Рассмотрим подключение УПП на примере устройства MCD 201. Софт-стартер этой марки предназначено для приводов мощностью 7,5-110 кВт. УПП обеспечивает запуск и остановку на плавно изменяющимся напряжении (функция Timed Voltage Ramp – TVR) без обратной связи по току. Регулировка напряжения осуществляется по всем трем фазам. УПП имеет встроенный шунтирующий контактор.

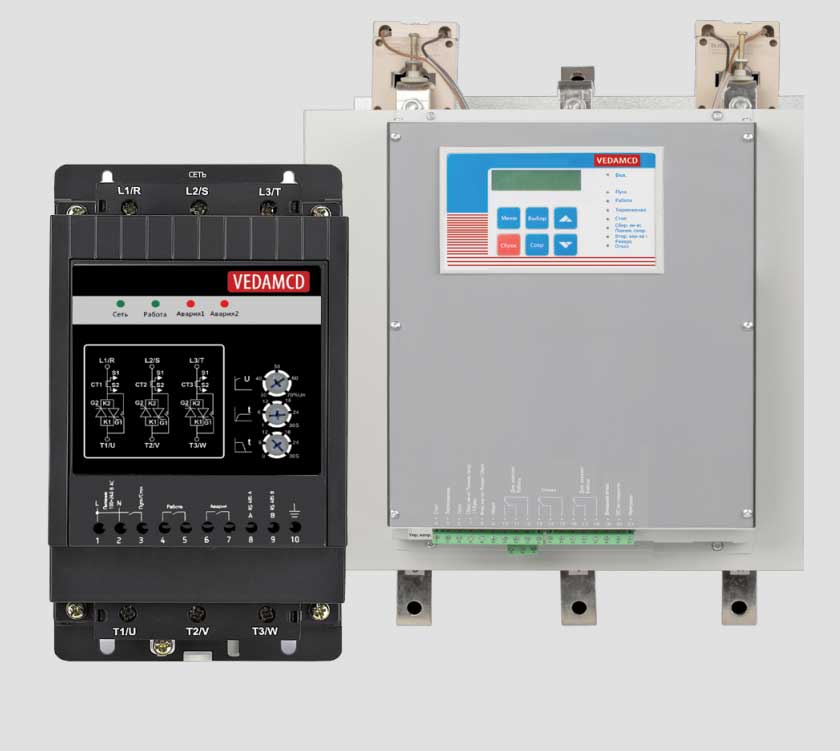

УПП или устройства плавного пуска – электрооборудование для постепенного старта, разгона и торможения асинхронных электродвигателей. Вне зависимости от особенностей конструкции, софт-стартер состоит:

  • Из безтрансформаторного преобразователя напряжения на базе силовых тиристоров и генератора импульсов. Этот элемент обеспечивает изменение напряжения, подаваемое на электродвигатель.
  • Из микропроцессорного устройства управления. Этот блок формирует управляющие команды на генератор импульсов, осуществляет связь с оборудованием телекоммуникаций, осуществляет контроль параметров и прием сигналов с внешних датчиков.
  • Из шунтирущих контарторов. Коммутационные электроаппараты переключают ток в обход силовых тиристоров после полного разгона электродвигателя. Это уменьшаетнагрев полупроводниковых устройств, снижает потребляемую мощность и исключает появление электромагнитных помех во время работы привода.

Устройства плавного пуска без встроенных обводных контакторов обычно имеют клеммы для подключения внешних аппаратов коммутации.

Компания Данфосс выпускает софт-стартеры VLT для приводов мощностью от 0,1 до 1200 кВт. В линейку УПП входят модели:

  • MCD 100.
  • MCD 201.
  • MCD 202.
  • MCD 600.

Устройства различаются по функционалу, электрическим характеристикам и другим параметрам.

Выбор УПП

Выбор софт-стартера делается при проектировании или модернизации электропривода. При этом учитываются требования к оборудованию, характеристики электросети и другие условия. Главными критериями являются:

  • Ток, напряжение и мощность электрической машины. Необходимо чтобы максимально возможный ток при пуске не превышал предельную величину тока УПП. Напряжение и мощность устройства должны соответствовать характеристикам двигателя.
  • Количество стартов и остановок. Этот параметр указан в технической документации УПП, он должен отвечать условиям работы электропривода.
  • Величина пускового момента. Интервал настраиваемых значений должен включать необходимую величину допустимого момента при запуске оборудования.
  • Электромагнитная совместимость. Все электрооборудование привода должно иметь одинаковый класс ЭМС.
  • Допустимое время разгона и торможение двигателя.
  • При выборе также принимаются во внимание наличие функций динамического торможения, защиты от ненормальных режимов работы, поддерживаемые интерфейсы связи.

    Подключение софт-стартера

    Софт-стартер поддерживает протоколы связи PROFIBUS, DeviceNet, Modbus RTU, Profinet, Modbus TCP, Ethernet IP. Возможно подключение панели дистанционного управления. УПП MCD 201 используется с внешними аппаратами защиты электродвигателя.

    Клеммная панель содержит следующие входы и выходы:

    • 1,3,5. Предназначены для подключения к трехфазной сети. Перед УПП в цепь обязательно включают плавкие предохранители. Это необходимо для снижения вероятности пробоя тиристоров при коротких замыканиях и возникновении переходных процессов. Компания Данффос рекомендует применять аппараты марок Ferraz и Bussman. Опционально могут подключаться автоматический размыкатель и контроллер перегрузки.
    • 2,4,6. К этим клеммам присоединяют обмотки статора электродвигателя.
    • 13, 14. Входы для линейного контактора.
    • 06, 05. Клеммы для датчика температуры обмоток электродвигателя. Для этой модели УПП требуется применять терморезисторы. Температура отключения двигателя – 2,8 кОм. При отсутствии датчика входы закорачивают перемычкой.
    • А1, А2, А3, N1, N2. Входы цепей управления 24 В АС/DC; 110-240 АС и В 380 - 440 АС.

    Подключение цепей управления

    Запуск и остановка электродвигателя реализуется двух- или трехпроводными схемами.

    Старт привода производится нажатием кнопки. Остановка электрической машины осуществляется повторным нажатием.

    При выборе трехпроводной схемы, плавный пуск и торможение двигателя осуществляется нажатием кнопок “старт” и “стоп”.

    УПП этой модели позволяет настраивать пусковое напряжение в диапазоне от 30% до 75% от номинального значения электросети. По умолчанию выставлено 50% . Длительность нарастания и снижения напряжения регулируется в интервале от 2-х до 20 секунд. Эта величина определяет время разгона и остановки электрической машины.

    Все электрические соединения выполняются кабелями с медными жилами, рекомендованных производителями марок и сечения. Настойки привода и программирование УПП проводятся в соответствии с алгоритмом, указанным производителем. Перед пробным пуском для проверки работоспособности привода необходимо проверить схему подключения и корректность настроек.
