Асинхронные электрические машины с короткозамкнутым ротором имеют достаточно низкую стоимость, оптимальное соотношение “мощность-масса”. Их также отличает простота обслуживания и ремонта, надежность. Один из основных недостатков двигателей этой конструкции – увеличение тока в 5-10 раз при включении. При этом величина напряжения в сети уменьшается. Для устранения нежелательных явлений применяют различное оборудование, в том числе устройства плавного пуска электродвигателя.
Необходимость плавного запуска
При плавном включении асинхронного двигателя возможно снизить недостатки таких электрических машин и обеспечить:
- Снижение затрат на ремонт. Пусковые токи вызывают перегрев обмотки, что существенно снижает эксплуатационный ресурс машин.
- Отсутствие рывков. Резкий старт двигателя приводит к увеличению износа шестеренчатых передаточных механизмов, гидроударам в сети подачи жидкости, другим нежелательным последствиям.
- Снижение потребляемой электроэнергии. Прямое включение вызывает дополнительные энергозатраты. Кроме того, просадки напряжения в условиях ограниченной мощности сети отрицательно влияют на все подключенные приборы.
- Уменьшение расходов на оборудование коммутации. Электротехнические устройства для асинхронного привода выбирают с большим запасом мощности. Плавный пуск позволяет подключать более дешевые аппараты коммутации и защиты.
Плавный старт и разгон существенно расширяет сферы применения асинхронных электродвигателей.
Способы пуска асинхронных электродвигателей
Для запуска асинхронных двигателей используется разные методы. На практике наибольшее распространение получили следующие способы:
Двигатели специальной конструкции существенно дороже обычных электрических машин, что сильно ограничивает их применение.
Прямое включение

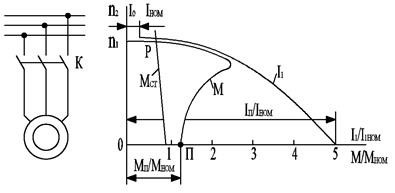

Самая простая схема пуска асинхронных электрических машин с короткозамкнутым ротором – непосредственное подключение к сети. Подача напряжения на статорные обмотки осуществляется замыканием силовых контактов магнитного включателя или контактора.

При прямом включенииэлектрической машины момент силы на валу значительно меньше номинального. Кроме того, запуск на полном напряжении вызывает броски тока и снижение напряжения. Данный способ применяется применяется:
- При низкой мощности электрической машины.
- Для технологического оборудования, не нуждающегося в плавном разгоне.
- Для механизмов с запуском без нагрузки.
Такой способ непригоден для приводов инерционного оборудования, устройств нетребовательных к величине пускового момента, при ограниченной мощности электросети.
Пуск на пониженном напряжении
Включение асинхронных электрических машин на сниженном напряжении реализуется при помощи нескольких схем:
- Переключением обмоток статора “звезда-треугольник”.
- Подключением через трансформатор.
- Включением в цепь обмоток статора пусковых резисторов или реакторов.

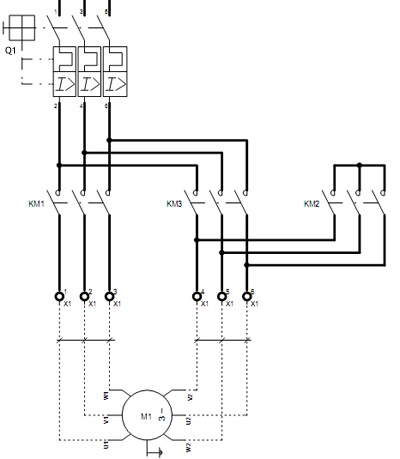

Принцип действия первой схемы основан на подключении обмоток “звездой”. После разгона двигателя коммутационные аппараты переключают их на “треугольник”. Этим достигается 3-х кратное снижение пускового тока.

При этом пусковой момент на валу также снижается более чем на 30%. Кроме того, преждевременное переключение также вызывает скачки тока до величин, возникающих при прямом старте. Такой способ также непригоден для инерционного оборудования и установок, запускаемых под нагрузкой.

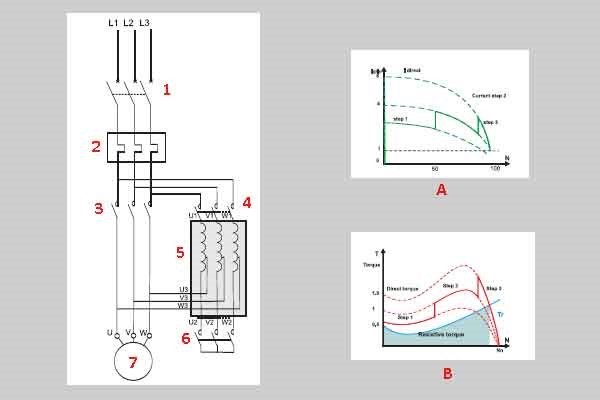

Для устранения недостатков электродвигателей с короткозамкнутым ротором также применяют автотрансформаторные схемы пуска.

При этом устройство для преобразования напряжения включают последовательно в цепь обмоток электрической машины. Эта схема обеспечивает плавный разгон и уменьшение пускового тока. Через автотрансформаторы подключают приводы мощных установок и оборудования со значительным моментом сопротивления.
Высокая стоимость элементов схемы, скачок тока при переходе на полное напряжение ограничивают ее применение.

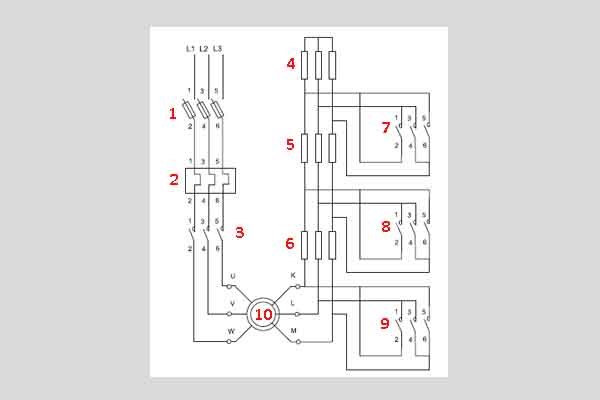

Широко применяются также реакторные и резистивные схемы пуска. Для снижения напряжения к обмоткам последовательно подключают резисторы или катушки, обладающие реактивным сопротивлением. Включение осуществляется при включении в цепь последовательно включенных элементов с активным или индуктивным сопротивлением.

При разгоне двигателей реакторы и пусковые сопротивления постепенно шунтируются и выключаются из цепи. Недостатком этого метода является высокая стоимость оборудования, значительно сниженный пусковой момент.
Частотный пуск
Такой способ старта и разгона основан на зависимости момента и скорости вращения вала электродвигателя от частоты питающего напряжения на обмотках. Для изменения этой характеристики применяют частотные преобразователи. Запуск через ПЧ решает все проблемы старта и разгона асинхронного электродвигателя. Однако, эти устройства имеют высокую цену, большие габариты, а также являются источником высших гармоник.
Устройства плавного пуска
Устройство плавного пуска, УПП или софт-стартеры – электротехническое оборудование для обеспечения старта и разгона двигателя и согласования пускового момента на валу с нагрузкой. Схема УПП построена на базе силовых тиристоров или симмисторов. Софтстартер представляет собой безтрансформаторный бесступенчатый преобразователь напряжения. Оборудование применяют:
- Для включения мощных асинхронных электродвигателей в сеть малой мощности.
- Для плавного старта, разгона и остановки электрических машин.
- При необходимости включения двигателя под нагрузкой.
- Для снижения пусковых токов.
УПП позволяют отказаться от дорогих и несовершенных схем запуска электродвигателей, а также значительно расширить сферы применения недорогих и функциональных асинхронных машин с короткозамкнутым ротором. Они используется в приводе технологического оборудования:
- Легкого старта. Пусковые токи при таких условиях не превышают трехкратного номинального значения.
- Тяжелого старта. При старте электродвигателя ток возрастает в 4-5 раз, переходные процессы в цепях длятся более 30 секунд.
- Особо тяжелого старта. При этом пусковой ток превышает номинальный в 7-10 раз. Переходной процесс занимает значительное время.
Устройства плавного пуска электродвигателя имеют относительно низкую стоимость, небольшие габариты и массу в сравнении с преобразователями частоты.
Принцип работы УПП
Силовая часть оборудования состоит из силовых тиристоров, включенных встречно-параллельно и обходных контакторов. Изменение напряжения достигается регулировкой проводимости полупроводниковых устройств путем подачи отпирающих импульсов на управляющие контакты.
В состав УПП также входит:
- Генератор управляющих импульсов. Этот блок вырабатывает сигналы, изменяющие угол проводимости полупроводниковых устройств при пуске и остановки электродвигателя.
- Управляющее устройство на базе контроллера или микропроцессора. Его основные функции – подача команд на генератор импульсов, обеспечение связи с другим оборудованием, прием сигналов от датчиков, обеспечение защитного отключения электрической машины при аварийных и ненормальных режимах работы.
Старт электрической машины осуществляется на напряжении, составляющем 30-60% от номинального. При этом происходит плавное зацепление шестеренок передаточного механизма, постепенное натяжение ремней привода. Далее управляющий блок постепенно увеличивает проводимость тиристоров до полного разгона электродвигателя. При достижении номинальной частоты вращения вала, замыкаются контакты шунтирующих коммутационных устройств. Ток начинает течь в обход тиристоров. Это необходимо для снижения нагрева полупроводниковых устройств, увеличения срока службы УПП, снижения энергопотребления.
При остановке электродвигателя, контактор включает в цепь тиристоры. С генератора импульсов поступают сигналы, плавно уменьшающие проводимость тиристоров до остановки электрической машины.

Виды УПП
По способу регулировки напряжения различают одно-, двух-, трехфазные устройства:

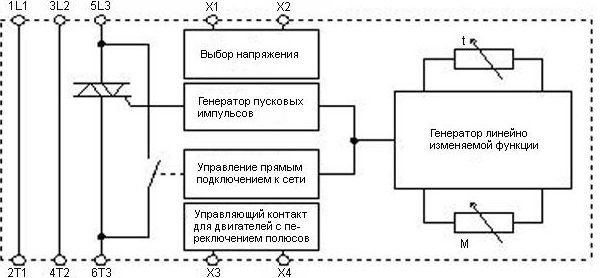

- Устройство плавного пуска с регулировкой напряжения по одной фазе. Применяются в электроприводе оборудования мощностью 11 кВт. Такие УПП обеспечивают снижение динамических ударов и отсутствие рывков при старте привода. Недостатками софтстартера такого типа являются несимметричная нагрузка при старте, большие пусковые токи.

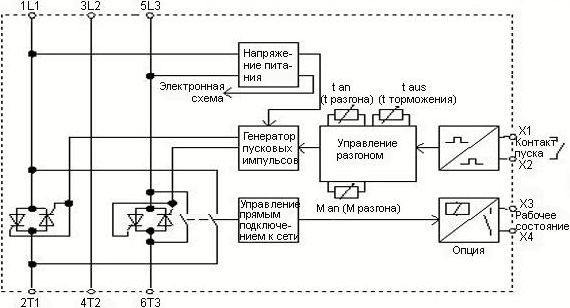

- Двухфазные УПП. Применяются в приводах мощностью до 250 кВт для снижения динамических нагрузок при старте. Обеспечивают некоторое снижение пусковых токов, нагрева двигателя. Используется в оборудовании со среднетяжелыми условиями пуска при отсутствии жестких требований к ограничению тока.

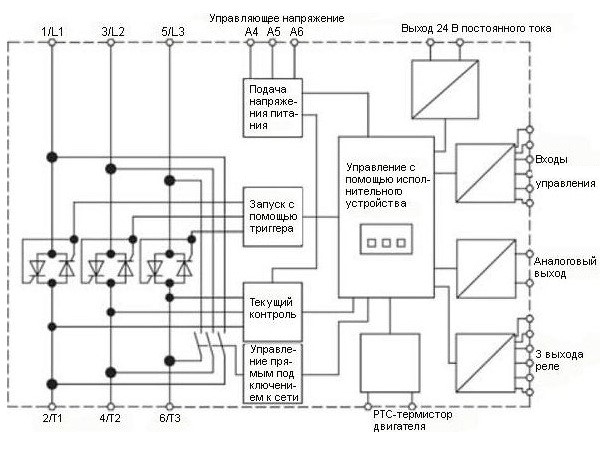

- Трехфазные софт-стартеры. УПП такого типа снижают пусковые токи до 3-х кратного значения от номинала, позволяют осуществлять плавную остановку, обеспечивают аварийное отключение привода. Регулировка напряжения осуществляется по всем трем фазам, что исключает появление асимметрии. Номинальная мощность привода ограничена только характеристиками полупроводниковых силовых элементов. Такие УПП используют в приводе с особо тяжелыми условиями пуска, с частым включениями и остановками.

Основные и дополнительные функции УПП
Современные софт-стартеры – многофункциональные электротехнические устройства. Основное их предназначение – снижение пусковых токов и смягчение динамических ударов при старте двигателя. Кроме того, УПП обеспечивают:
- Старт с номинальным моментом. При этом при старте на электродвигатель подается максимальное напряжение, после чего включаются тиристоры. Разгон до номинальной частоты осуществляется плавно. Софт-стартеры такой конструкции применяют для механизмов со значительной пусковой нагрузкой.
- Динамическое торможение. УПП с данной функцией обеспечивают остановку привода без выбега. Их устанавливают в приводе инерционного технологического оборудования: тяговых вентиляторов, подъемниках и т.д.
- Старт в функции тока и напряжения. УПП такой конструкции позволяют задавать предельное значение пускового тока. Устройства применяются при низкой мощности сети, а также в приводе оборудования с низким стартовым моментом.
- Защиту электродвигателя. Софт-стартеры обеспечивают остановку привода при обрыве фаз, перегрузках, превышении времени разгона, а также при возникновении других аномальных и аварийных режимов. УПП не имеют защиты от коротких замыканий и включаются через предохранители или автоматы.
- Интеграцию в САР и системы телемеханики. Софт-стартеры с процессорными блоками управления и устройствами поддержки протоколов связи с удаленным оборудованием контроля легко встраиваются в многоуровневые системы автоматизации технических процессов.
- Регулировку частоты вращения вала. УПП с такой функцией не заменяют частотные преобразователи. Такой режим допустим при непродолжительной настройке оборудования.
Выбор функционала софт-стартера зависит от требований к электроприводу и осуществляется на основании технико-экономической целесообразности.
Преимущества УПП

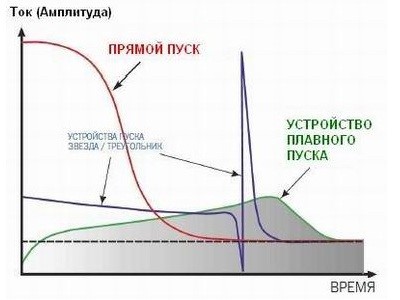

В сравнении с другими схемами пуска асинхронных электродвигателей, УПП обеспечивает наибольшее снижение амплитуды пускового тока.

Кроме того, такие устройства обладают следующими преимуществами:
- Продление срока службы двигателя и технологического оборудования. УПП снижает нагрев обмоток, контактов, а также исключает динамические удары.
- Значительное снижение затрат на аппаратную часть электропривода. Установка софт-стартеров позволяет сэкономить на схемах защиты, устанавливать менее мощные коммутирующие устройства.
- Снижение нагрузки на электросеть. УПП снижают броски тока и предотвращают падение напряжения в электросетях. Это особенно актуально при ограниченной мощности трансформаторов и использовании автономных источников электропитания.
- Повышение безопасности производства. Плавный старт и разгон снижет травматизм при поломках оборудования, связанных с рывками при старте, вероятность гидравлических ударов, других аварийных ситуаций.
- Уменьшение наводимых помех при старте. Софт-стартеры снижают интенсивность магнитного поля при включении электродвигателя. УПП позволяют отказаться от фильтров для контрольных кабелей.
- Низкая стоимость. Устройства плавного пуска стоят в несколько раз дешевле преобразователей частоты той же мощности. Софт-стартеры выгодно использовать при постоянной нагрузке оборудования в условиях, где ограничение пусковых токов и стартового момента являются основными требованиями.
УПП также заменяют механические тормоза и кинематические средства для остановки. Кроме того, софт-стартеры позволяют применять асинхронные двигатели с ротором типа “ беличья клетка” вместо дорогих электрических машин с улучшенными пусковыми характеристиками или фазным ротором.
Выбор схемы устройства плавного пуска электродвигателя осуществляется на основании анализа требований к оборудованию и характеристик электрической сети.
