Лифтовой преобразователь частоты: особенности и ключевые отличия от промышленных моделей

Комфортное перемещение в современном лифте — результат слаженной работы множества технических решений. Одним из ключевых компонентов системы является преобразователь частоты (ПЧ), специально адаптированный для лифтовых систем. Рассмотрим, чем лифтовой ПЧ отличается от обычного промышленного аналога.

Особенности силовой части

Лифтовые ПЧ оснащаются более мощными силовыми модулями, что обусловлено необходимостью выдерживать аварийные режимы работы при разрывах моторного контактора. Это значительно повышает надежность и продлевает срок службы устройства.

Функциональные возможности

По своему функционалу ПЧ должен полностью соответствовать всем режимам работы лифтовой станции. Данные функции включают в себя: наличие достаточного количества цифровых входов и релейных выходов с поддержкой соответствующих функций. Один из цифровых входов должен быть быстродействующим для мгновенной блокировки работы силовых транзисторов. У выходов устройства помимо стандартных функций («готовность», «работа», «управление тормозом»), для синхронных машин добавляются выходы повторителя энкодера с делителем.

Совместимость с двигателями

Современные лифты могут оснащаться как асинхронными, так и синхронными двигателями на постоянных магнитах. Лифтовой ПЧ должен поддерживать работу с обоими типами, а также обеспечивать совместимость с популярными типами энкодеров (ERN1387, ECN1313). Некоторые поставщики предлагают разные типы ПЧ для синхронных и асинхронных двигателей. В этом есть плюс (модель для асинхронного двигателя дешевле), но увеличивает номенклатуру, поэтому многими производителями лифтов такие предложения не приветствуются.

Особенности работы в современных лифтах

С широким распространением лифтов без машинного помещения режим эвакуации стал очень важен и обязателен. Поэтому от лифтового ПЧ требуется работа от однофазного источника бесперебойного питания 1 х 220 В по особым сигналам лифтовой станции, автоматическое определение «легкого направления». Таким образом, в ПЧ должна быть аппаратная и программная поддержка этого режима.

В лифтовом применении критически важен низкий уровень шума как самого двигателя, так и преобразователя частоты. Особое внимание уделяется работе системы охлаждения преобразователя, где основной источник шума — вентилятор.

В отличие от промышленных ПЧ, где приоритет отдаётся исключительно эффективности охлаждения, в лифтовых системах на первый план выходит минимизация шумового воздействия. Поэтому современные лифтовые ПЧ оснащаются специальными функциями управления вентилятором, которые позволяют существенно снизить уровень акустического шума. Данная особенность особенно актуальна для оборудования, которое размещается непосредственно в шахте лифта, где требования к шумоизоляции максимально строгие.

Для ПЧ, размещенных в шахте, необходимым дополнением является выносная панель оператора (обычно её размещают в шкафу станции управления на этаже) и соединительный кабель. Опытным наладчикам также требуется возможность подключения ПЧ к компьютеру, поэтому соединительный кабель панели оператора одновременно может использоваться и для работы с ноутбуком.

Функциональные особенности

Лифтовой ПЧ должен иметь ряд специальных защитных функций. В первую очередь сюда относятся функции защиты от обрыва одной, двух, трех фаз на выходе ПЧ в самых разных режимах, а также другие виды защит, которые относятся к безопасности в лифтовом применении.

Теперь о главном - как работает лифтовой ПЧ? Это можно выразить коротко - плавность и точность управления. За этим скрывается целый комплекс функциональных особенностей. Чтобы обеспечить плавную и точную работу главного привода, ПЧ должен:

• Включить контактор двигателя. Если раньше управлением контактора было только от контроллера лифтовой станции, то сейчас тенденция возложить эту функцию на сам ПЧ.
• Обеспечить момент на старте. Это довольно сложная задача. В промышленном применении подобный функционал широко применяется, например, для привода подъема крана. Но в лифтовом применении задача сложнее: в момент открытия тормоза вал двигателя должен оставаться неподвижным до начала движения, без толчков или колебаний. В лифтах с синхронными лебедками это наиболее выражено из-за отсутствия редуктора.
• Выполнять плавный старт и ускорение. За это отвечает целый ряд параметров: применение разных наборов регуляторов скорости, настраиваемые на каждом участке S-кривые, рывки в начале и в конце разгона и т.д.
• Движение на установившейся скорости. Ничего сложного: нужно просто точно поддерживать заданную скорость. Без датчика обратной связи по скорости (типичное применение с редукторными лебедками) точность поддержания скорости ниже, но должно оставаться в допустимых пределах.
• Осуществлять замедление. Также, как на ускорении, действуют подобные параметры, но только для замедления.
• Двигаться на малой скорости, так называемой «скорости дотягивания». Важный этап перед остановом. Для систем без энкодеров сказывается диапазон регулирования, насколько хорошо ПЧ поддерживает скорость на низких частотах.
• Замедлять останов. От четкого поддержания скорости дотягивания и выдерживания кривой замедления зависит точность останова.
• Осуществлять удержание на время наложения механического тормоза, от этого зависит комфортность останова.

Сервис и настройка

Настройка ПЧ главного привода лифта требует особого внимания. Важным аспектом является простота процесса наладки, которая обеспечивается следующими компонентами:

• Подробная инструкция для монтажников.
• Минимальный набор необходимых параметров.
• Четкое описание последовательности действий.

Несмотря на наличие подробной документации, в некоторых случаях может потребоваться профессиональная помощь специалистов. Поэтому одним из обязательных условий является наличие качественной технической поддержки.

Дополнительным важным фактором выступает развитая сеть сервисных центров, которые:

• Обеспечивают оперативное реагирование на запросы.
• Предоставляют квалифицированную помощь.
• Осуществляют гарантийное и постгарантийное обслуживание.
• Проводят регулярные технические осмотры оборудования.

Таким образом, успешная эксплуатация ПЧ зависит не только от качества самой техники, но и от комплексного подхода к обслуживанию, включающего документацию, техническую поддержку и сервисную сеть.

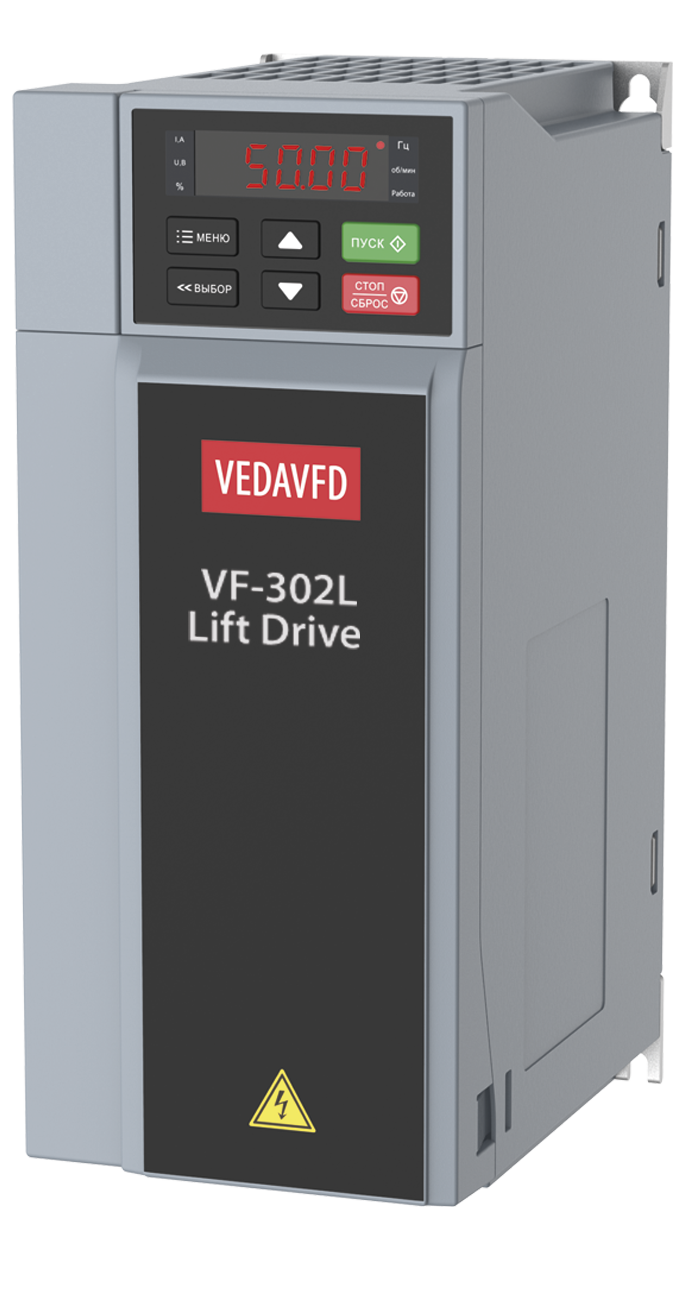

Лифтовой преобразователь частоты представляет собой специализированное решение, существенно отличающееся от промышленных аналогов. Его особенности направлены на обеспечение безопасности, комфорта и надежности работы лифтовой системы. Модель VEDA VFD VF-302L Lift Driveявляется ярким примером современного лифтового ПЧ, воплощающего все перечисленные особенности и требования.
