Обозначение мотор редуктора и его расшифровка

Получить консультацию

Маркировка мотор-редукторов необходима для подбора оборудования при проектировании, ремонте, модернизации или замене электропривода.

В данной статье мы подробно рассмотрим, как обозначается редуктор, какие параметры указываются и что они обозначают.

30.08.2024

Согласно ГОСТ 31591-2012 условное обозначение должно соответствовать стандартам и ТУ для конкретного типа оборудования. Маркировка содержит тип и основные технические характеристики устройства, дополнительную информацию на усмотрение производителя. Рассмотрим условные обозначения мотор-редукторов подробнее.

Пример условного обозначения

Маркировка оборудования представляет собой сочетание букв и цифр. В условном обозначении указывается:

Товарный знак производителя.
Вид мотор-редуктора.
Типоразмер оборудования.
Исполнение по способу монтажа.
Тип двигателя
Мощность двигателя
Количество полюсов электродвигателя
Передаточное число
Положение клеммной коробки двигателя
Положение кабельного ввода
Наружный диаметр фланца
Направление вращения выходного вала

Рассмотрим расшифровку маркировки мотор-редукторов производства VEDAGM.

Обозначение выглядит следующим образом: VGM-G77-A1.5-4P-50.63-M3-180-1-ф300, где VGM-G77 –типоразмер оборудования, A – тип электродвигателя (асинхронный без тормоза), 1,5 – мощность двигателя в кВт, 4P – количество полюсов двигателя 4, 50.63 – передаточное число, M3 – монтажная позиция, 180 - положение клеммной коробки, 1- положение кабельных вводов, ф300 – диаметр фланца.

Еще один пример маркировка мотор-редукторов VEDAGM: VGM-K47-A0.37-4P-68.22-М2B-270-1- CW. Обозначение расшифровывается как VGM-K47 –типоразмер редуктора, А – тип двигателя (асинхронный без тормоза), 0.37 – мощность в кВт, 4P – число пар полюсов 4, 68.22 – передаточное число, М2 – монтажная позиция, B – положение выходного фланца (сторона отбора мощности), 270 – положение клеммной коробки, 1 – положение ввода кабеля, CW – направление вращения выходного вала.

Обозначение следующего типа оборудования VGM-FAF77-АВ0.75-6P-129.12-M2-270-1 расшифровывается как: VGM-FAF77 –типоразмер редуктора, АВ – тип электродвигателя асинхронный с встроенным тормозом, 0,75 –мощность двигателя в кВт, 6P – число пар полюсов 6, 129,12 – передаточное число, М2 – монтажное положение, 1 – положение кабельных вводов.

Маркировка мотор-редукторов VEDAGM серии S VGM-SA87-AV0.75-6P-213.11-M2B-180-1-ф60, читается как: VGM-SA87 –типоразмер редуктора, AV – тип двигателя асинхронный с принудительным охлаждением, 0.75 – мощность, в кВт, 6P – 6 пар полюсов, 213.11 – передаточное число, M2 – монтажное положение устройства, B – сторона выходного вала, 180 – положение клеммной коробки, 1 – положение кабельного ввода, ф60 – диаметр выходного вала в мм.

Описание параметров

Типоразмер мотор-редуктора

Понятие типоразмер включает вид и характеристики мотор-редукторов одного типа. Линейка мотор-редукторов от компании VEDAGM включают несколько серий:

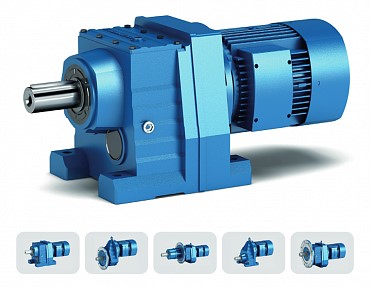

VGM-G – цилиндрические мотор-редукторы. В линейку входят типоразмеры с угловой частотой вращения выходного вала 0,13-1116 об/мин, с крутящим моментом до 32 kНм.

VGM-K – коническо-цилиндрические мотор-редукторы, c выходным моментом до 50 kНм, угловой частотой вращения выходного вала 0,11-276 об/мин.

VGM-F – цилиндрические мотор-редукторы с параллельными валами. Линейка включает типоразмеры со скоростью выходного вала 0,12-310 об/мин, с крутящим моментом до 32 kНм.

VGM-S – цилиндро-червячные мотор-редукторы. Варианты типоразмеров – со скоростью выходного вала 0,3-150 об/мин, с крутящим моментом до 4 тыс Нм.

Каждая группа мотор-редукторов VEDAGM включает несколько десятков типоразмеров с различными параметрами.

Тип двигателя

В мотор-редукторах VEDAGM устанавливают несколько типов двигателей. Расшифровка обозначений силовых агрегатов:

А – асинхронные.
АB– асинхронные со встроенным тормозом.
AV – асинхронные с принудительным охлаждением для работы с преобразователями частоты.
AVB – асинхронные с принудительным охлаждением для работы с ПЧ и установленным тормозом.
AE – взрывозащищенные.
AG – рольганговые.
AGV – рольганговые c принудительным охлаждением для работы с преобразователями частоты.

Мощность двигателя

Для мотор-редукторов VEDAGM применяют двигатели с различными параметрами. Каждая линейка комплектуется электродвигателями мощностью:

VGM-G – 0,12-200 кВт.
VGM-K – 0,12-200 кВт.
VGM-F – 0,12-200 кВт.
VGM-S – 0,12-22 кВт.

Количество полюсов электродвигателя

Чем больше количество полюсов двигателя, тем ниже номинальная скорость и выше момент на валу. Зависимость верна при постоянной частоте питающего напряжения. Количество полюсов электродвигателей мотор-редукторов VEDAGM – 2, 4, 6, 8.

Передаточное число

Параметр характеризует преобразование момента или скорости в механическом редукторе. Передаточное число определяется как отношение количества зубьев большего элемента к аналогичной характеристике меньшего. Для линеек приводного оборудования VEDAGM передаточные числа имеют следующее значение:

Для VGM-G – от 1,26 до 285,61 (для сдвоенных редукторов до 27096)
Для VGM-K – от 3,73 до 179,86 (для сдвоенных редукторов до 33031)
Для VGM-F – от 3,7 до 281,71 (для сдвоенных редукторов до 31544)
Для VGM-S – от 7,75 до 307,88 (для сдвоенных редукторов до 33691)

Монтажная позиция мотор-редуктора

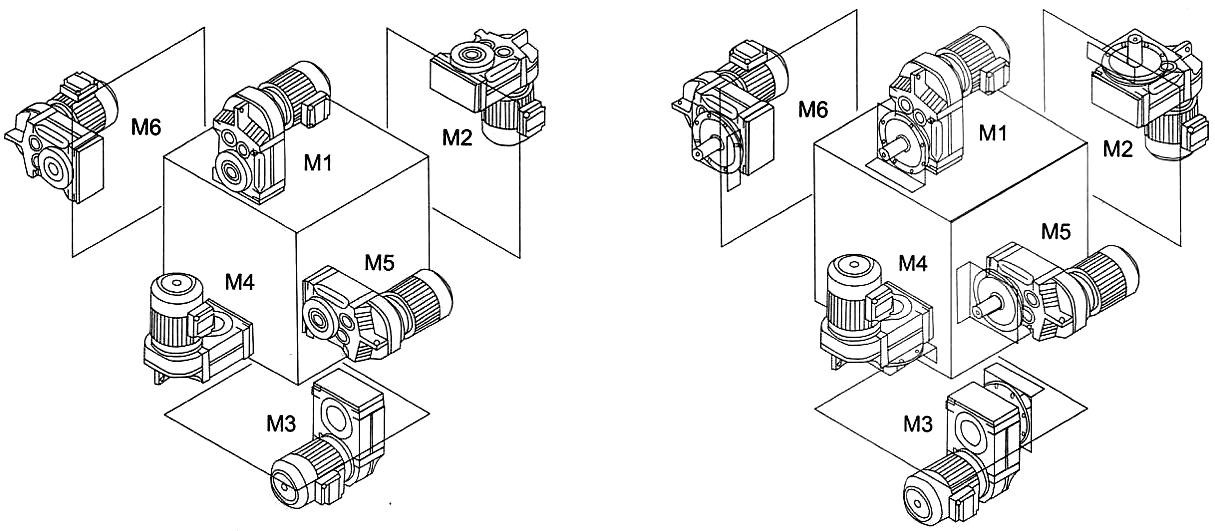

Параметр определят положение оборудования при установке. Характеристику указывают для того, чтобы определить, пригоден ли данный мотор-редуктор для размещения заданным образом. Условное обозначение монтажной позиции – буква M и цифры от 1 до 5.

Положение клеммной коробки двигателя

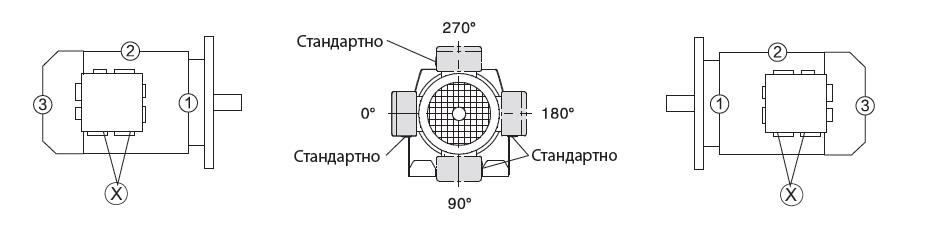

Клеммная коробка предназначена для подключения силовых кабелей питания двигателя. Положение обозначается в градусах – 0°, 90°, 180°, 270°.

Положение кабельного ввода

Положение обозначается - Х, 1, 2, 3.

Указание параметра позволяет определить подходит ли такое положение для заданных условий.

Наружный диаметр фланца

При его наличии указывают диаметр в мм. Это необходимо для определения возможности механического подключения к промышленным машинам.

Направление вращения выходного вала

Существует 2 направления вращения вала мотор-редуктора по часовой стрелке или против. Характеристика обозначается буквами CW или CCW при наличии блокировки обратного вращения. В реверсивных устройствах обозначение отсутствует. Указание направление необходимо для определения соответствия привода параметрам оборудования.
