Ремонт частотных преобразователей

Современные частотные преобразователи отличаются надежностью и значительным эксплуатационным ресурсом. Большинство неисправностей ПЧ связаны с ошибками выбора прибора, подключения и настроек. Однако, как и вся техника, эти устройства могут выйти из строя по независящим от производителя и условий эксплуатации причинам. Во всех случаях необходимо провести диагностику и произвести ремонт частотного преобразователя.

Порядок проведения ремонтных работ

В случае поломок преобразователей частоты предусмотрен следующий алгоритм действий:

• Проверка состояния контактных соединений силовой и управляющей цепей. Неплотный контакт может вызвать перегрев и отключение преобразователя с индикацией соответствующего кода неисправности.
• Диагностика программного обеспечения. Программы для поиска ошибок и тестирования ПО поставляются в комплекте большинства частотников. Для выявления и устранения ошибок, преобразователь подключают к ПК, где инсталлированы программы производителя, и проводят тестирование. При обнаружении некорректно работающего ПО, его переустанавливают.

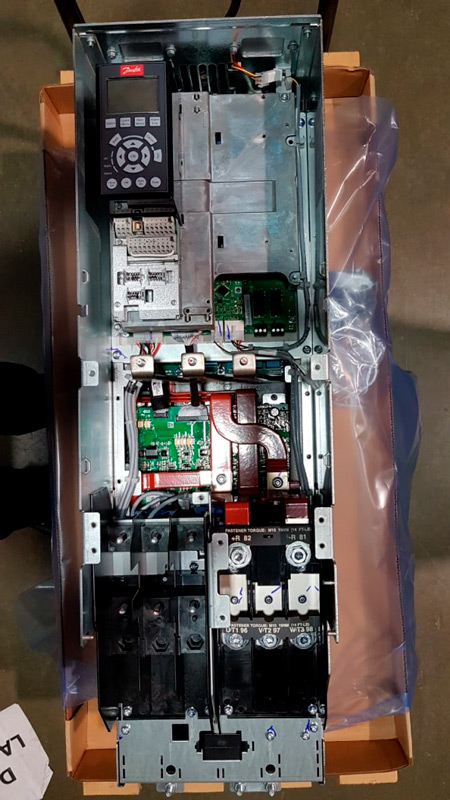

• Разборка корпуса и диагностика элементов преобразователя. Если ошибок программ не выявлено, преобразователь разбирают, удаляют пыль, попавшую внутрь корпуса, проводят диагностику аппаратной базы.
• При обнаружении неисправностей делают замену поврежденных модулей, перепаивают схемы.
• Ревизия состояния системы охлаждения. После проведения ремонта оценивают состояние встроенных вентиляторов охлаждения, делают их чистку, заменяют теплопроводящую пасту транзисторных и диодных плат.
• Сборка частотного преобразователя, проверка его работоспособности без подключения нагрузки. Практически во всех частотниках имеется тестовый режим, который позволяет проверить его исправность.
• Подключение отремонтированного частотного регулятора к электродвигателю, повторная настройка и проверка его работоспособности в реальных условиях.

Оборудование для ремонта частотных преобразователей

Для диагностики и устранения неисправностей частотных преобразователей используют специализированное программное обеспечение, диагностические стенды, контрольно-измерительные приборы.

• Источник переменного напряжения на 220, 380, 660 В частотой 50-60 Гц. Питающее напряжение должно совпадать с номинальным напряжением преобразователя.
• Двигатель переменного тока. Электрическая машина необходима для тестирования работоспособности преобразователя частоты. Номинальное напряжение, потребляемый ток и другие характеристики электродвигателя и преобразователя частоты должны совпадать.
• Реостат с переменным сопротивлением до 10 кОМ.
• Многофункциональное средство измерения электрических величин. Мультиметр используется для определения целостности схем, а также диагностики параметров транзисторов и других целей.
• Имитатор сигналов с блока управления и датчиков обратной связи.
• Устройство для определения искажений амплитуды напряжения с выходных силовых клемм преобразователя, измерения высокочастотных составляющих.
• Осциллограф для оценки длительности и формы импульсов, приходящих на инвертор.

При ремонте частотных преобразователей важно провести предварительную комплексную диагностику. Простая замена неисправных микросхем и блоков далеко не всегда решает проблему. Особенно важна точная диагностика и настройка преобразователей для высокоточных электроприводов. Например, для регуляторов серводвигателей.

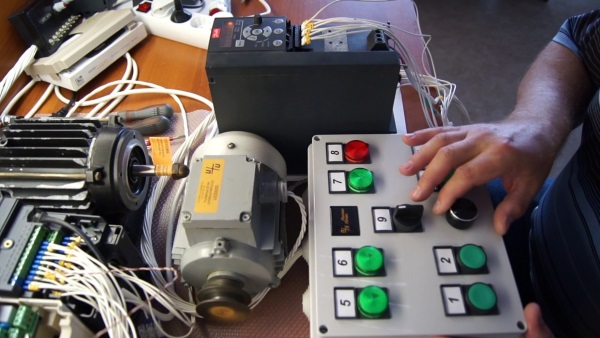

Диагностика преобразователей

Современные преобразователи частоты имеют функцию ведения журнала событий и самодиагностики. При возникновении неисправностей на дисплее устройства отображается код ошибки. Сбой в работе или поломка автоматически вносится во встроенную память частотника. Перед тем как приступить к ремонту, необходимо извлечь информацию об неисправностях и определить ее характер по коду. Такой метод не гарантирует выявление причины поломки, однако существенно упрощает определение характера поломки.

Информация о неисправности в памяти ПЧ носит обобщенный характер. Для точной диагностики необходимо спецоборудование и детальная проверка всех элементов частотника.

Характер поломки определится в ходе опробования частотного преобразователя в тестовом режиме, под нагрузкой и на холостом ходу. При этом оценивается величина и форма выходного напряжения, конфигурация и длительность импульсов ПИД-регулятора, пауза между ними, целостность силовых и управляющих цепей, исправность полупроводниковых преобразователей тока и напряжения.

Ремонт частотного преобразователя должен проводиться специалистами, имеющими достаточную квалификацию и специализированное образование.

При сбоях в работе преобразователя рекомендуется связаться со службой техподдержки, в некоторых случаях достаточно выполнить сброс аварийного режима или перенастроить преобразователь частоты.

Если устройство находится на гарантии, необходимо обратиться в сервисный центр компании производителя.
