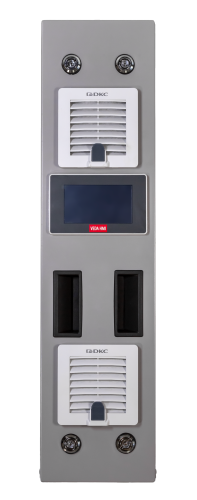

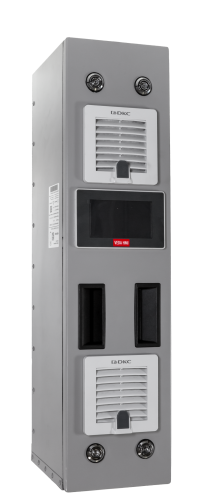

Преобразователь частоты VEDA VFD VF-101 Basic Drive c нормальной перегрузкой — ABC02060 — VF-101-P37K-0075-A-T4-E20-B-H-SW01
Характеристики
Типовой код
VF-101-P37K-0075-A-T4-E20-B-H-SW01
Серия
VF-101 FireMode Drive
Краткое описание
VF-101 FireMode Drive c нормальной перегрузкой и встроенным тормозным транзистором, 3х380В, IP20
Выходная мощность, кВт
37
Входное напряжение, В
3х400
Выходное напряжение, В
Трехфазное, 0-100 % входного напряжения, погрешность
±2,5%
Номинальный выходной ток, А
75
Перегрузочная способность, %
120
Торм.ключ
Да
Дроссель шины постоянного тока
Нет
Количество и тип входов
5 цифровых входа; 2 аналоговых входа (0-10 В или 0/4-20 мА)
Количество и тип выходов
1 аналоговый выход (0-10 В или 0/4-20 мА) 1 релейный выход 1; цифровой выход (с открытым коллектором), (импульсный выход)
Канал связи
Modbus RTU
Панель оператора
Цифровая
Фильтр ЭМС
Базовый
Тепловые потери, Вт
925
Панель оператора
Цифровая
Степень защиты
IP20
ВхШхГ, мм
433,5х172х225
Масса, кг
10,7
Документация
Инструкции
expand_more- Инструкция по эксплуатации карты PBC00004_PBC00027.pdf
- Руководство по монтажу DBC IP54.pdf
- Силовые клеммы и инструкции по электромонтажу VF-101.pdf
- Руководство по эксплуатации карты Profinet для VF-101.pdf
- Инструкция по эксплуатации карты PBC00009 (EtherCAT).pdf
- Инструкция по эксплуатации карты PBC00005 (Encoder TTL).pdf
- Руководство по эксплуатации VF-101.pdf
- Карта Энкодер PBC00006.pdf
- Инструкция по эксплуатации панель оператора PBV10101 (VC-H-4-SW01).pdf
- Карта резольвера PBC00007.pdf
- Инструкция по эксплуатации карты PBC00002 (Profibus).pdf
- Ввод в эксплуатацию VF-101.pdf
- Приложение к инструкции по эксплуатации VF-101 функция STO.pdf
- Краткая инструкция по эксплуатации VF-101.pdf
- Приложение к инструкции по эксплуатации VF-101 функция STO.pdf
- Программа VEDA CST. Подключение к преобразователю частоты VEDA VFD.pdf
- Руководство по монтажу ПЧ VF-101 HBC IP54.pdf
- Инструкция по эксплуатации карты PBC0032 (Ethernet IP).pdf
- Инструкция по эксплуатации карты PBC00008 (CANopen).pdf
- Инструкция по эксплуатации карты PBC00018 (ModbusTCP,IP).pdf
Чертежи
expand_more3D Модели
expand_moreСертификаты
expand_moreПопулярные товары
