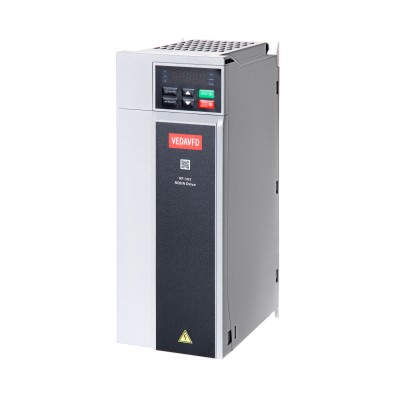

Преобразователь частоты VF-101 AQUA Drive (Аква Драйв)

Конструктивное исполнение

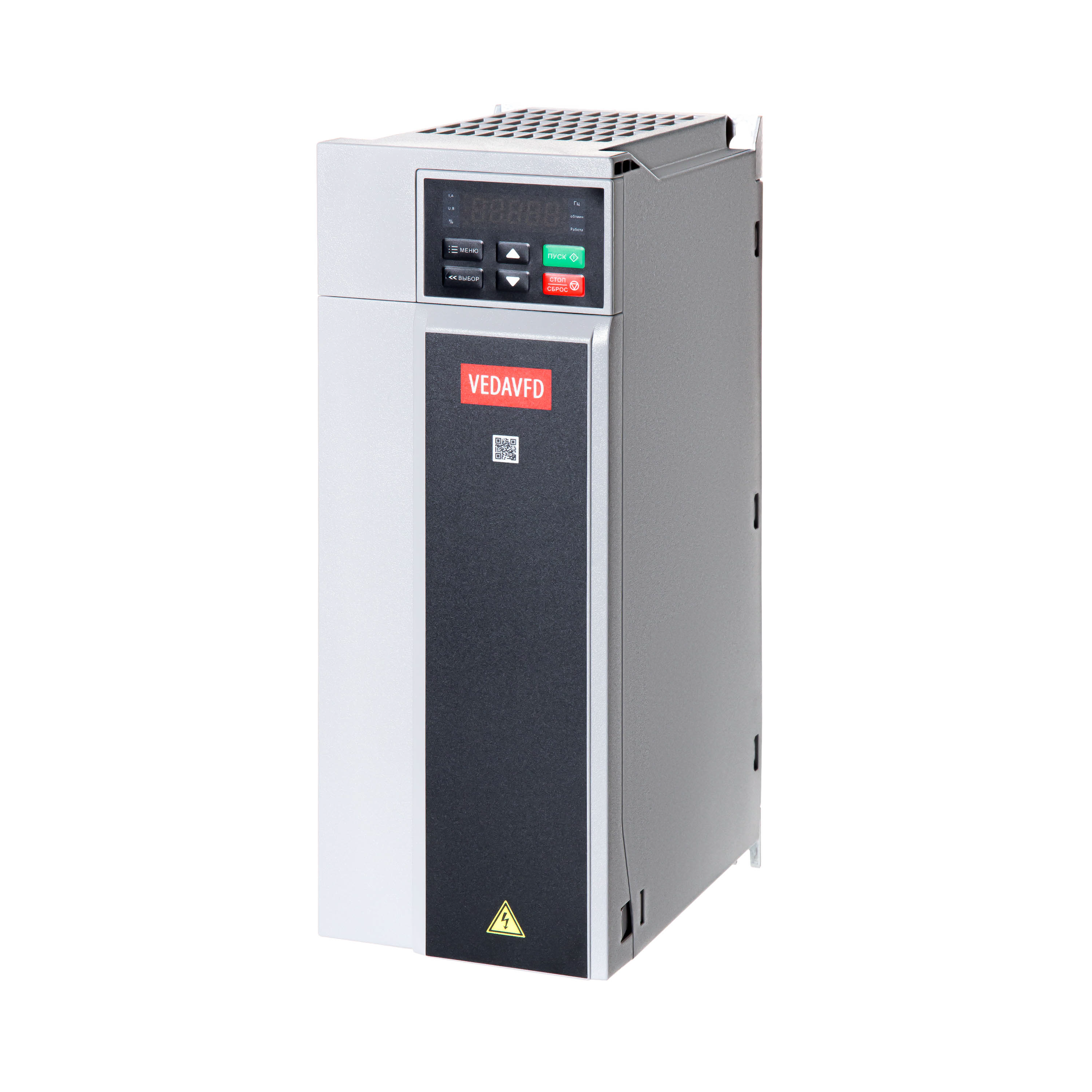

Корпус преобразователя выполнен в компактном модульном формате, что обеспечивает возможность плотного бокового монтажа нескольких устройств без потери функциональности. Данное решение позволяет эффективно использовать пространство внутри шкафов управления.

Интеллектуальная система охлаждения реализована с полной изоляцией воздушных потоков от электронных компонентов, что предотвращает накопление пыли на платах и значительно увеличивает срок службы оборудования. Применяемая схема терморегуляции обеспечивает работоспособность частотного преобразователя при температурах окружающей среды до +50°С. Для обслуживания предусмотрены легкосъемные вентиляторы, упрощающие процедуру замены при выработке ресурса без демонтажа устройства.

Электронные платы имеют специальное защитное покрытие класса 3С3, предохраняющее компоненты от воздействия влаги, агрессивных сред и токопроводящей пыли. Данная мера повышает надежность оборудования при эксплуатации в неблагоприятных промышленных условиях.

Функциональные возможности

Частотный преобразователь VF-101 AQUA Drive (Аква Драйв) оснащен встроенным фильтром электромагнитной совместимости, что исключает необходимость установки внешних фильтрующих устройств и упрощает подключение частотного преобразователя. Для мощностей от 45 кВт и выше в звено постоянного тока встроен дроссель, позволяющий снизить уровень гармонических искажений (менее 45% THiD). Наличие встроенного тормозного прерывателя (до 22 кВт) дает возможность подключать внешние тормозные резисторы для частотного преобразователя.

Управление работой осуществляется посредством встроенной цифровой панели оператора с потенциометром. Панель имеет русифицированный интерфейс, что упрощает настройку частотного преобразователя при вводе в эксплуатацию и в процессе обслуживания.

Для интеграции в автоматизированные системы управления предусмотрен интерфейс RS-485 с поддержкой протокола Modbus RTU.

Специализированный функционал серии AQUA Drive (Аква Драйв) включает:

— Возможность задания частоты по разности и комбинации нескольких аналоговых сигналов (например, по разности давления и расхода);
— Встроенную функцию масштабирования сигнала обратной связи в технологические единицы (м, бар, м³/ч), упрощающую контроль параметров;
— Автоматическое плавное заполнение пустого трубопровода, предотвращающее гидравлические удары;
— Режим профилактической очистки крыльчатки насоса;
— Защиту от сухого хода;
— Защиту от замерзания;
— Контроль превышения и компенсацию падения давления;
— Одиночное каскадное управление (один преобразователь управляет несколькими насосами для поддержания постоянного давления или расхода);
— Групповое каскадное управление с резервированием (автоматическое перераспределение ролей «ведущий-ведомый»);
— Автоматическую адаптацию ПИД-регулятора под динамику технологического процесса;
— Контроль потери фаз электродвигателя;
— Функции контроля вспомогательного и поддерживающего насосов.

Эксплуатационные характеристики

Преобразователи частоты серии VF-101 AQUA Drive (Аква Драйв) обеспечивают стабильную работу при длине моторного кабеля до 150 метров без снижения номинальных выходных параметров. Данная характеристика актуальна при построении объектов с территориально распределенным оборудованием, в частности при работе с погружными насосами.

В устройстве реализована функция автоматической адаптации к двигателю (с вращением и без), которая позволяет точно определить параметры подключенного мотора для оптимального режима работы. Это обеспечивает высокие энергетические показатели системы «преобразователь-двигатель».

Полная инструкция частотного преобразователя содержит подробное описание параметров, методов программирования и схем подключения. Документация на русском языке поставляется в комплекте с устройством.

Области применения

— Насосные станции водоснабжения (в т.ч. для скважинных насосов);
— Системы повышения давления;
— Системы отопления и теплоснабжения;
— Циркуляционные насосные установки;
— Промышленные насосные станции;
— Системы водоподготовки и орошения.

Соответствие требованиям

Изделие соответствует техническим регламентам Таможенного союза и имеет необходимые разрешительные документы для применения на территории РФ. Для уточнения наличия, а также информации о том, где купить частотный преобразователь данной модели и какова актуальная цена частотного преобразователя, следует обращаться к официальным дистрибьюторам бренда VEDA MC.
