ПИД-регулятор: принцип работы, настройка и схема подключения

В автоматике и системах управления часто требуется удерживать параметр на заданном уровне, несмотря на помехи и изменения нагрузки. Для этого используют PID регулятор. В данной статье мы подробно расскажем о том, что такое и как работает ПИД-регулирование.

Что такое ПИД-регулятор

PID-регулирование расшифровывается как Proportional–Integral–Derivative, то есть пропорционально-интегрально-дифференциальное регулирование.

Если говорить простыми словами, то ПИД регулятор – это устройство для автоматического поддержания в заданном интервале одного или нескольких параметров. Такие устройства универсальны, при помощи ПИД-регуляторов можно реализовать любые законы регулирования.

Они учитывают фактическая величину, заданное значение, разность значений и скорость изменения контролируемых характеристик.

Регуляторы такого типа широко применяются в локальных системах управления промышленным оборудованием, централизованных АСУТП, в робототехнике. Устройства позволяют быстро возвращать регулируемый параметр в допустимый интервал, точно удерживать величину и быстро реагировать на возмущающие воздействия.

Как работает ПИД-регулятор: объяснение простыми словами

Разобраться в принципе ПИД-регулирования проще всего на бытовом примере. Представьте, что вы едете на автомобиле и хотите держать скорость 90 км/ч. Вы — и есть ПИД-регулятор, педаль газа — управляющее воздействие, а спидометр — датчик обратной связи.

Видите, что скорость упала до 75 км/ч — сразу нажимаете газ сильнее. Это пропорциональная реакция: чем больше отклонение от цели, тем активнее воздействие. Однако только жать и отпускать педаль — недостаточно: на подъёме машина всё равно будет чуть медленнее целевой скорости. Чтобы убрать этот остаток, вы незаметно для себя чуть удерживаете газ — это и есть интегральная составляющая, которая накапливает и компенсирует систематическую ошибку.

И наконец, если впереди крутой подъём — вы заранее, ещё до того как скорость упала, увеличиваете нажатие. Вы реагируете не на факт отклонения, а на его скорость нарастания. Это дифференциальная составляющая.

Именно так ПИД-регулятор управляет любым параметром: температурой, давлением, скоростью, уровнем жидкости. Устройство непрерывно сравнивает фактическое значение с заданным, вычисляет ошибку и формирует управляющий сигнал из трёх слагаемых одновременно. Результат — быстрый выход на заданное значение без колебаний и без остаточного отклонения.

Виды ПИД-регуляторов

ПИД-регуляторы классифицируются по нескольким признакам: конструктивному исполнению, способу реализации алгоритма и области применения.

По конструктивному исполнению

• Аппаратные (приборные) — автономные устройства в корпусе для щитового монтажа. Имеют дисплей, кнопки настройки, аналоговые и дискретные входы/выходы. Применяются в локальных системах управления: термостаты, контроллеры давления, регуляторы уровня. Типовой форм-фактор — 48×48 или 96×96 мм для стандартной DIN-рейки или панельного монтажа.
• Программные (软ware PID) — алгоритм реализован в контроллере ПЛК или микроконтроллере. Гибко настраивается, позволяет управлять несколькими контурами регулирования одновременно. Широко используется в АСУТП и встроенных системах управления.
• Встроенные в частотный преобразователь — функция ПИД-регулятора интегрирована непосредственно в прошивку ЧП. Не требует внешнего контроллера: датчик подключается к аналоговому входу преобразователя, уставка задаётся через параметры. Оптимальный вариант для насосных и вентиляторных установок.

По числу регулируемых контуров

• Одноконтурные — управляют одним параметром. Большинство бытовых и простых промышленных регуляторов.
• Многоконтурные — несколько независимых каналов ПИД-регулирования в одном устройстве. Применяются в технологических установках с несколькими взаимосвязанными параметрами.
• Каскадные — выход одного регулятора является уставкой для другого. Используются, когда объект управления имеет большую инерционность: внешний контур медленный (например, температура), внутренний — быстрый (мощность нагревателя).

Составляющие сигнала ПИД-регулятора

Управляющий сигнал, формируемый ПИД-регулятором, сумма трех составляющих:

• Пропорциональной.
• Интегральной.
• Дифференциальной.

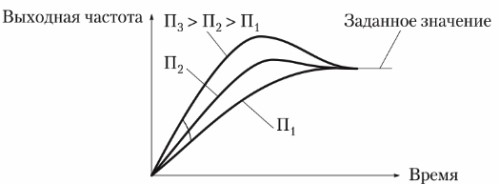

Пропорциональная составляющая формируется исходя из разницы заданной величины параметра и его фактического значения. Чем больше отклонение характеристики, тем выше уровень пропорционального сигнала. Устройство, управляющее системой, только по пропорциональному закону называется Pid-регулятор.

Основной недостаток такого ПИД-регулирования – статическая ошибка, которая указывает на величину остаточного отклонения параметра. Пропорциональные регуляторы имеют ограниченную точность.

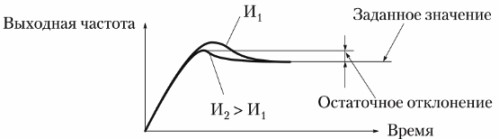

Для ее устранения введена интегральная составляющая. Она пропорциональна интегралу по времени от отклонения величины контролируемой характеристики.

При отклонении параметра, пропорциональная составляющая возвращает его к прежнему значению. Уровень сигнала на выходе стремится к нулю, однако благодаря статической ошибке, регулируемый параметр не достигает заданной величины. Интегральная компонента обеспечивает компенсацию ошибки и позволяет возвращать характеристику к заданным значениям.

Пропорционально-интегральное управление обладает невысоким быстродействием и не подходит для регулирования динамичных систем. Накопление и суммирование ошибок приводит к росту управляющего сигнала. Система может «пойти в разнос».

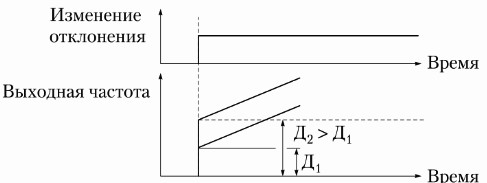

Для увеличения быстродействия в конструкцию Pid-регулятора введена дифференциальная составляющая. Она увеличивается и уменьшается пропорционально скорости изменения контролируемого параметра.

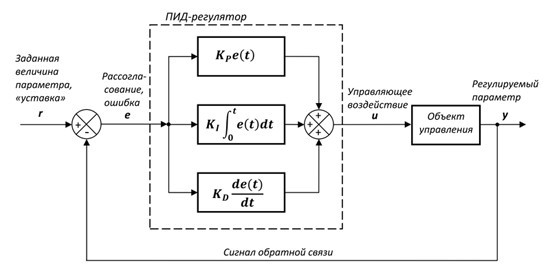

Таким образом, результирующий сигнал на выходе ПИД-регулятора можно определить из выражения:

где Kp, Ki, Kd – пропорциональный, интегральный, дифференциальный коэффициенты соответственно, e(t) – ошибка рассогласования.

Настройки ПИД-регулятора

Наладка ПИД-регулятора сводится к определению коэффициентов Kp, Ki, Kd. Компоненты определяются из формулы:

По ним определяются передаточные функции системы автоматического регулирования и вычисляются ее параметры:

• Точность.
• Скорость ПИД-регулирования.
• Форма графиков переходных процессов.
• Инерционность.
• Другие величины и функции.

Математическая модель САР не может дать полного представления о работе системы. Расчеты выполняются для «идеального регулятора». Нелинейность контролируемых параметров, внешние возмущения, помехи на объекте управления не позволяют применять данные расчетов для построения системы автоматического ПИД-регулирования на практике. Результаты математических расчетов используют как вспомогательные данные.

При разработке ПИД-регуляторов и САР используют оборудование, имитирующее изменение контролируемых характеристик, измерительные приборы и ПК. Устройства позволяют определить и анализировать реакцию системы на воздействия и более точно подобрать коэффициенты.

На практике применяется опытный подбор коэффициентов. Pid-регулятор устанавливают на объекте, вводят коэффициенты, полученные при расчете или стендовых испытаниях, настраивают параметры на месте.

Настройка ПИД-регулятора на практике

Правильная настройка коэффициентов — ключевое условие стабильной работы системы. Неверно подобранные параметры приводят к двум крайностям: вялая реакция на отклонения или незатухающие колебания вокруг уставки. На практике применяется несколько методов.

Метод ручного подбора (последовательная настройка)

Наиболее распространённый подход при наладке оборудования на объекте. Выполняется в строгой последовательности:

1. Обнуляем Ki и Kd. Устанавливаем Ki = 0, Kd = 0. Работаем только с пропорциональной составляющей.
2. Увеличиваем Kp до тех пор, пока система не начнёт устойчиво колебаться вокруг уставки. Фиксируем это значение — оно называется критическим коэффициентом усиления Ku. Затем снижаем Kp приблизительно вдвое.
3. Подключаем интегральную составляющую. Постепенно увеличиваем Ki — система должна устранить статическую ошибку без значительного перерегулирования. При появлении колебаний снижаем Ki.
4. Добавляем дифференциальную составляющую. Увеличиваем Kd небольшими шагами — переходный процесс должен стать более резким и коротким. Избыток Kd вызывает реакцию на помехи и «дёрганье» исполнительного механизма.

Метод Зиглера — Николса

Классический инженерный метод автоматической настройки. На объект подаётся ступенчатое воздействие, фиксируется переходная характеристика — время запаздывания и постоянная времени. По таблице Зиглера–Николса вычисляются начальные значения Kp, Ki, Kd. Метод даёт хорошую отправную точку, после чего коэффициенты корректируются эмпирически.

Автонастройка (Auto-tuning)

Большинство современных приборных регуляторов и частотных преобразователей имеют функцию автоматической настройки. Регулятор самостоятельно проводит идентификацию объекта управления: кратковременно подаёт тестовый сигнал, анализирует отклик и рассчитывает оптимальные коэффициенты. Функция активируется через меню устройства и значительно сокращает время пусконаладки.

ПИД-регулятор температуры для ТЭНа: принцип работы и применение

Одно из наиболее распространённых применений ПИД-регуляторов в быту и малом производстве — управление нагревом через ТЭН (трубчатый электронагревательный элемент). Такие регуляторы используются в печах, сушильных камерах, термостатах для аквариумов, инкубаторах, системах «тёплый пол», самогонных аппаратах с автоматикой и лабораторном оборудовании.

Как работает ПИД-регулятор для ТЭНа

Датчик температуры (как правило, термопара типа К или термосопротивление PT100/PT1000) подаёт сигнал обратной связи на вход регулятора. Устройство непрерывно сравнивает фактическую температуру с уставкой и управляет мощностью ТЭНа через твердотельное реле (ССР) или симистор.

В отличие от простого двухпозиционного термостата (включил/выключил), ПИД-регулятор меняет скважность импульсов питания ТЭНа — то есть управляет не фактом включения, а долей времени, в течение которого ТЭН работает за цикл. При значительном отклонении температуры от уставки ТЭН работает почти непрерывно, при приближении к заданному значению — доля включённого состояния снижается. Это обеспечивает плавный выход на температуру без перегрева и без характерных для термостатов «скачков».

Что учесть при выборе ПИД-регулятора для ТЭНа

• Тип датчика температуры — убедитесь, что регулятор поддерживает ваш тип: термопара К, J, S или термосопротивление PT100. Неправильный тип датчика даёт погрешность измерения.
• Тип выходного сигнала — для управления ТЭНом через твердотельное реле нужен выход 0–10 В или импульсный (SSR). Электромеханическое реле на выходе не подходит для ПИД-управления из-за ограниченного ресурса срабатываний.
• Мощность нагревателя — ток через твердотельное реле должен соответствовать мощности ТЭНа с запасом не менее 30%.
• Диапазон регулирования — большинство приборных регуляторов перекрывают диапазон от −50 до +1300°C в зависимости от типа датчика.
• Наличие автонастройки — функция Auto-tuning значительно упрощает ввод в эксплуатацию и рекомендуется для нестандартных тепловых объектов.

Пример применения ПИД-регулятора в частотно-регулируемом приводе насоса

Схемы преобразователей частоты содержат управляющие контроллеры, которые могут обеспечить работу устройства в режиме ПИ или ПИД-регулятора. Специализированные частотники часто уже имеют предустановленные настройки, которые корректируют после установки оборудования.

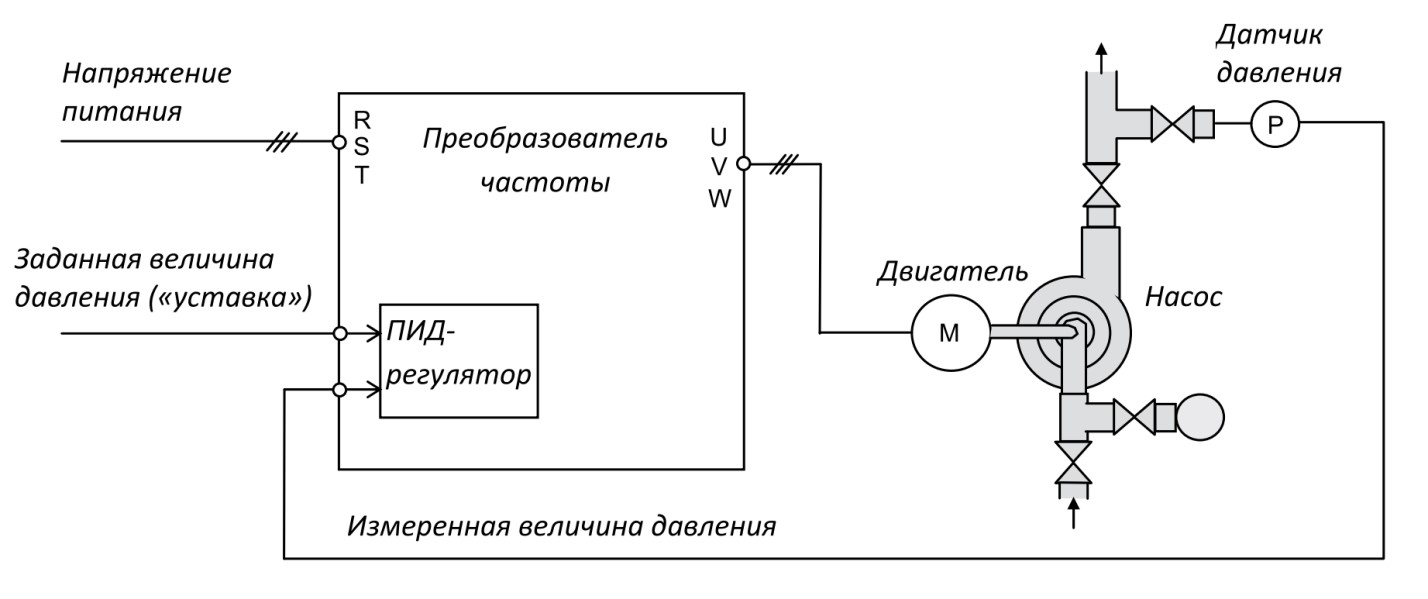

На рисунке представлена простейшая ПИД схема управления насосом по давлению. К аналоговым входам подключены датчик, установленный на напорном трубопроводе, и внешнее задающее устройство. Требуемое значение давления также можно задавать в настройках PID регулятора. При изменении регулируемого параметра на контроллере, сравнивающим сигнал обратной связи с заданным значением, формируется управляющий сигнал.

Преобразователь изменяет производительность насоса путем увеличения или снижения частоты питающего напряжения электродвигателя до тех пор, пока давление в системе не достигнет заданного значения. Таким образом, давление в системе не зависит от расхода.

Приведенная схема сильно упрощена. Частотные преобразователи с ПИД-регулятором могут управлять производительностью по нескольким параметрам. Например, насосы в отопительных системах могут регулироваться по температуре теплоносителя и тепловому режиму на улице и в помещении и давлению.

Преобразователи частоты с функциями ПИД-регулирования применяют также в сложных системах регулирования тягодутьевых систем и других АСУТП.

Преимущества и недостатки ПИД-регулирования. Когда ПИД-регулятор не нужен

Преимущества

• Универсальность. Один алгоритм применим для управления температурой, давлением, скоростью, расходом, уровнем и любым другим непрерывным параметром.
• Высокая точность. Интегральная составляющая полностью устраняет статическую ошибку — параметр точно удерживается на уставке без остаточного отклонения.
• Быстрое реагирование. Дифференциальная составляющая ускоряет отработку возмущений, не дожидаясь накопления ошибки.
• Простота реализации. Алгоритм хорошо изучен, доступны готовые аппаратные решения и библиотеки для ПЛК и микроконтроллеров.
• Энергоэффективность. Плавное регулирование исключает ударные пуски и работу «вхолостую», снижая потребление энергии по сравнению с релейным управлением.

Недостатки

• Требует настройки под конкретный объект. Универсальных коэффициентов нет: для каждой системы коэффициенты Kp, Ki, Kd подбираются индивидуально.
• Интегральное насыщение (integral windup). При длительном отклонении параметра интегральная составляющая накапливает большое значение, что при возврате к уставке вызывает перерегулирование. В современных регуляторах эта проблема решается программно — ограничением интегральной суммы.
• Чувствительность дифференциальной составляющей к помехам. Высокочастотные шумы сигнала датчика многократно усиливаются дифференциатором. На зашумлённых объектах дифференциальную составляющую приходится ограничивать или отключать (работать в режиме ПИ).
• Не подходит для нелинейных объектов без дополнительной адаптации. На объектах с сильной нелинейностью или переменными характеристиками фиксированные коэффициенты не обеспечивают стабильной работы во всём диапазоне — требуются адаптивные или нечёткие регуляторы.

Когда ПИД-регулятор избыточен

Несмотря на широкую применимость, ПИД-регулирование оправдано не в каждой задаче. В ряде случаев более простые алгоритмы справляются лучше или достаточны по требованиям:

• Двухпозиционное (релейное) управление — оправдано там, где допустима широкая зона нечувствительности и не требуется высокая точность. Пример: бытовой термостат для помещения с допуском ±1–2°C.
• Пропорциональное регулирование (П-регулятор) — достаточно для объектов, где небольшая статическая ошибка допустима, а требования к быстродействию невысоки.
• Объекты с чёткой логикой включения/выключения — системы защиты, блокировки, аварийные отсечки. Здесь нужна не плавная регулировка, а чёткое срабатывание по порогу.

Выбор алгоритма регулирования всегда определяется требованиями технологического процесса: точностью поддержания параметра, допустимым перерегулированием, динамикой объекта и стоимостью реализации. ПИД-регулятор — мощный и проверенный инструмент, однако его эффективность напрямую зависит от грамотной настройки и соответствия алгоритма характеристикам объекта управления.

FAQ: часто задаваемые вопросы о ПИД-регулировании

Чем ПИД-регулятор отличается от обычного термостата?

Обычный термостат работает по принципу «включил — выключил»: достигли нижней границы — нагрев включается, достигли верхней — отключается. Температура при этом постоянно колеблется в заданном диапазоне. ПИД-регулятор управляет мощностью нагревателя плавно: чем ближе фактическая температура к уставке, тем меньше подаваемая мощность. В результате параметр выходит на заданное значение и удерживается точно на нём без колебаний. Для задач, где важна стабильность — термообработка, инкубация, лабораторное оборудование — разница принципиальна.

Можно ли использовать только пропорциональную или только интегральную составляющую?

Да. Регулятор можно настроить в режимах П, ПИ или ПД — это стандартная практика. Режим ПИ используется чаще всего: пропорциональная составляющая обеспечивает быструю реакцию, интегральная устраняет статическую ошибку. Дифференциальную составляющую отключают (Kd = 0) на объектах с зашумлённым сигналом датчика, поскольку дифференциатор усиливает помехи и вызывает хаотичные колебания управляющего сигнала. Чистый П-регулятор применяется там, где небольшое остаточное отклонение от уставки допустимо и важна простота настройки.

Что такое перерегулирование и почему оно возникает?

Перерегулирование — это превышение регулируемым параметром заданного значения при выходе на уставку. Например, задали температуру 80°C, а система в переходном процессе разогналась до 95°C, и лишь затем стабилизировалась. Возникает из-за завышенного пропорционального коэффициента Kp или накопленной интегральной суммы при длительном отклонении. Устраняется снижением Kp, уменьшением Ki, увеличением Kd или включением функции ограничения интегрального насыщения (anti-windup), которая есть в большинстве современных регуляторов.

Нужен ли ПИД-регулятор, если частотный преобразователь уже управляет двигателем?

Зависит от задачи. Если цель — просто изменять скорость двигателя вручную или по расписанию, встроенных функций ЧП достаточно. Но если нужно автоматически поддерживать технологический параметр — давление, расход, температуру, уровень — то без ПИД-регулятора не обойтись. Большинство современных частотных преобразователей имеют встроенный ПИД-контур: достаточно подключить датчик к аналоговому входу, задать уставку и настроить три коэффициента. Отдельный внешний регулятор при этом не требуется.

Как понять, что ПИД-регулятор настроен неправильно?

Признаки неверной настройки хорошо видны на графике переходного процесса или по поведению системы в работе. Незатухающие колебания параметра вокруг уставки — слишком высокий Kp или Ki. Медленный, вялый выход на заданное значение — Kp занижен. Сильное перерегулирование с последующей долгой стабилизацией — избыток интегральной составляющей. Резкие кратковременные броски управляющего сигнала при малейших изменениях параметра — завышен Kd. Если регулятор поддерживает параметр с постоянным небольшим отклонением от уставки — интегральная составляющая отключена или Ki слишком мал.
