Выбор и расчёт мотор-редуктора: полное руководство по подбору

Неправильно подобранный мотор-редуктор — это не просто досадная ошибка, а причина преждевременного выхода из строя всего привода. Занижение крутящего момента ведёт к перегреву и износу, завышение — к неоправданным затратам. В этом руководстве подробно разберём, как грамотно рассчитать и выбрать мотор-редуктор: от сбора исходных данных до проверки выбора по коэффициенту эксплуатации и определения монтажного исполнения.

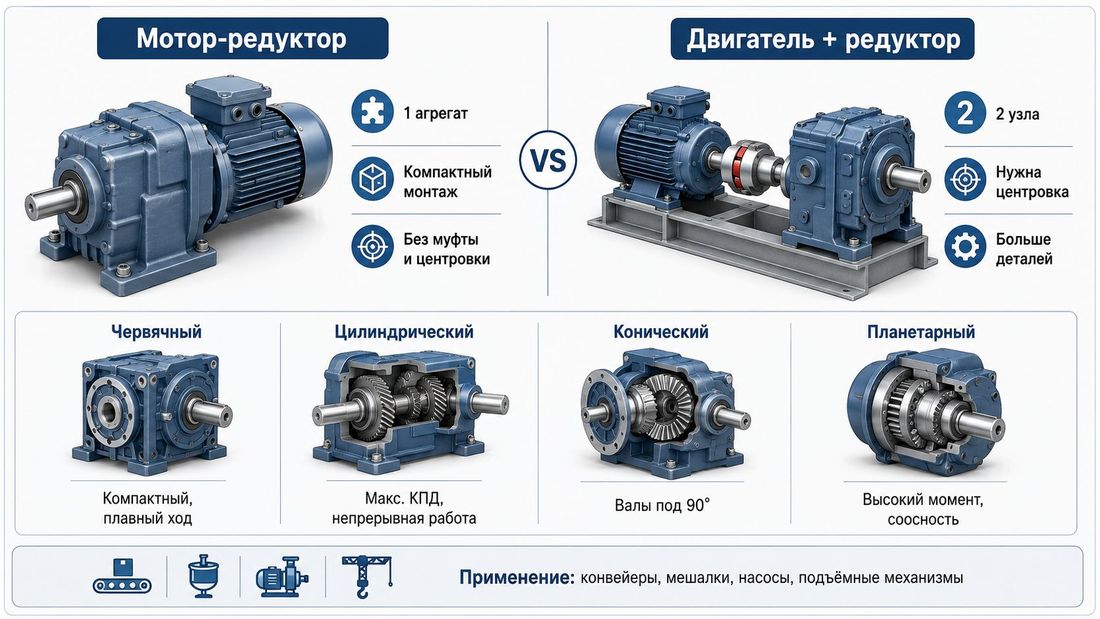

Что такое мотор-редуктор и чем он отличается от редуктора с отдельным двигателем

Мотор-редуктор — это конструктивно единый агрегат, в котором электродвигатель и редуктор объединены в одном корпусе или жёстко состыкованы через фланец. Такая компоновка исключает необходимость в муфтах, отдельных рамах и промежуточных валах, что снижает габариты привода, упрощает монтаж и уменьшает количество потенциальных точек отказа.

Принципиальное отличие от раздельной схемы «двигатель + редуктор»:

• Не требуется центровка — двигатель и редуктор уже точно согласованы по производителю.
• Общая система смазки и охлаждения снижает эксплуатационные расходы.
• Компактность: один агрегат вместо двух, крепёж минимизирован.
• Ограничение: при выходе из строя двигателя или редуктора в бюджетных моделях меняется весь агрегат.

Мотор-редукторы широко применяются в конвейерных системах, смесителях, насосных установках, подъёмном оборудовании, воротах и затворах, упаковочных линиях.

Типы мотор-редукторов: какой выбрать

Тип редукторной части определяет диапазон передаточных чисел, КПД, допустимую нагрузку и габариты устройства. Правильный выбор типа — первый шаг перед расчётом параметров.

Червячные мотор-редукторы

Передаточное число в одной ступени: 7,5–80. КПД: 65–85% в зависимости от передаточного числа и качества изготовления. Преимущество — самоторможение при определённых условиях (актуально для подъёмных механизмов), компактность, плавная работа. Недостаток — значительные потери в зацеплении, особенно при высоких передаточных числах. Рекомендуется при прерывистом режиме работы.

Цилиндрические мотор-редукторы

Передаточное число: 1,25–400 (в многоступенчатом исполнении). КПД: 96–98% на ступень — наивысший среди всех типов. Подходят для непрерывного режима работы (ПВ 100%), высоких нагрузок, точного позиционирования. Параллельное расположение осей валов.

Конические и коническо-цилиндрические мотор-редукторы

Применяются там, где оси входного и выходного вала должны быть перпендикулярны (угол 90°). КПД сопоставим с цилиндрическими: 94–97%. Типичные применения — мешалки, скребковые конвейеры, приводы поворотных механизмов.

Планетарные мотор-редукторы

Соосная конструкция (оси входного и выходного вала совпадают). При компактных размерах обеспечивают высокий крутящий момент и большие передаточные числа. КПД: 94–97%. Применяются в точных приводах, робототехнике, мобильном оборудовании.

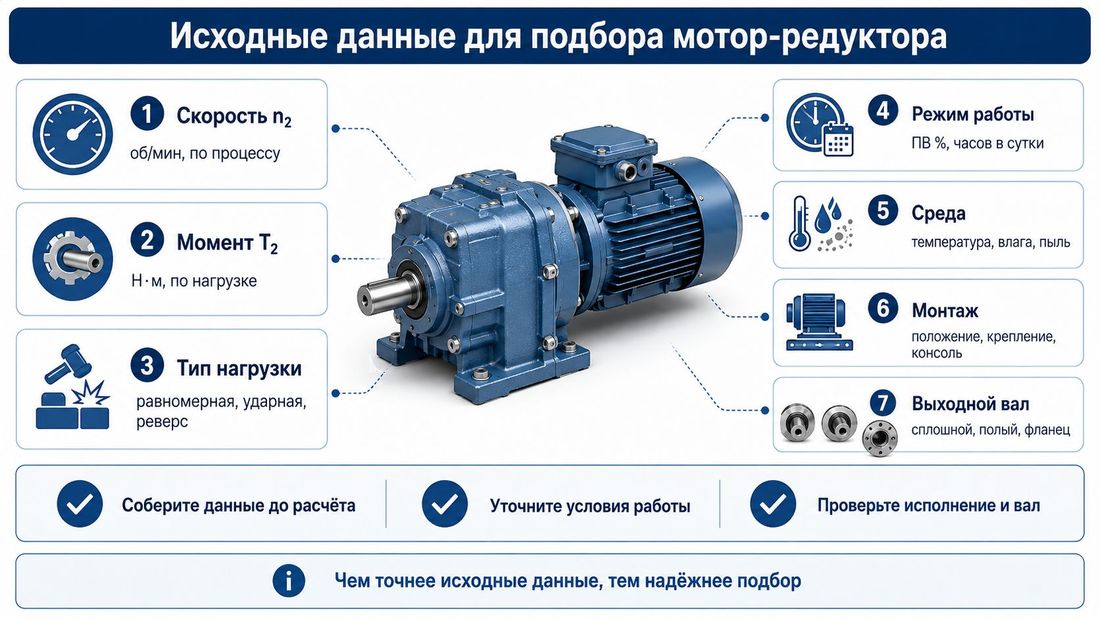

Исходные данные для подбора мотор-редуктора

Перед тем как приступить к расчёту, необходимо собрать следующие технические данные о механизме и условиях работы:

• Требуемая скорость вращения выходного вала (n₂, об/мин) — задаётся технологическим процессом.
• Крутящий момент на выходном валу (T₂, Нм) — рассчитывается исходя из нагрузки механизма.
• Тип нагрузки — равномерная, ударная, циклическая с реверсом.
• Режим работы — продолжительность включения (ПВ, %) и время работы в сутки (ч).
• Условия окружающей среды — температура, влажность, запылённость, агрессивные среды.
• Требования к монтажу — положение в пространстве, способ крепления, наличие консольной нагрузки на вал.
• Тип выходного вала — сплошной, полый, с шестигранником, фланцевое исполнение.

Как рассчитать мотор-редуктор: пошаговый алгоритм

Шаг 1. Определение требуемого передаточного числа

Передаточное число показывает, во сколько раз частота вращения выходного вала меньше частоты вращения двигателя:

u = n₁ / n₂

где n₁ — частота вращения двигателя (об/мин), n₂ — требуемая частота вращения выходного вала (об/мин).

Пример: двигатель 1450 об/мин, требуемая скорость вала механизма 29 об/мин. Передаточное число: u = 1450 / 29 = 50. Подойдёт червячный мотор-редуктор с u = 50.

Шаг 2. Расчёт крутящего момента на выходном валу

Для линейных механизмов (конвейер, лебёдка, перемещение груза):

T₂ = F × r

где F — усилие на исполнительном органе (Н), r — радиус барабана или звёздочки (м).

Для вращательных механизмов (мешалки, вентиляторы) момент сопротивления определяется из паспорта механизма или расчётом по формуле мощности.

Шаг 3. Расчёт требуемой мощности двигателя

Минимальная мощность двигателя определяется из требуемого момента и скорости с учётом КПД редуктора:

P = (T₂ × n₂) / (9550 × η)

где T₂ — момент на выходном валу (Нм), n₂ — частота вращения выходного вала (об/мин), η — КПД редуктора (доли единицы, например 0,85 для червячного).

Полученное значение округляется до ближайшего большего стандартного ряда мощностей: 0,12 / 0,18 / 0,25 / 0,37 / 0,55 / 0,75 / 1,1 / 1,5 / 2,2 / 3,0 / 4,0 / 5,5 / 7,5 / 11 / 15 / 18,5 / 22 / 30 кВт и далее.

Шаг 4. Определение коэффициента эксплуатации (Кэ)

Номинальный крутящий момент из каталога указан для стандартных условий. Реальные условия эксплуатации учитываются через коэффициент Кэ, который корректирует расчётный момент:

T эксп = T₂ × Кэ

Коэффициент Кэ рассчитывается как произведение поправочных коэффициентов по каждому фактору:

Кэ = Кt × Кпв × Кр × Кв × Ку

Кt — продолжительность работы в сутки

Кр — реверсивный режим

Ку — наличие упругих элементов на валах

Шаг 5. Проверка выбора по каталогу

После расчёта T эксп выбирается мотор-редуктор из каталога, у которого номинальный момент T ном удовлетворяет условию:

T эксп ≤ T ном

Если полученное значение попадает в диапазон 0,8 × T ном < T эксп < T ном — это пограничная зона. Устройство формально подходит, но при малейших отклонениях условий (рост нагрузки, повышение температуры, ухудшение смазки) ресурс резко сокращается. В таких случаях рекомендуется выбрать следующий типоразмер.

При ПВ 63% и выше — выбирайте мотор-редуктор с принудительным охлаждением (вентилятором).

Монтажное исполнение мотор-редукторов

Монтажное исполнение определяет ориентацию редуктора в пространстве и способ его крепления к конструкции. Это критически важный параметр: от него зависит правильная работа смазочной системы, теплоотвод и срок службы подшипников.

Обозначение монтажных исполнений

В соответствии с ГОСТ 30164 (и международным стандартом ISO) монтажные исполнения редукторов обозначаются буквами IM с числовым кодом. Наиболее распространённые:

Почему монтажное исполнение влияет на срок службы

Смазочное масло в редукторе распределяется под действием гравитации и разбрызгивания. При горизонтальном расположении уровень масла и расположение масляных карманов подшипников рассчитаны под конкретную ориентацию. При установке «не по исполнению» часть подшипников оказывается без смазки или в масляной ванне с избытком — и то, и другое разрушает подшипниковые узлы.

Вертикальное исполнение (V1, V3) для червячных редукторов особенно критично: при валу вниз масло стекает от червяка, и без специальных масляных карманов или принудительной смазки передача перегревается. Именно поэтому производители указывают допустимые монтажные положения в документации на конкретную модель, а использование устройства в недопустимом положении ведёт к отказу гарантии.

Консольная нагрузка на выходной вал

Если на выходном валу мотор-редуктора устанавливается звёздочка, шестерня, шкив или барабан — на вал действует радиальная (консольная) нагрузка. В каталогах указывается допустимая радиальная нагрузка Fr (Н) при определённом расстоянии от торца корпуса. Превышение этого значения — прямой путь к разрушению подшипника выходного вала.

Для снижения консольной нагрузки рекомендуется: устанавливать нагрузку как можно ближе к корпусу редуктора, использовать полый выходной вал с насадкой на вал механизма (нагрузка при этом воспринимается подшипниками механизма, а не редуктора).

Выходной вал: варианты исполнения

Мотор-редукторы выпускаются с несколькими вариантами выходного вала, и выбор напрямую влияет на монтаж и распределение нагрузок:

• Сплошной вал — стандартный вариант. Нагрузка через муфту или шпоночное соединение. Удобен для ремонта и замены.
• Полый вал — насаживается непосредственно на вал механизма. Устраняет консольную нагрузку на редуктор, упрощает соосность. Оптимален для конвейерных роликов, мешалок.
• Фланцевый полый вал — дополнительная возможность фланцевого крепления. Применяется в компактных приводах с высокими требованиями к жёсткости.
• Вал с тормозом — встроенный электромагнитный тормоз на входном валу. Необходим в подъёмных механизмах и приводах с вертикальной нагрузкой.

Степень защиты IP и условия эксплуатации

Для работы в неблагоприятных условиях выбор мотор-редуктора должен учитывать степень защиты корпуса по стандарту IEC 60529:

• IP44 — защита от брызг воды и частиц диаметром более 1 мм. Сухие производственные помещения.
• IP55 — защита от пыли и водяных струй. Стандарт для большинства промышленных применений на открытом воздухе или во влажных цехах.
• IP65 / IP66 — полная пылезащита и защита от мощных водяных струй. Пищевая промышленность, мойки, уличное применение.
• IP67 / IP68 — защита от кратковременного или длительного погружения. Специальные применения.

Для пищевой промышленности и фармацевтики также важно исполнение редуктора из нержавеющей стали или с пищевым смазочным материалом (NSF H1).

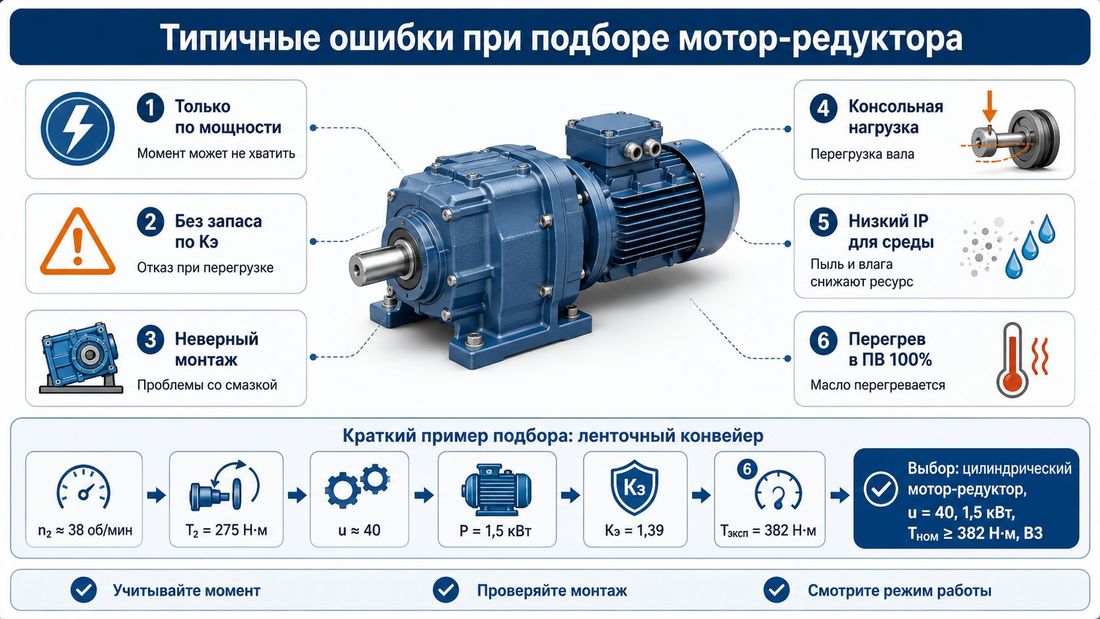

Типичные ошибки при подборе мотор-редуктора

• Подбор только по мощности двигателя — без учёта момента и передаточного числа. Два мотор-редуктора с одинаковой мощностью, но разными передаточными числами дадут совершенно разный момент на выходном валу.
• Игнорирование коэффициента эксплуатации Кэ — выбор «в притык» по номинальному моменту без запаса приводит к отказу при малейшем изменении условий.
• Неверное монтажное исполнение — установка в положение, не предусмотренное производителем. Итог: разрушение подшипников из-за ненадлежащей смазки.
• Недооценка консольной нагрузки — шкив или звёздочка, установленные далеко от корпуса, создают изгибающий момент на валу, выходящий за допустимые пределы.
• Несоответствие степени защиты IP условиям среды — использование стандартного IP44 во влажной или запылённой среде сокращает ресурс в разы.
• Игнорирование теплового режима — выбор червячного редуктора для непрерывного режима ПВ 100% без принудительного охлаждения ведёт к перегреву масла и деградации зацепления.

Пример расчёта: подбор мотор-редуктора для ленточного конвейера

Условия: конвейер для транспортировки сыпучих материалов. Тяговое усилие на барабане F = 2200 Н, диаметр барабана 250 мм (r = 0,125 м), требуемая скорость ленты 0,5 м/с. Работа 16 часов в сутки, ПВ 100%, реверс отсутствует. Запуск на полной нагрузке. Приводная звёздочка на тихоходном валу (жёсткое соединение).

1. Частота вращения выходного вала:

n₂ = v / (π × D) × 60 = 0,5 / (3,14 × 0,25) × 60 ≈ 38 об/мин

2. Крутящий момент на выходном валу:

T₂ = F × r = 2200 × 0,125 = 275 Нм

3. Передаточное число (двигатель 1450 об/мин):

u = 1450 / 38 ≈ 38,2 → выбираем u = 40

4. КПД цилиндрического редуктора η = 0,96. Мощность двигателя:

P = (275 × 38) / (9550 × 0,96) ≈ 1,14 кВт → выбираем стандартную мощность 1,5 кВт

5. Коэффициент эксплуатации:

Кt = 1,1 (16 ч/сут) × Кпв = 1,1 (ПВ 100%) × Кр = 1,0 (реверса нет) × Кв = 1,1 (запуск на полной нагрузке) × Ку = 1,05 (тихоходный вал — жёсткое соединение)

Кэ = 1,1 × 1,1 × 1,0 × 1,1 × 1,05 = 1,39

6. Эксплуатационный момент:

T эксп = 275 × 1,39 = 382 Нм

Итог: из каталога выбираем цилиндрический мотор-редуктор с передаточным числом u = 40, мощностью двигателя 1,5 кВт и номинальным моментом T ном ≥ 382 Нм. Монтажное исполнение — B3 (горизонтальный, на лапах).

FAQ — часто задаваемые вопросы

Как выбрать мотор-редуктор, если неизвестен крутящий момент механизма?

Измерьте потребляемую мощность электродвигателя на существующем приводе (токовыми клещами или ваттметром), затем пересчитайте момент через формулу T = P × 9550 / n. Второй способ — определить тяговое усилие напрямую динамометром на рабочем органе механизма. Не рекомендуется выбирать «на глаз» по аналогии с другим оборудованием без расчёта.

Можно ли использовать мотор-редуктор с частотным преобразователем?

Да, но с ограничениями. При снижении частоты ниже 20–25 Гц принудительный вентилятор двигателя теряет эффективность, и двигатель перегревается. Для работы в широком диапазоне скоростей выбирайте мотор-редуктор с отдельным вентилятором принудительного охлаждения или с двигателем, специально рассчитанным для работы с ПЧ (класс IE3, с расширенным диапазоном частот).

Что означает «монтажное исполнение» и нужно ли его обязательно указывать при заказе?

Монтажное исполнение — это кодовое обозначение ориентации редуктора и способа его крепления (например, B3, B5, V1). Указывать обязательно: от этого зависит расположение масляных пробок, отдушин и уровень масла в картере. Установка в положение, не соответствующее исполнению, нарушает смазку подшипников и приводит к аварийному выходу из строя.

Чем отличается полый вал от сплошного и когда выбрать полый?

Полый вал насаживается непосредственно на приводной вал механизма. Основное преимущество — отсутствие консольной нагрузки на подшипники редуктора: нагрузку воспринимают подшипники самого механизма. Это продлевает ресурс редуктора. Выбирайте полый вал для конвейерных приводов, мешалок, приводов вентиляторов — везде, где вал механизма жёстко закреплён в собственных подшипниках.

Почему при одинаковой мощности один мотор-редуктор стоит в три раза дороже другого?

Цена определяется типом редукторной части, качеством подшипников, материалом корпуса и передаточных элементов, точностью изготовления и надёжностью уплотнений. Цилиндрические редукторы с высоким КПД и прецизионными подшипниками объективно дороже червячных. Планетарные — ещё дороже из-за сложности конструкции. Экономия на первоначальной цене за счёт выбора дешёвого аналога без запаса по моменту оборачивается затратами на внеплановый ремонт и простой оборудования.

Нужен ли тормоз в мотор-редукторе для подъёмных механизмов?

Для механизмов с вертикальной нагрузкой (подъёмники, штабелёры, ворота, шлюзы) тормоз обязателен. Червячный редуктор с высоким передаточным числом обладает свойством самоторможения, однако производители не рекомендуют полагаться на него как на штатный тормоз: при нагреве масла эффект самоторможения снижается. Встроенный электромагнитный тормоз — надёжное и сертифицированное решение для удержания груза при снятии питания.
