Фильтры du/dt для преобразователей частоты VEDA VFD

Фильтры du/dt для защиты двигателей от перенапряжений

Почему защита двигателя критически важна при работе с ПЧ

При использовании преобразователей частоты (ПЧ) на выходе формируется напряжение методом широтно‑импульсной модуляции (ШИМ) — с очень высокой скоростью нарастания напряжения (du/dt). Из‑за эффекта отражения волны в моторном кабеле импульсы накладываются друг на друга и на клеммах двигателя возникают перенапряжения. Они могут достигать критических значений и становятся главной причиной пробоя изоляции, преждевременного старения обмоток и роста электромагнитных помех.

Особенно остро проблема проявляется при длинных кабелях между ПЧ и двигателем — это типичная ситуация для насосных станций, конвейерных линий и вентиляционных систем. Без дополнительной защиты срок службы двигателя и кабеля заметно сокращается, а риски аварийных остановок растут.

Решение от «ВЕДА МК»: фильтры du/dt

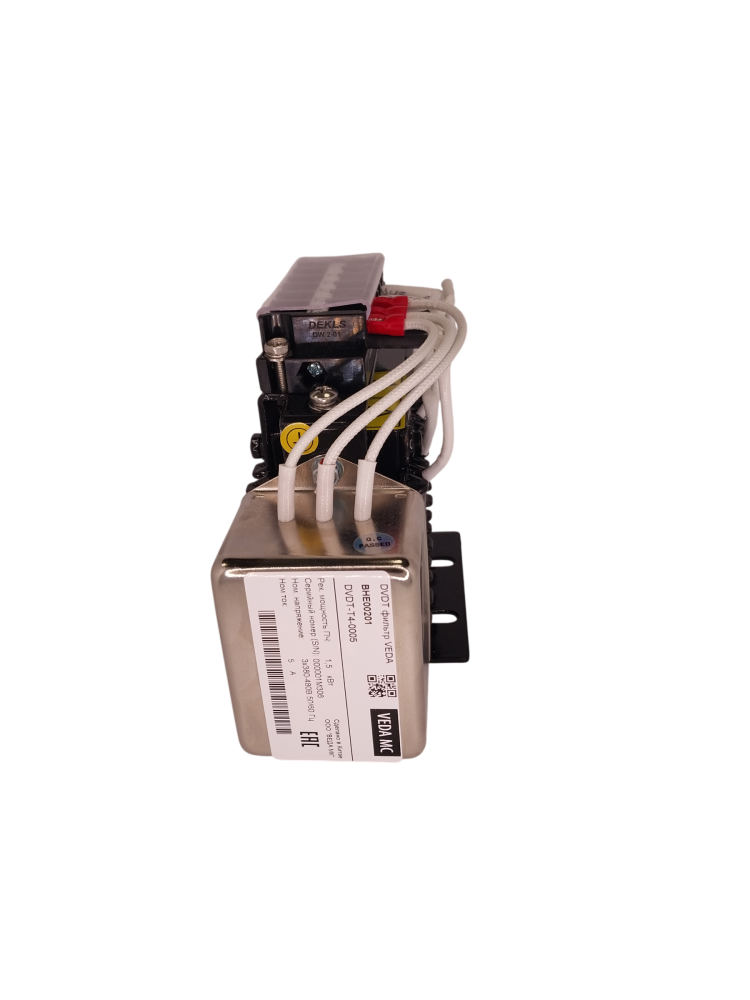

Фильтры du/dt устанавливаются на выходе преобразователя частоты и обеспечивают комплексную защиту привода. Они позволяют эксплуатировать оборудование в более жёстких условиях и продлевают срок службы всей системы.

Что даёт применение фильтра du/dt:

• снижает скорость нарастания напряжения (du/dt) на зажимах двигателя до безопасных значений;
• ограничивает пиковое напряжение до уровня менее 1000 В;
• защищает изоляцию обмоток двигателя и моторного кабеля от пробоя и преждевременного старения;
• уменьшает токи утечки на землю;
• снижает уровень электромагнитных помех, защищая соседнее оборудование и цепи управления;
• позволяет увеличить допустимую длину моторного кабеля;
• повышает общую надёжность привода и снижает риски незапланированных простоев.

Фильтры идеально подходят для модернизации существующих систем без замены двигателей и другого оборудования.

Ключевые характеристики

Фильтры доступны более чем в 60 исполнениях в диапазоне мощностей от 1,5 до 1200 кВт и номинальных токов от 5 до 2300 А. Модельный ряд включает как компактные решения весом от 2,2 кг, так и мощные промышленные устройства (массой до 112 кг в серии 380 В и до 185 кг в серии 690 В). Способ подключения зависит от класса напряжения и мощности устройства: в линейке 3×380 В клеммные колодки используются для моделей с током до 50 А, а медные шины — от 60 А и выше; в линейке 3×690 В переход на медные шины происходит раньше: клеммы применяются до 36 А, а шины — для моделей от 45 А и выше.

Где применять фильтры du/dt

• Насосные и вентиляционные станции — в том числе при удлинённых моторных кабелях, где риск перенапряжений максимален.
• Конвейеры и транспортёры — для стабильной работы приводов и снижения электромагнитных наводок на датчики и системы управления.
• Модернизация существующих приводов — когда требуется повысить надёжность системы без замены двигателей.
• Объекты с повышенными требованиями к электромагнитной совместимости (ЭМС) — чтобы минимизировать влияние привода на другое оборудование.
• Промышленные применения с тяжёлыми условиями эксплуатации — где критична долговечность изоляции и устойчивость к перегрузкам.

Как подобрать фильтр du/dt

Для корректного подбора фильтра важно предоставить технические данные, влияющие на режим работы привода и уровень помех в сети:

• номинальный ток электродвигателя;
• длина и тип моторного кабеля (экранированный / неэкранированный);
• номинальная частота двигателя и частота ШИМ.

За помощью в подборе обращайтесь к техническим специалистам «ВЕДА МК» — они помогут выбрать оптимальную модель под вашу задачу и схему подключения.
