Проблемы в работе, диагностика и ремонт частотных преобразователей: коды ошибок, причины сбоев и профилактика

Несмотря на надежность и длительный срок службы современных частотных преобразователей, при их эксплуатации возможны проблемы. В данной статье мы рассмотрим проблемы работы и различные неисправности преобразователей частоты и как исправить данные сложности.

Что делать если сломался частотный преобразователь?

При возникновении сбоев или неисправностей преобразователи отключают электродвигатель. Некоторые модели регуляторов, предназначенные для приводов аварийных систем, можно запрограммировать для непрерывной работы в случае любых неполадок.

Большинства частотников имеют встроенную память для фиксации всех событий. При поломках двигателя, самого регулятора или других элементов электропривода, код ошибки выводится на экран, фиксируется в журнале событий. При работе частотного преобразователя в составе автоматизированных систем, данные о характере аварии или сбое передаются на удаленное устройство управления и контроля.

Типовые коды ошибок и меры для устранения сбоев и неполадок.

OC или Over Current. Появление такого сообщения на экране дисплея говорит о токовой перегрузке преобразователя. Если такая ошибка возникла при пробном пуске привода, требуется проверить целостность электрических цепей двигателя или соответствие номинальных токов электрической машины и регулятора. Некоторые модели преобразователей выдают детализированное сообщение о перегрузках при запуске, работе и торможении электродвигателя.

OL или Over Load. Такая запись на дисплее сигнализирует о перегреве двигателя или превышении момента силы на валу. Проблема решается настройкой тепловой защиты при программировании частотника путем задания величины тока и времени срабатывания.

OV или Over Voltage. Индикация этой записи происходит обычно при торможении двигателя. Такая проблема решается подключением тормозного резистора, отключения торможения путем перевода электрической машины в режим генератора или перенастройкой уставки срабатывания защиты от перенапряжения.

LV или Low Voltage. Причины этой ошибки – обрыв одной или двух фаз или снижение питающего напряжения. Если по условиям технологического процесса недопустима остановка электродвигателя, следует настроить преобразователь на продолжение работы двигателя в режиме однофазного.

OH или Over Heat. Это сообщение говорит о превышении допустимой температуры самого преобразователя. Решением проблемы является чистка встроенного вентилятора, установка дополнительного устройства вентиляции в шкаф, где размещен частотник, размещение преобразователя в месте, обеспечивающем отвод тепла.

Обозначение ошибок зависит от модели преобразователя. Для идентификации неисправностей лучше использовать руководство по эксплуатации, где указаны все коды и возможные причины появления сообщений об ошибках. При некоторых серьезных поломках коды неисправностей не выводятся. Подробнее вы можете почитать в специальной статье "Коды ошибок частотных проебразователей"

Коды ошибок частотного преобразователя: краткая таблица

Код	Расшифровка	Основная причина	Что проверить в первую очередь
OC	Over Current — токовая перегрузка	Короткое замыкание, несоответствие тока двигателя и преобразователя	Целостность кабеля и обмоток, соответствие номиналов
OL	Over Load — перегрузка по моменту	Превышение момента на валу, перегрев двигателя	Настройки тепловой защиты, реальную нагрузку на валу
OV	Over Voltage — перенапряжение в звене постоянного тока	Резкое торможение двигателя без гашения энергии	Наличие и исправность тормозного резистора, время торможения
LV	Low Voltage — снижение напряжения питания	Обрыв фазы, просадка сети	Напряжение на входных клеммах по фазам
OH	Over Heat — перегрев преобразователя	Засорение вентилятора, плохой теплоотвод	Чистоту радиатора и вентилятора, температуру в шкафу

Это только основные и наиболее часто встречающиеся коды — расшифровка конкретного сообщения об ошибке всегда зависит от модели и производителя преобразователя, поэтому для точной диагностики стоит свериться с руководством по эксплуатации именно вашей модели.

Часто встречающиеся причины неисправностей

Большинство поломок частотно-регулируемого привода связано:

• C ошибками при выборе преобразователя. Частотник подбирают по электрическим характеристикам двигателя, набору функций, исполнению и другим параметрам. Ошибки приводят к серьезным поломкам элементов привода и некорректной его работе.
• С неграмотным монтажом. Неправильное размещение преобразователя, ошибки при сборке схемы привода также являются распространенной причиной неисправностей частотников.
• С отсутствием технического обслуживания. Требования по проведению профилактики неисправностей изложены в инструкции по эксплуатации привода. Их игнорирование приводит к перегреву частотного регулятора, тепловым пробоям полупроводниковых элементов и другим поломкам.
• С заводским браком. Скрытые дефекты обычно выявляются в течение гарантийного срока. Если частотный преобразователь на гарантии, необходимо обратиться с сервисный центр или к поставщику.

Что проверить самостоятельно перед обращением в сервис

Прежде чем вызывать специалиста или демонтировать преобразователь, стоит выполнить несколько простых проверок — иногда это позволяет устранить сбой без разборки оборудования.

• убедиться, что напряжение питания соответствует паспортным значениям на всех фазах;
• осмотреть кабельные соединения на предмет подгоревших контактов, ослабленных клемм и повреждений изоляции;
• проверить, не заблокирован ли вентилятор охлаждения пылью или посторонними предметами;
• сверить записанный код ошибки с журналом событий преобразователя — часто там сохраняется несколько последних сбоев с параметрами на момент срабатывания;
• убедиться, что параметры двигателя (ток, мощность, напряжение), заданные при программировании, совпадают с паспортными данными подключённого электродвигателя.

Если после этих проверок ошибка повторяется или её причина не установлена, дальнейшую диагностику стоит доверить специалистам — самостоятельное вмешательство в силовую часть преобразователя без нужного оборудования и квалификации повышает риск усугубить поломку.

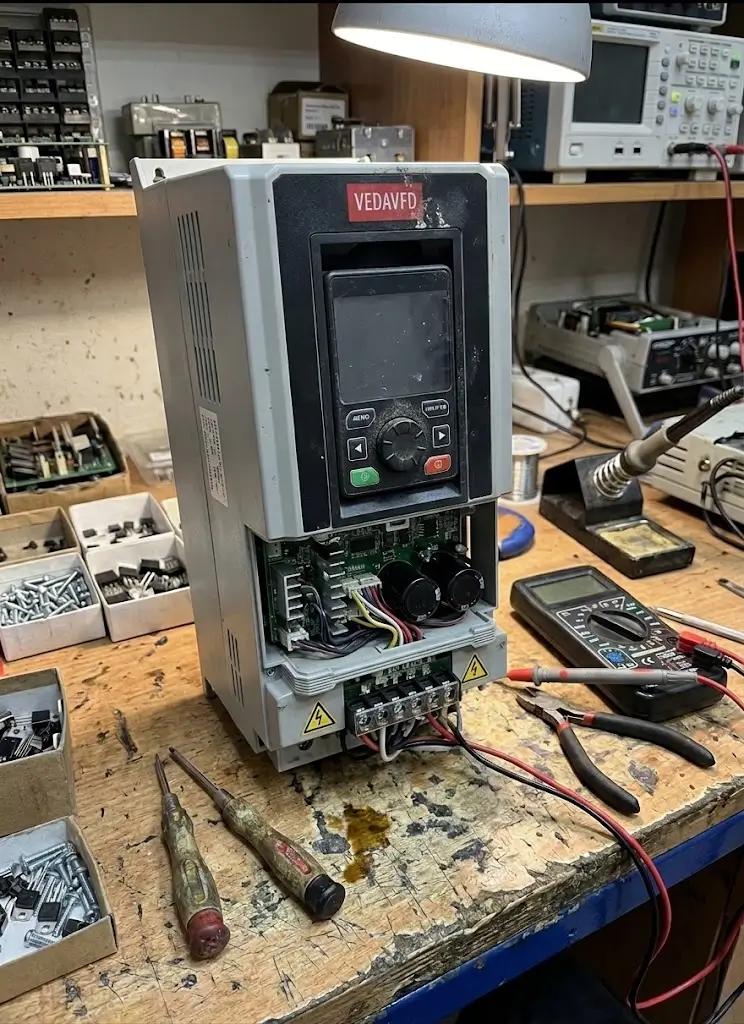

Ремонт преобразователей частоты

Ремонтные работы включают в себя:

• Анализ нарушений в работе, изучение записей об ошибках в памяти частотника.
• Диагностику установленного программного обеспечения. При обнаружении ошибок ПО переустанавливают.
• Проверку состояния электрических соединений, электродвигателя и других элементов привода.
• Демонтаж и разборку частотного преобразователя, удаление пыли, попавшей внутрь корпуса, чистку охлаждающих вентиляторов.
• Диагностику микросхем на стендах и электроизмерительными приборами, определение параметров выходного напряжения частотно- или широтно-импульсного модулятора, проверку исправности силовых транзисторов, диодов или тиристоров, а также тестирование других узлов преобразователя.
• Замену неисправных схем или элементов, сборку преобразователя, тестирование работоспособности в режиме тестовых настроек, холостого хода и под нагрузкой.
• Установку преобразователя, подключение его к приводу и программирование ЧП.

Определение характера поломки и ремонт частотных преобразователей требует наличия оборудования для диагностики, знания конструкции и принципа действия всех узлов регулятора, значительного опыта. Если частотный преобразователь вышел из строя, рекомендуется обратиться в техническую поддержку, а затем в сервисный центр компании-производителя.

Профилактика неисправностей частотных преобразователей

Большую часть поломок, описанных выше, можно предотвратить регулярным обслуживанием, а не устранять постфактум.

• периодическая чистка вентиляторов и радиаторов охлаждения от пыли — особенно в запылённых производственных помещениях;
• проверка затяжки контактных соединений на силовых и управляющих клеммах не реже одного раза в сезон;
• контроль температуры внутри шкафа управления, при необходимости — установка дополнительной вентиляции или кондиционирования;
• периодическая проверка исправности тормозного резистора на приводах с частыми остановками и реверсами;
• ведение журнала срабатываний и кодов ошибок для отслеживания повторяющихся сбоев — повторение одного и того же кода указывает на системную, а не случайную причину;
• своевременное обновление или резервное копирование параметров программирования преобразователя.

Регулярное техническое обслуживание в разы снижает вероятность аварийной остановки оборудования и продлевает срок службы силовых компонентов преобразователя.

Часто задаваемые вопросы

Можно ли продолжать эксплуатацию преобразователя после разовой ошибки, если он снова запустился без проблем?

Формально да, если ошибка не повторяется. Но разовое срабатывание стоит зафиксировать в журнале обслуживания: если тот же код появится повторно в течение короткого времени, это уже сигнал системной проблемы, а не случайного сбоя.

Почему частотный преобразователь отключается без вывода кода ошибки?

Такое возможно при серьёзных повреждениях платы управления или блока питания самого преобразователя, когда электроника не успевает зафиксировать и сохранить код перед отключением. В этом случае самостоятельная диагностика затруднена, и разбираться в причине стоит уже в сервисном центре.

Как часто нужно проводить техническое обслуживание частотного преобразователя?

Периодичность зависит от условий эксплуатации: в чистых отапливаемых помещениях достаточно раз в год, в запылённых цехах с высокой температурой — не реже одного раза в квартал. Конкретный регламент обычно указан в руководстве по эксплуатации производителя.

Влияет ли неправильный подбор кабеля между преобразователем и двигателем на количество ошибок?

Да, слишком длинный кабель, неподходящее сечение или отсутствие экранирования могут провоцировать ложные срабатывания токовой защиты и увеличивать помехи, влияющие на стабильность работы преобразователя.

Стоит ли ремонтировать частотный преобразователь самостоятельно, если есть опыт работы с электроникой?

Диагностику по внешним признакам и проверку простых узлов (вентилятор, клеммы, кабель) можно провести самостоятельно. Но ремонт силовой части — замену транзисторов, конденсаторов звена постоянного тока, микросхем управления — стоит доверять специалистам с профильным оборудованием: ошибка на этом этапе может привести к более серьёзной поломке или травме.
