Реверс: что это, как работает в электроинструменте и двигателях и где применяется функция обратного хода

Реверс — это изменение направления вращения или движения. В инструменте и приводах он повышает безопасность, скорость и универсальность оборудования.

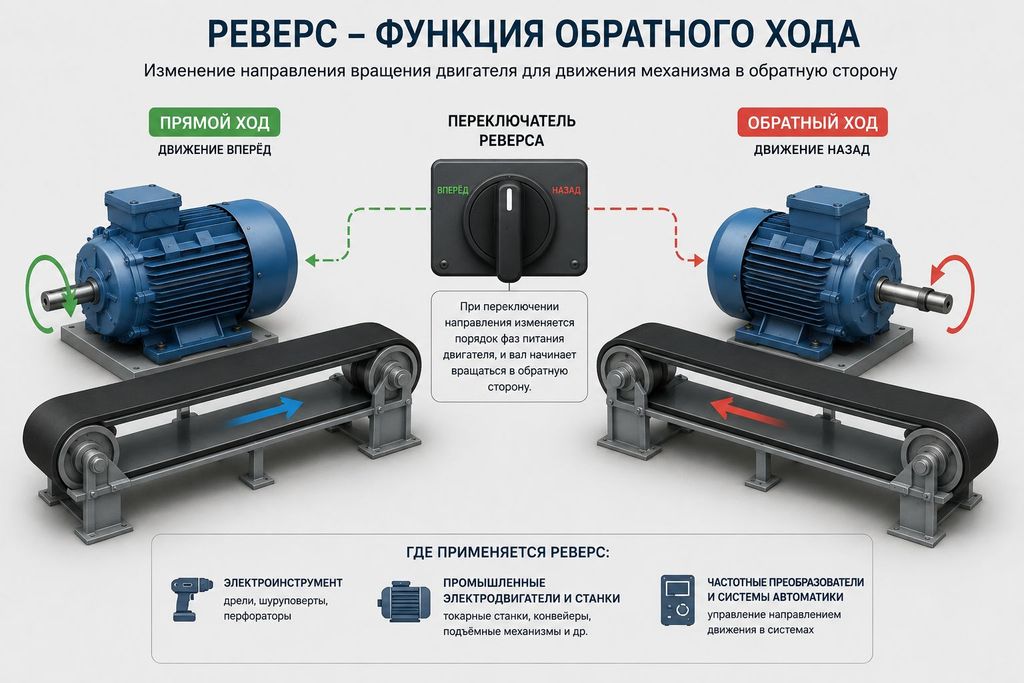

Что такое реверс: базовый принцип работы

Если коротко отвечать на запрос «реверс что это», это режим, при котором вал, шпиндель, лента, каретка или другой рабочий орган начинает двигаться в противоположную сторону. Простая аналогия — автомобиль: механизм тот же, но вместо движения вперед включается движение назад.

Функция реверс реализуется по-разному. В двигателях постоянного тока меняют полярность напряжения на якоре или обмотке возбуждения. В трехфазных асинхронных двигателях выполняют переключение фаз двигателя: вместо порядка L1-L2-L3 подают L3-L2-L1. В частотных преобразователях, ЧПУ и сервоприводах направление задает контроллер.

Реверс нельзя путать с торможением. Тормоз останавливает вал, а режим реверса меняет вектор движения. Поэтому «обратный реверс» в разговорной речи обычно означает не отдельную функцию, а движение назад после прямого хода.

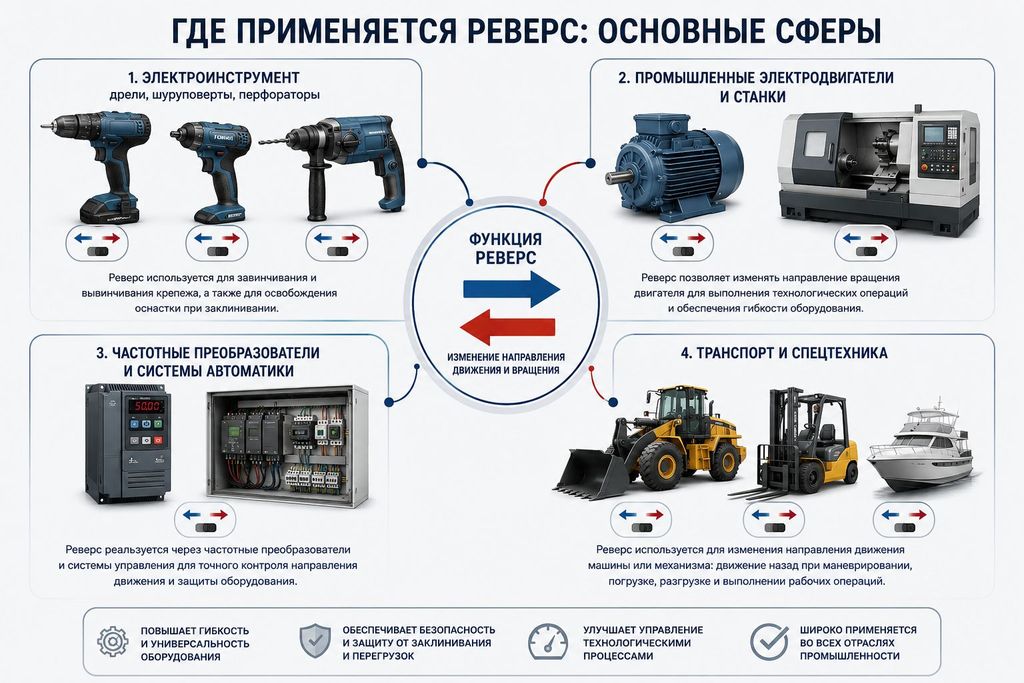

Где применяется реверс: основные сферы

Электроинструмент: дрели, шуруповерты, перфораторы

В бытовом и профессиональном инструменте реверс нужен для закручивания и выкручивания крепежа, извлечения заклинившего сверла, нарезания резьбы и аккуратной работы с хрупкими материалами. Электронный реверс шуруповерта делает инструмент универсальным: можно менять направление вращения без перестановки биты.

Переключатель реверса бывает механическим ползунком над кнопкой пуска, клавишей с фиксацией или электронным узлом в блоке управления. Среднее положение часто блокирует кнопку от случайного пуска.

Промышленные электродвигатели и станки

На производстве реверс применяют в конвейерах, лебедках, тельферах, рольгангах, смесителях, намоточных станках и механизмах подачи. Для асинхронного двигателя принцип простой: чтобы изменить направление вращения ротора, достаточно поменять местами две фазы питания. На практике это делают через контактор прямого и обратного хода.

Схема реверса двигателя должна иметь блокировки. Если одновременно включатся оба контактора, возникнет межфазное короткое замыкание. Поэтому используют механическую блокировку, электрическую блокировку через вспомогательные контакты и защиту автоматом или тепловым реле.

Частотные преобразователи и системы автоматики

Реверс в частотном преобразователе используют там, где нужно не просто «вперед-назад», а плавное изменение направления. ПЧ задает частоту, напряжение, время разгона, время торможения и задержку перед обратным ходом. Это важно для насосов, вентиляции и транспортеров.

В меню ПЧ параметр часто называется Direction, Reverse enable, Run reverse или аналогично. Важнее названия — правильно задать время разгона, торможения и запрет случайного обратного хода.

Транспорт и спецтехника

• В электрокарах
• погрузчиках
• кранах и штабелерах реверс управляется силовой электроникой

Здесь нужны блокировка реверса при движении, контроль рукоятки, датчики скорости и защита от случайного включения.

Как работает реверс: технические схемы и реализация

В коллекторных двигателях бытового инструмента

Реверс коллекторного двигателя выполняют сменой полярности на якоре относительно обмотки возбуждения или наоборот. Если поменять полярность одновременно и на якоре, и на возбуждении, двигатель продолжит вращаться в прежнюю сторону. Поэтому переключатель должен менять именно относительное направление магнитных полей.

Щеточно-коллекторный узел подает ток на вращающийся якорь. При износе щеток, загрязнении коллектора или подгорании контактов реверс может работать рывками, сопровождаться искрением или пропадать в одну сторону. Иногда обратный ход не предусмотрен: редуктор, муфта или патрон рассчитаны только на одно направление.

В трехфазных асинхронных двигателях

У асинхронного двигателя направление зависит от чередования фаз. При прямом пуске питание приходит в порядке L1-L2-L3, при обратном — две фазы меняются местами. Для управления ставят два контактора: один включает прямой ход, второй — обратный. Команды подаются с кнопочного поста, контроллера, реле или шкафа автоматики.

Важная часть схемы — защита от короткого замыкания при реверсе. Механическая блокировка не дает замкнуться двум контакторам одновременно, а электрическая блокировка разрывает цепь катушки второго контактора, пока включен первый. Для тяжелых механизмов добавляют выдержку времени, чтобы вал успел остановиться.

В бесщеточных BLDC и сервомоторах

В BLDC и сервомоторах нет щеток, поэтому направление задает контроллер. Он меняет последовательность импульсов на обмотках, ориентируясь на датчики Холла, энкодер или расчетное положение ротора. Преимущество такой схемы — точная настройка скорости, момента и положения.

Бесщеточный реверс подходит для оборудования, где важны ресурс, отсутствие искрения, компактность и плавность.

Электронная защита и логика переключения

В хорошем приводе реверс как работает не только на уровне контактов, но и на уровне логики безопасности. Между прямым и обратным ходом задают паузу 0,3–2 секунды или больше, если у механизма большая инерция. Задержка защищает редуктор, муфту, ремень, шпиндель и силовую электронику от ударной нагрузки.

Нельзя резко переключать направление под нагрузкой, если инструкция этого не допускает. Рывок вызывает бросок тока, перегрев, скол зубьев шестерен, проворачивание оснастки и износ контактов. Правило одно: сначала снизить скорость или остановить вал, затем включить обратный ход.

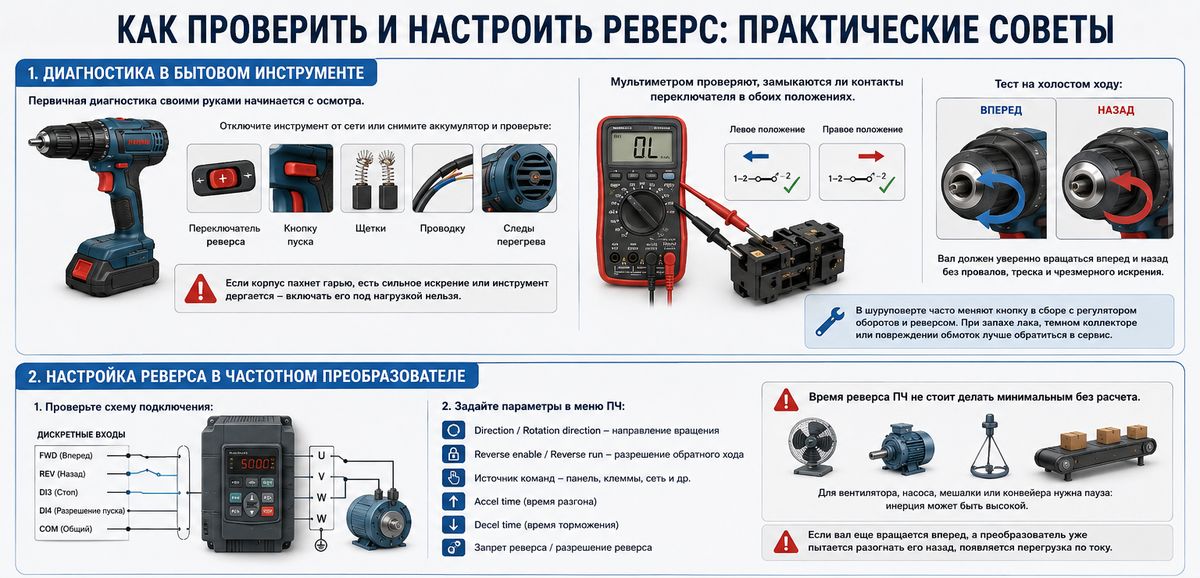

Как проверить и настроить реверс: практические советы

Диагностика в бытовом инструменте

Первичная диагностика своими руками начинается с осмотра. Нужно отключить инструмент от сети или снять аккумулятор, проверить переключатель реверса, кнопку пуска, щетки, проводку и следы перегрева. Если корпус пахнет гарью, есть сильное искрение или инструмент дергается, включать его под нагрузкой нельзя.

Мультиметром проверяют, замыкаются ли контакты переключателя в обоих положениях. Затем делают тест на холостом ходу: вал должен уверенно вращаться вперед и назад без провалов, треска и чрезмерного искрения. Если реверс работает только в одну сторону, вероятны подгоревшие контакты, обрыв провода, износ щеток или неисправность платы.

В шуруповерте часто меняют кнопку в сборе с регулятором оборотов и реверсом. При запахе лака, темном коллекторе или повреждении обмоток лучше обратиться в сервис.

Настройка реверса в частотном преобразователе

В ПЧ сначала проверяют схему подключения: входные команды, дискретные входы, общий провод, аварийный стоп и разрешение пуска. Затем в меню задают направление вращения, источник команд, время разгона, время торможения, запрет реверса или разрешение обратного хода. Названия параметров зависят от бренда: Direction, Reverse enable, Reverse run, Rotation direction, Accel/Decel time.

Время реверса ПЧ не стоит делать минимальным без расчета. Для вентилятора, насоса, мешалки или конвейера нужна пауза: инерция может быть высокой. Если вал еще вращается вперед, а преобразователь уже пытается разогнать его назад, появляется перегрузка по току.

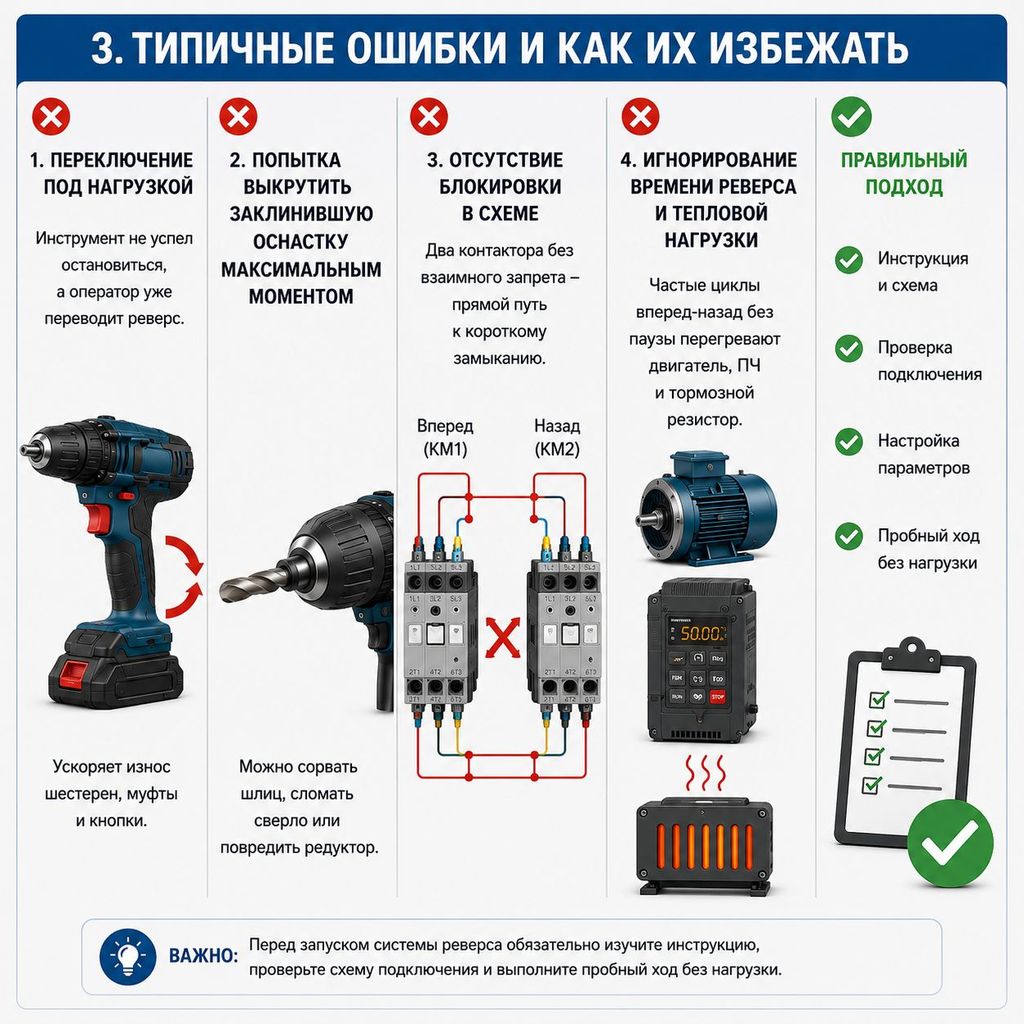

Типичные ошибки и как их избежать

Частая ошибка в инструменте — переключение под нагрузкой. Например, шуруповерт не успел остановиться, а оператор уже переводит реверс. Это ускоряет износ шестерен, муфты и кнопки. Вторая ошибка — попытка выкрутить заклинившую оснастку максимальным моментом: можно сорвать шлиц, сломать сверло или повредить редуктор.

В промышленной схеме опаснее отсутствие блокировки. Два контактора без взаимного запрета — прямой путь к короткому замыканию. Еще одна ошибка — игнорирование времени реверса и тепловой нагрузки. Частые циклы вперед-назад без паузы перегревают двигатель, ПЧ и тормозной резистор. Перед запуском нужна инструкция, проверка схемы и пробный ход без нагрузки.

Безопасность и ограничения при использовании реверса

Реверс есть не в каждом инструменте. В угловых шлифмашинах обратный ход обычно не применяют: при смене направления может ослабнуть крепление круга, измениться направление выброса искр и повыситься риск травмы. В циркулярных пилах, рубанках и фрезерах направление также ограничивают конструкцией оснастки и защитных кожухов.

Для электрических схем важны ПУЭ, требования производителя и стандарты на низковольтную коммутационную аппаратуру. Коммутационные аппараты должны соответствовать режимам работы механизма, а реверсивный пуск должен исключать одновременное включение прямого и обратного хода. На практике это означает правильный выбор контакторов, автоматов, тепловой защиты, заземления, блокировок и аварийной остановки.

Защита от самопроизвольного включения реализуется механическими фиксаторами, средним положением переключателя, программным запретом и защитой от повторного пуска после пропадания питания.

Итог: когда и как использовать реверс правильно

Реверс делает инструмент и привод более универсальными, но требует правильной схемы и аккуратного применения. В дрели и шуруповерте он помогает выкрутить крепеж или освободить сверло. В станке, конвейере, насосе или подъемном механизме отвечает за управляемый обратный ход и точность процесса.

• При выборе инструмента проверяйте, где расположен переключатель, есть ли блокировка случайного пуска, плавная регулировка и понятная инструкция.
• При настройке электропривода учитывайте схему реверса двигателя, время торможения, допустимый момент, защиту от перегрузки и режим работы.
• Если реверс связан с силовой частью, не экономьте на блокировках и диагностике.

Главное правило простое: менять направление нужно после остановки или замедления. Тогда режим реверса будет надежным, безопасным и простым.
