Соосный мотор-редуктор: особенности и сфера применения

Когда электродвигателю нужно передать вращение на рабочий орган машины без потери мощности и без лишних деталей в приводе, инженеры чаще всего выбирают соосный мотор-редуктор. Это готовый узел, в котором двигатель и редуктор изначально спроектированы для совместной работы: их валы находятся на одной оси, поэтому крутящий момент передаётся напрямую, без промежуточных муфт и цепных передач. Ниже разберём, как устроен такой привод, какие виды исполнения существуют, на какие характеристики смотреть при выборе и где мотор-редукторы применяются чаще всего.

Что такое соосный мотор-редуктор и как он устроен

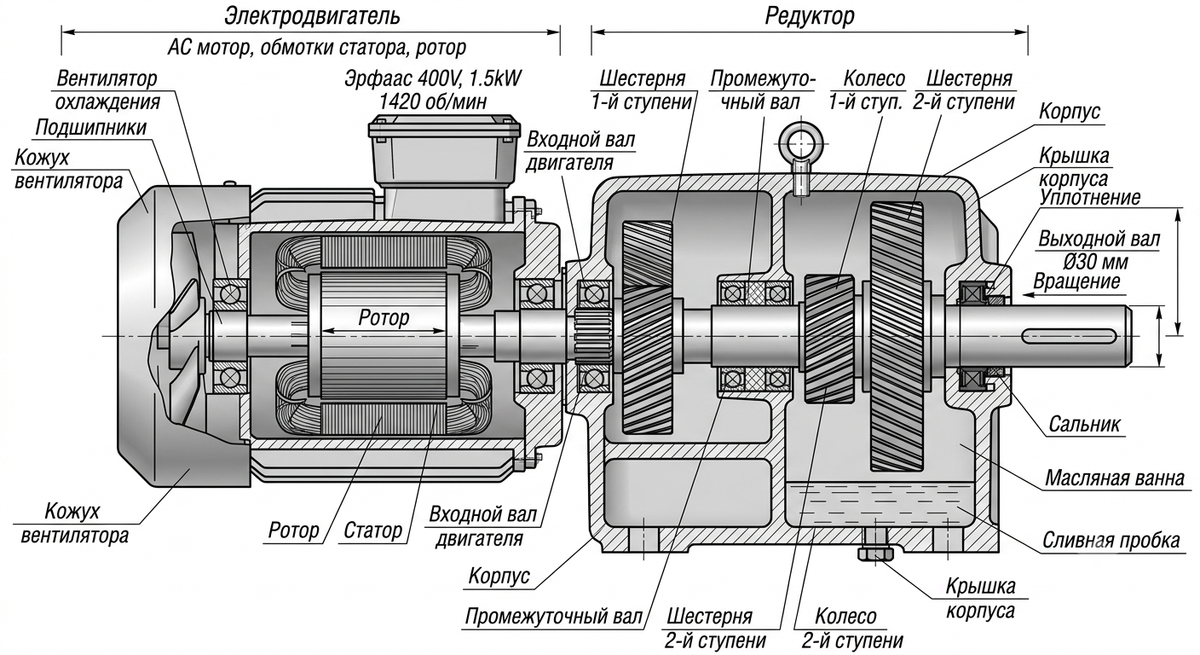

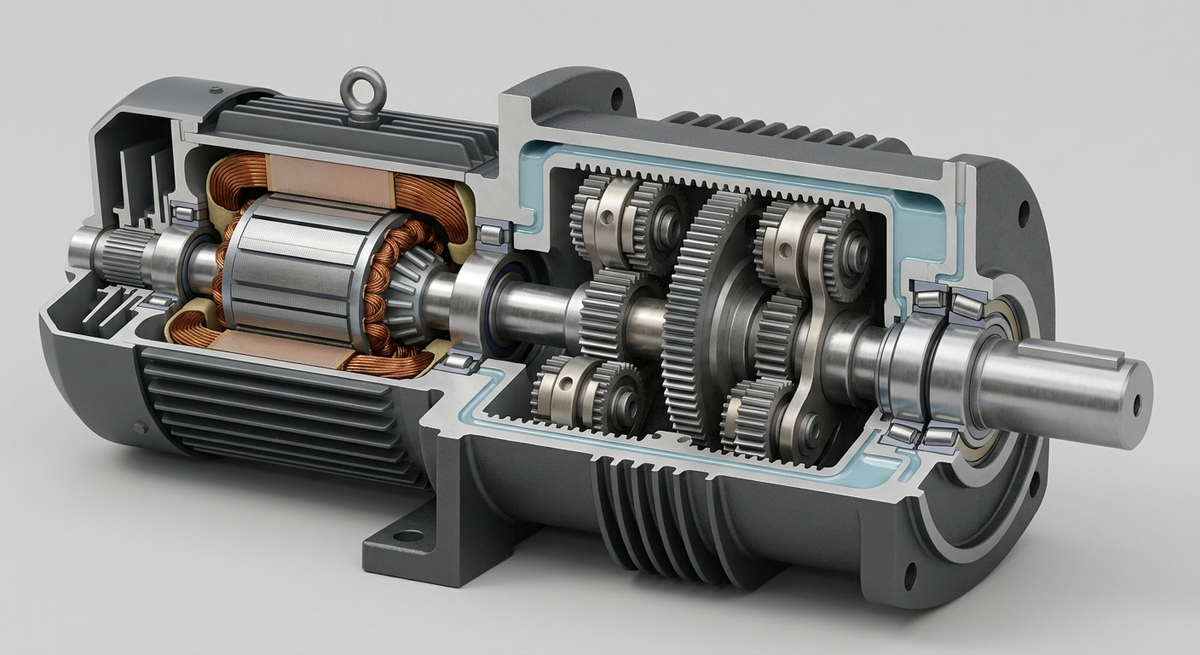

По конструкции соосно цилиндрический мотор-редуктор представляет собой единый узел: электродвигатель либо встроен в корпус редуктора, либо крепится к нему напрямую через фланец. Входной вал (от двигателя) и выходной вал (к рабочему механизму) расположены строго на одной геометрической оси — отсюда и название «соосный». Такая компоновка исключает перекос валов и упрощает монтаж: не нужно подбирать соединительную муфту и выставлять центровку вручную, как это делают при установке обычного редуктора отдельно от двигателя.

Принцип работы прост: двигатель вращается с высокой частотой, а зубчатая передача внутри корпуса снижает (реже — повышает) частоту вращения на выходном валу и одновременно увеличивает крутящий момент. Благодаря этому характеристики двигателя согласуются с требованиями конкретной нагрузки — конвейера, мешалки, насоса или иного оборудования. Ключевое отличие от обычного редуктора именно в заводской соосности узлов: производитель уже рассчитал посадочные места, подшипники и опоры валов под совместную работу, поэтому потребителю не приходится решать задачу центровки самостоятельно.

Виды соосных мотор-редукторов

Ассортимент таких приводов делится по типу зубчатой передачи и по числу ступеней снижения скорости.

От выбранного типа зависят допустимый крутящий момент, передаточное отношение и габариты узла.

• Цилиндрические — самая распространённая конструкция с цилиндрическими зубчатыми колёсами, применяется в большинстве промышленных задач.
• Планетарный редуктор — компактная схема с несколькими сателлитами вокруг центральной шестерни, выдерживает высокие нагрузки при малых габаритах.
• Цилиндро-планетарные — комбинированная передача, сочетающая плюсы обеих схем.
• Волновой редуктор — обеспечивает большое передаточное отношение в одной ступени и минимальный люфт, применяется там, где важна точность позиционирования.

По числу ступеней различают одноступенчатые и двухступенчатые соосные мотор-редукторы. Одноступенчатые компактнее и дешевле, но дают ограниченное передаточное отношение.

Двухступенчатый соосный редуктор применяют, когда нужно значительно снизить частоту вращения выходного вала при сохранении высокого крутящего момента — например, в приводах конвейеров с большой протяжённостью или в тихоходных мешалках.

Цилиндрические соосные конфигурации

Помимо базовых категорий, инженеры при проектировании опираются на более узкие классификации. Если технологический процесс требует высоких скоростей вращения и минимальных потерь энергии, устанавливается одноступенчатый цилиндрический соосный редуктор. Благодаря наличию всего одной зубчатой пары, такой агрегат обладает максимальным коэффициентом полезного действия и практически не подвержен перегреву при длительных нагрузках.

В тех случаях, когда необходимо многократно усилить тяговое усилие и радикально снизить обороты рабочего органа, в проект закладывается двухступенчатый цилиндрический соосный редуктор. Эта кинематическая схема позволяет добиться нужных показателей крутящего момента для тяжелого оборудования, не прибегая к увеличению габаритов и мощности самого электродвигателя.

Специфические пространственные и нагрузочные решения

Для современных производств с дефицитом монтажного пространства и экстремальными пусковыми токами идеальным выбором выступает соосный планетарный редуктор. За счет распределения механического напряжения сразу по нескольким сателлитам, он обеспечивает колоссальную несущую способность при очень скромном диаметре корпуса.

Отдельного внимания заслуживает ориентация привода в пространстве. В химических реакторах, промышленных миксерах и системах водоочистки широко применяется вертикальный соосный редуктор. Его картер имеет особую конструкцию: усиленная система сальников исключает протекание смазки вниз по валу, а мощные упорные подшипники уверенно выдерживают высокие осевые нагрузки от подвешенных лопастей или шнеков.

Соосно-цилиндрический мотор-редуктор мини

Мотор-редуктор соосный мини — это компактное исполнение цилиндрической схемы, рассчитанное на маломощное оборудование и ограниченное монтажное пространство. Такие узлы устанавливают в упаковочных линиях, лабораторном оборудовании, малогабаритных конвейерах и приводах, где важны небольшие масса и габариты при сохранении заводской соосности валов.

Конструктивные особенности и варианты исполнения

Надёжность узла напрямую зависит от материалов и качества сборки. Корпус редуктора изготавливают из литого чугуна — он лучше гасит вибрации и подходит для тяжёлых режимов работы, либо из алюминиевого сплава, который заметно легче и применяется там, где важна экономия массы. Зубчатые колёса производят из легированных сталей с последующей термообработкой — закалкой и шлифовкой рабочих поверхностей зубьев, что повышает их износостойкость и увеличивает ресурс передачи.

Для двухступенчатых схем предусмотрены разные варианты исполнения корпуса промежуточной опоры — от неё зависит жёсткость конструкции и точность расположения валов при нагрузке. Отдельное внимание уделяется опорам валов: применяются подшипники скольжения, подшипники качения, а в отдельных задачах — магнитные опоры. Подшипники качения — самый распространённый вариант благодаря низкому трению, опоры скольжения используют при ударных нагрузках, а магнитные опоры — там, где недопустим контакт трущихся поверхностей.

Технические характеристики

При подборе привода сравнивают несколько параметров одновременно, потому что они взаимосвязаны: изменение одного показателя влияет на остальные.

Параметр	Что означает	На что влияет
Передаточное отношение	Соотношение частоты вращения входного и выходного вала	Скорость выходного вала и итоговый крутящий момент
Крутящий момент на выходном валу	Максимально допустимое усилие, которое редуктор передаёт нагрузке	Возможность работы с тяжёлыми и ударными нагрузками
Мощность электродвигателя	Соответствие требуемой производительности механизма	Общую энергоэффективность привода
Тип монтажа	На лапах, фланцевый или комбинированный монтаж	Способ крепления к раме или корпусу оборудования

Отдельно учитывают условия эксплуатации: температурный диапазон, уровень запылённости и влажности на объекте. Для этого производители выпускают разные климатические исполнения — тропическое, умеренное, холодное, а также специальное исполнение для морского и речного судостроения, где корпус и крепёж защищены от коррозии в условиях повышенной влажности и солевого тумана.

Климатическое исполнение

Выбор климатического исполнения — не формальность, а требование к долговечности узла. Мотор-редуктор в обычном исполнении, установленный на открытой площадке в холодном климате, может столкнуться с загустением смазки и ускоренным износом уплотнений, а без защиты от солевого тумана на судне — с коррозией корпуса в течение первого же сезона эксплуатации.

Преимущества соосных мотор-редукторов

По сравнению с раздельной установкой двигателя и редуктора соосная схема даёт заказчику ощутимую практическую выгоду.

• Компактность — узел занимает меньше монтажного пространства, чем связка «двигатель плюс отдельный редуктор плюс муфта».
• Высокий КПД — обычно выше 95% на каждую ступень за счёт минимальных потерь на передаче и отсутствия промежуточных соединений.
• Надёжность и долгий срок службы — обеспечиваются качеством материалов, термообработкой зубчатых колёс и продуманной конструкцией опор.
• Низкий уровень шума и вибрации — заводская соосность исключает биение валов, характерное для плохо отцентрованных сборных приводов.
• Простота монтажа и обслуживания — не требуется отдельная центровка, а обслуживание сводится к плановой замене смазки и контролю подшипников.

Сферы применения

Благодаря сочетанию компактности, надёжности и широкого диапазона крутящих моментов соосные мотор-редукторы применяют практически во всех отраслях промышленности, где есть вращающийся рабочий орган.

• Машиностроение и металлообрабатывающие станки — пилы, фрезерные станки, обрабатывающие центры.

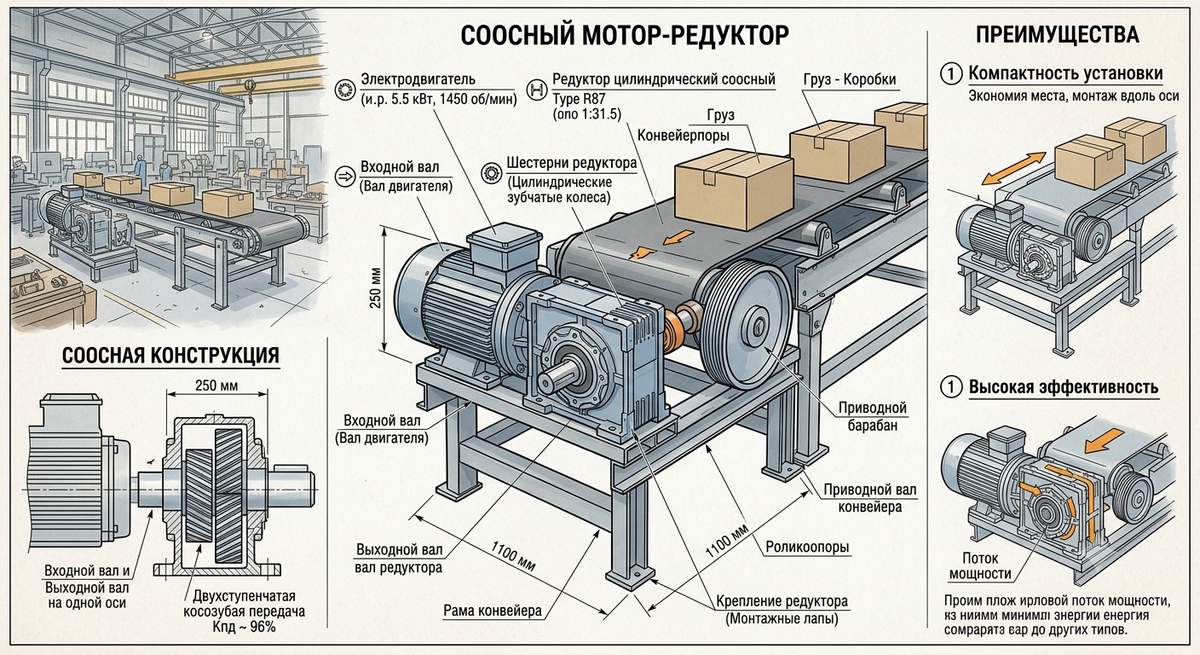

• Конвейерные и транспортёрные системы — ленточные и роликовые конвейеры на производствах и складах.
• Грузоподъёмное оборудование — элеваторы, подъёмные и тяговые механизмы.
• Мешалки, смесители и насосы в химической и пищевой промышленности.
• Дробилки и мельницы — для работы с абразивными и ударными нагрузками.
• Текстильная, пищевая и химическая промышленность в целом.
• Судовое оборудование, работающее в условиях морского и речного климата.

Как выбрать соосный мотор-редуктор

Правильный подбор напрямую влияет на срок службы оборудования и стоимость его владения, поэтому к выбору стоит подойти по нескольким критериям сразу, а не ориентироваться только на цену.

В первую очередь оценивают тип нагрузки — постоянная, переменная или ударная, от неё зависит запас прочности передачи и выбор опор валов. Далее учитывают требуемый ресурс работы и режим эксплуатации: продолжительный (S1) или повторно-кратковременный (S3) — он влияет на тепловой расчёт и допустимую нагрузку на двигатель. Важна совместимость с электродвигателем по мощности и способу крепления, а также особенности монтажа в существующую систему — тип монтажа на лапах или фланцевый монтаж, доступное пространство.

Риски неправильного подбора

Ошибка в расчёте передаточного отношения или занижение крутящего момента приводит к перегреву узла, преждевременному износу зубчатых колёс и подшипников, снижению КПД всей системы и, в худшем случае, к аварийной остановке оборудования. Поскольку расчёт требует учёта множества параметров одновременно, подбор мотор-редуктора под конкретную задачу лучше доверить специалистам — это снижает риски и в итоге обходится дешевле, чем замена вышедшего из строя узла.

Заключение

Соосный мотор-редуктор — это готовое инженерное решение, которое избавляет от необходимости самостоятельно центровать двигатель и редуктор, экономит монтажное пространство и обеспечивает высокий КПД передачи. Выбор конкретной модели зависит от типа нагрузки, требуемого передаточного отношения, климатических условий эксплуатации и способа монтажа. При правильном подборе такой привод служит долго и без внепланового обслуживания, а при ошибке в расчётах — наоборот, становится источником постоянных поломок. Поэтому при возникновении сомнений в характеристиках лучше уточнить параметры у поставщика оборудования.

Часто задаваемые вопросы

Чем соосный мотор-редуктор отличается от обычного редуктора с отдельным двигателем?

Тем, что входной и выходной валы изначально расположены на одной оси и рассчитаны производителем совместно, поэтому не требуется отдельно подбирать муфту и центровать двигатель относительно редуктора.

Можно ли использовать мини-исполнение для промышленных конвейеров с большой нагрузкой?

Компактное мини-исполнение рассчитано на маломощное оборудование, для тяжёлых конвейерных линий обычно применяют полноразмерные одно- или двухступенчатые модели с более высоким крутящим моментом.

Как понять, нужен ли двухступенчатый редуктор вместо одноступенчатого?

Если требуется значительное снижение частоты вращения выходного вала при сохранении высокого крутящего момента, а одна ступень передачи для этого недостаточна, выбирают двухступенчатую схему.

Какой тип монтажа выбрать — на лапах или фланцевый?

Монтаж на лапах удобен при креплении к раме или основанию оборудования, фланцевый — при прямом присоединении к корпусу механизма; комбинированное исполнение допускает оба варианта установки.
