Класс изоляции и степень защиты IP электродвигателя расшифровка: что выбрать при подборе

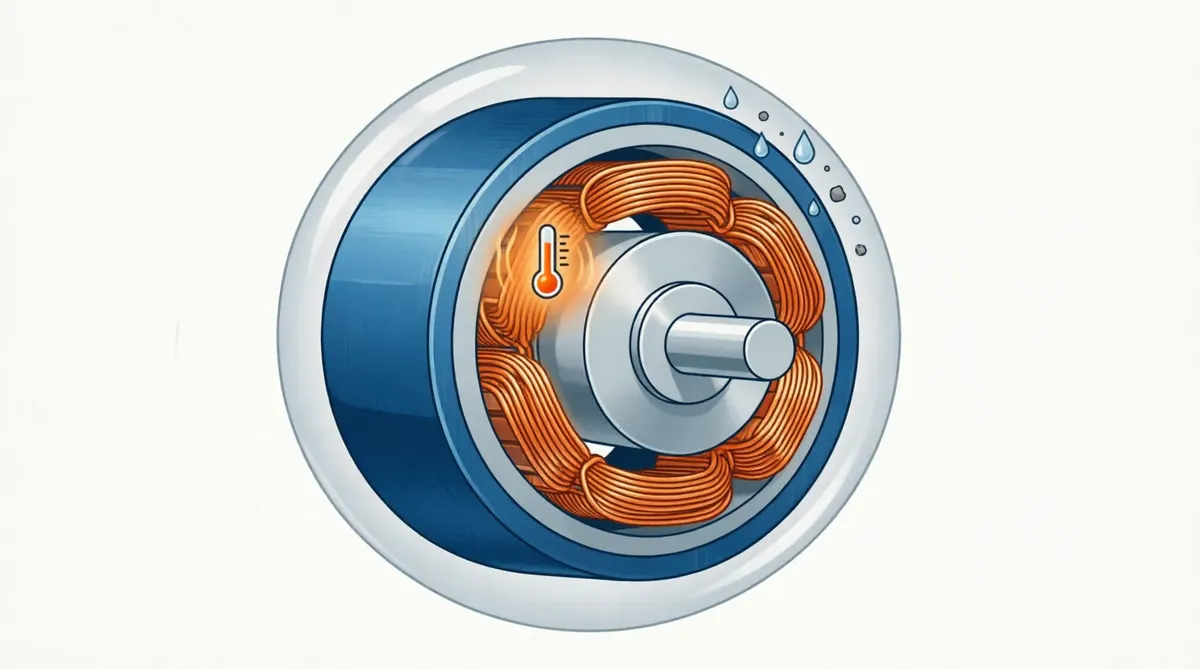

При подборе электродвигателя часто путают два разных параметра из паспорта и шильдика: степень защиты IP и класс изоляции обмоток. Оба обозначаются буквенно-цифровым кодом, оба находятся рядом в технической документации, но отвечают за совершенно разные вещи. IP описывает, насколько корпус защищён от пыли и воды снаружи. Класс изоляции показывает, какую температуру выдерживают обмотки изнутри при работе под нагрузкой. Путаница между этими параметрами — частая причина того, что двигатель выходит из строя раньше срока: либо от перегрева при недостаточном классе изоляции, либо от попадания влаги при заниженной степени IP.

В статье разберём, как расшифровывается код IP, что означают буквы класса изоляции, чем они отличаются друг от друга и как подобрать оба параметра под реальные условия эксплуатации — от сухого цеха до наружной установки и погружных насосов.

Степень защиты IP: что означают цифры кода

Код IP (Ingress Protection) состоит из двух цифр, где первая обозначает защиту от твёрдых частиц, а вторая — от воды. Стандарт определён ГОСТ 14254-2015, гармонизированным с международным IEC 60529. Чем выше цифра, тем строже защита.

Цифра	Защита от твёрдых частиц (1-я позиция)	Защита от воды (2-я позиция)
0	Защиты нет	Защиты нет
1	Предметы крупнее 50 мм	Вертикально падающие капли
2	Предметы крупнее 12,5 мм (пальцы)	Капли под углом до 15°
3	Предметы крупнее 2,5 мм (инструмент)	Дождь под углом до 60°
4	Предметы крупнее 1 мм	Брызги с любого направления
5	Частичная защита от пыли	Струи воды с любого направления
6	Полная пыленепроницаемость	Сильные струи воды
7	—	Кратковременное погружение до 1 м
8	—	Длительное погружение по согласованию

Для двигателей с вращающимся ротором в маркировке иногда встречаются дополнительные буквы M и S. Буква M означает, что испытание на защиту от воды проводилось при работающем двигателе, буква S — при остановленном. Если букв нет, производитель не уточняет состояние ротора при испытаниях, и в спорных случаях лучше запросить эту информацию отдельно.

Какая степень IP нужна под конкретную задачу

На практике для электродвигателей чаще всего встречаются несколько типовых значений IP, каждое из которых закрывает свой сценарий эксплуатации.

Класс IP	Типичные условия	Где применяется
IP20–IP23	Закрытые сухие помещения с вентиляцией, без пыли и влаги	Электрощитовые, машинные залы
IP44	Помещения без интенсивной пыли, возможны редкие брызги	Цеха лёгкой промышленности
IP54	Умеренная запылённость и брызги с любого направления	Общепромышленные двигатели, сборочные линии
IP55	Периодическая мойка оборудования водой из шланга	Пищевые производства, открытые площадки
IP65	Наружная установка, пыльные производства	Уличные приводы, насосные станции, цементные заводы
IP66	Мойка под давлением, агрессивная влажная среда	Судовые установки, производства с интенсивной мойкой
IP67–IP68	Кратковременное или постоянное погружение в воду	Погружные и дренажные насосы

Ключевая ошибка при выборе IP — ориентироваться только на место монтажа, забывая об условиях обслуживания. Двигатель IP54, установленный в цеху, который никогда не моют водой, отработает штатно. Тот же двигатель в цеху, где раз в смену оборудование окатывают из шланга, выйдет из строя быстрее расчётного срока — здесь нужен как минимум IP55.

Класс изоляции обмоток: от A до H и что означают буквы

Класс изоляции характеризует термостойкость материалов, которыми пропитаны и изолированы обмотки статора. От этого параметра зависит, до какой температуры двигатель может нагреваться в процессе работы под нагрузкой без ускоренного старения изоляции.

Класс	Предельная рабочая температура	Комментарий
A	105°C	Устаревший класс, почти не встречается в новых двигателях
E	120°C	Редко применяется в современных сериях
B	130°C	Базовый класс для многих промышленных двигателей
F	155°C	Наиболее распространённый класс в современных двигателях
H	180°C	Для двигателей с повышенными тепловыми нагрузками

Действует общее инженерное правило: превышение рабочей температуры обмоток сверх номинальной для данного класса заметно сокращает срок службы изоляции — на практике каждые лишние 8–10°C перегрева способны сократить ресурс изоляции примерно вдвое. Именно поэтому при работе двигателя в горячих цехах, при частых пусках или под частотным преобразователем стоит закладывать запас по классу изоляции, а не эксплуатировать двигатель на пределе паспортной температуры.

Класс изоляции и степень IP: в чём принципиальная разница

Это независимые друг от друга параметры, которые регулируются разными стандартами и решают разные задачи.

Степень IP отвечает за то, что происходит снаружи корпуса: способен ли он не пропустить внутрь пыль и воду. Класс изоляции отвечает за то, что происходит внутри обмоток: какую температуру нагрева они способны выдержать без потери своих свойств. Двигатель может одновременно иметь класс изоляции F и степень защиты IP20 — и такое сочетание вполне нормально для чистого сухого помещения с высокими тепловыми нагрузками. А двигатель с тем же классом изоляции F, но с IP20, категорически не подойдёт для влажного цеха, несмотря на «серьёзный» на вид класс F — потому что F ничего не говорит о защите корпуса от воды.

При подборе двигателя эти два параметра нужно оценивать раздельно: сначала определить условия окружающей среды (степень IP), затем — тепловой режим работы (класс изоляции), и только совместное соответствие обоих параметров задаче гарантирует нормальный срок службы.

Взрывозащищённые электродвигатели: дополнительное требование

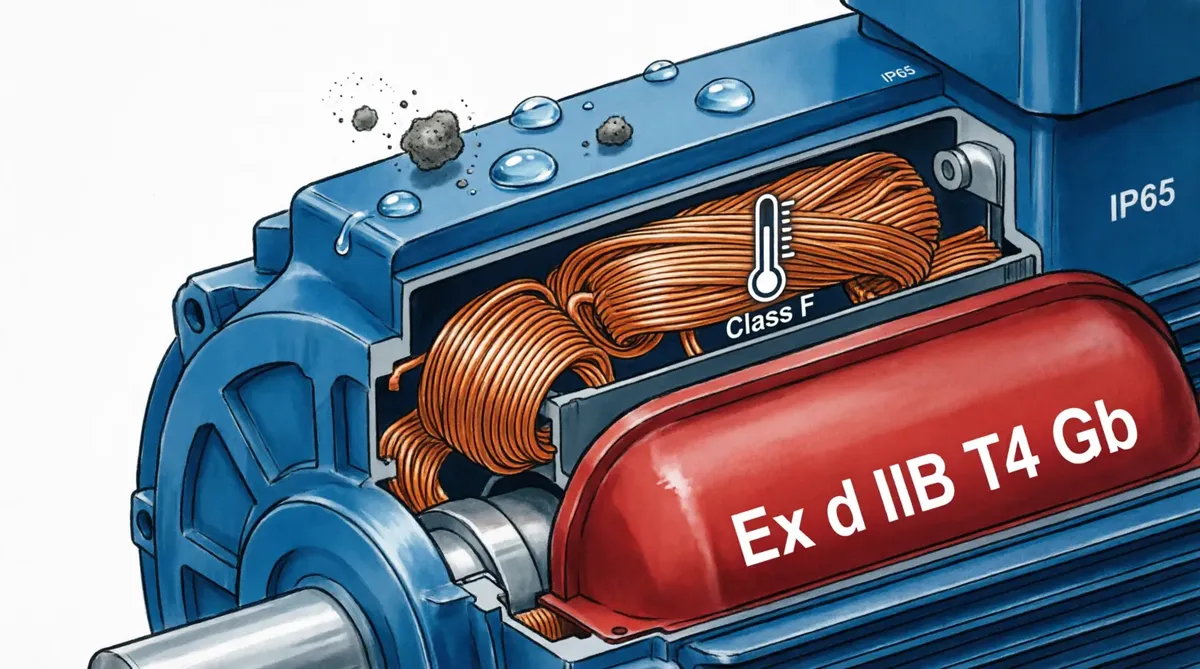

Для двигателей, которые работают в взрывоопасных зонах — на нефтехимических объектах, газовых производствах, угольных шахтах — вводится ещё один параметр: маркировка взрывозащиты Ex, которая подтверждается по отдельной группе стандартов серии ГОСТ IEC 60079. Такой двигатель обязательно имеет и маркировку IP, обычно не ниже IP55, но наличие высокой степени IP само по себе не означает взрывозащищённое исполнение. При подборе двигателя для взрывоопасной зоны нужно одновременно проверять соответствие по всем трём параметрам: маркировке Ex, степени IP и классу изоляции — упускать ни один из них нельзя.

Типичные ошибки при выборе класса изоляции и степени IP

• Выбор IP только по факту установки «на улице» или «в цеху», без учёта режима мойки и уборки помещения;
• Уверенность, что более высокий класс изоляции (например, H вместо B) компенсирует недостаточную степень защиты корпуса от влаги — это разные параметры, один не заменяет другой;
• Игнорирование дополнительных букв M и S в маркировке IP для двигателей с движущимся ротором — реальная защита при работе может отличаться от заявленной для неподвижного состояния;
• Доверие маркировке на шильдике без протокола испытаний, особенно при закупке двигателей у малоизвестных поставщиков — расхождение заявленного и фактического класса встречается на практике регулярно;
• Эксплуатация двигателя на грани максимальной температуры своего класса изоляции без запаса — особенно при работе с частотным преобразователем, где возможен дополнительный нагрев обмоток.

Как подтверждается степень защиты IP

Основанием для маркировки IP на шильдике служит протокол испытаний, выполненных в аккредитованной лаборатории по ГОСТ 14254-2015. Двигатель испытывают в собранном рабочем виде — с установленными кабельными вводами, уплотнениями и крышками, поскольку именно эти элементы конструкции чаще всего определяют реальную степень защиты, а не материал самого корпуса. Для серийной продукции дополнительно может оформляться сертификат соответствия, который распространяется на всю партию, а не только на испытанные образцы.

Если у поставщика нет протокола испытаний на заявленный класс IP, а закупка предполагает крупную партию или ответственный объект — насосную станцию, пищевое производство, тендерную поставку, — целесообразно заказать независимую проверку нескольких образцов до подписания контракта. Это обходится дешевле, чем последующая замена вышедшего из строя оборудования.

Что искать на шильдике электродвигателя

На заводской табличке двигателя обычно указаны: степень защиты IP, класс изоляции обмоток, номинальная мощность, напряжение питания, частота вращения, ток, класс энергоэффективности (IE), а для двигателей взрывозащищённого исполнения — дополнительно маркировка Ex. Для моделей с классом IP67 или IP68 в паспорте отдельно должны быть указаны предельная глубина и время погружения — этот параметр всегда определяется индивидуально по согласованию между производителем и заказчиком, и один и тот же класс IP68 у разных моделей может означать разные реальные предельные условия эксплуатации.

Часто задаваемые вопросы

Какой класс IP нужен электродвигателю для цеха с периодической мойкой оборудования?

Как минимум IP55 — этот класс защищает от прямой струи воды под давлением, а не только от брызг, которые перекрывает IP54. Для интенсивной мойки под высоким давлением стоит закладывать IP66.

Можно ли использовать двигатель с классом изоляции B в горячем цеху?

Формально можно, но с меньшим запасом по перегреву, чем у двигателя класса F или H. Если фактическая температура в помещении регулярно приближается к верхней границе допустимого нагрева для класса B, срок службы изоляции будет сокращаться быстрее расчётного — разумнее заранее заложить более термостойкий класс.

Заменяет ли высокий класс изоляции недостаточную степень защиты IP?

Нет. Это независимые параметры: один описывает термостойкость обмоток внутри корпуса, другой — защиту корпуса снаружи от пыли и воды. Двигатель с классом изоляции H и низкой степенью IP всё равно выйдет из строя во влажном помещении.

Как проверить реальную степень защиты IP у купленного двигателя?

Запросить у поставщика протокол испытаний аккредитованной лаборатории по ГОСТ 14254-2015. Если протокола нет, а партия крупная или объект ответственный, есть смысл провести независимые испытания образцов до основной закупки.

Что означают буквы M и S рядом с классом IP на шильдике?

Это уточнение, при каком состоянии ротора проводились испытания на защиту от воды: M — при вращающемся, S — при неподвижном. Отсутствие букв означает, что производитель не разделяет эти два состояния в документации, и при работе под нагрузкой реальная защита может отличаться от заявленной.

Итог: как выбрать оба параметра одновременно

Правильный подбор электродвигателя начинается с анализа двух независимых сред: внешней (пыль, влага, режим уборки и мойки помещения) и внутренней (тепловая нагрузка при работе, частота пусков, наличие частотного преобразователя). Первая определяет нужную степень IP, вторая — класс изоляции обмоток. Для взрывоопасных зон к этим двум параметрам добавляется отдельная маркировка взрывозащиты Ex, которую нужно проверять наравне с остальными. Финальный шаг — сверка заявленных параметров с протоколом испытаний поставщика, особенно если речь идёт о партии двигателей для ответственного объекта: маркировка на шильдике без подтверждающего документа остаётся не более чем декларацией производителя.
