Универсальное и компактное устройство плавного пуска VEDA MCD1

Диапазон мощностей двигателя от 0,37 до 75 кВт
Для работы с однофазными и трехфазными двигателями
Встроенный байпас
Напряжение управления 24В или 220В
Встраиваемый интерфейс RS-485

УПП VEDA MCD1 предназначено для приводов на базе однофазных или трехфазных асинхронных электродвигателей 0,37-75 кВт. Оборудование оснащено байпасом для шунтирования устройства после разгона вала до номинальной скорости.

Оборудование:

Может оснащаться интерфейсом RS-485 с поддержкой Modbus RTU для связи с автоматизированной системой, кнопкой «Пуск» на панели для местного управления.
Обеспечивает старт на заданном токе или напряжении, разгон пропорциональным повышением напряжения, торможение выбегом или плавным снижением напряжения.
Выполняет функции защиты от перегрузок, обрыва фазы, короткого замыкания и других ненормальный режимов.

Питание управляющей цепи – 220 В переменного или 24 В постоянного тока. Область применения УПП – электроприводы насосов, компрессоров, вентиляторов и другого оборудования с нормальной, средней и тяжелой нагрузкой.

Получить консультацию

Скачайте анкету
Заполните данные
Отправьте на почту info@drives.ru

Инструкции и руководства

Каталоги и брошюры

Каталог VEDA MCD

Чертежи

12/24/36/48

Название

Страница 3 из 5

Устройство плавного пуска VEDA MCD1 — MCD13013 — VM-10-P37K-0075-T4-CV2-B

Устройство плавного пуска VEDA MCD1 — MCD13013 — VM-10-P37K-0075-T4-CV2-B

Типовой код:

VM-10-P37K-0075-T4-CV2-B

Типоразмер:

ВхШхГ, мм:

222х125х132

Масса, кг:

2,4

Выходная мощность, кВт:

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD13014 — VM-10-P45K-0090-T4-CV2-B

Устройство плавного пуска VEDA MCD1 — MCD13014 — VM-10-P45K-0090-T4-CV2-B

Типовой код:

VM-10-P45K-0090-T4-CV2-B

Типоразмер:

ВхШхГ, мм:

310х155х160

Масса, кг:

Выходная мощность, кВт:

Нет на складе

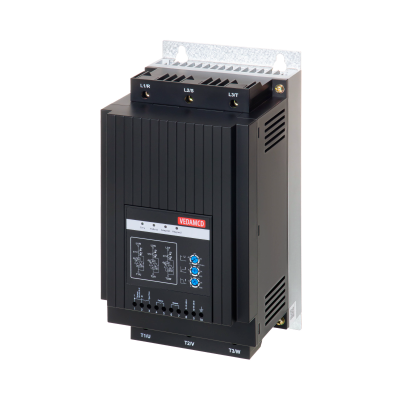

Устройство плавного пуска VEDA MCD1 — MCD13015 — VM-10-P55K-0110-T4-CV2-B

Устройство плавного пуска VEDA MCD1 — MCD13015 — VM-10-P55K-0110-T4-CV2-B

Типовой код:

VM-10-P55K-0110-T4-CV2-B

Типоразмер:

ВхШхГ, мм:

310х155х160

Масса, кг:

5,2

Выходная мощность, кВт:

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD13016 — VM-10-P75K-0150-T4-CV2-B

Устройство плавного пуска VEDA MCD1 — MCD13016 — VM-10-P75K-0150-T4-CV2-B

Типовой код:

VM-10-P75K-0150-T4-CV2-B

Типоразмер:

ВхШхГ, мм:

310х155х160

Масса, кг:

5,2

Выходная мощность, кВт:

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD13301 — VM-10-PK37-0002-S2-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD13301 — VM-10-PK37-0002-S2-CV2-B-M

Типовой код:

VM-10-PK37-0002-S2-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

0,37

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD13302 — VM-10-PK55-0003-S2-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD13302 — VM-10-PK55-0003-S2-CV2-B-M

Типовой код:

VM-10-PK55-0003-S2-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

0,55

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD13305 — VM-10-P1K5-0009-S2-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD13305 — VM-10-P1K5-0009-S2-CV2-B-M

Типовой код:

VM-10-P1K5-0009-S2-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

1,5

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD13306 — VM-10-P2K2-0012-S2-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD13306 — VM-10-P2K2-0012-S2-CV2-B-M

Типовой код:

VM-10-P2K2-0012-S2-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

2,2

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD13307 — VM-10-P3K7-0020-S2-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD13307 — VM-10-P3K7-0020-S2-CV2-B-M

Типовой код:

VM-10-P3K7-0020-S2-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

3,7

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD13308 — VM-10-P5K5-0030-S2-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD13308 — VM-10-P5K5-0030-S2-CV2-B-M

Типовой код:

VM-10-P5K5-0030-S2-CV2-B-M

Типоразмер:

ВхШхГ, мм:

222х125х132

Масса, кг:

Выходная мощность, кВт:

5,5

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD13309 — VM-10-P7K5-0045-S2-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD13309 — VM-10-P7K5-0045-S2-CV2-B-M

Типовой код:

VM-10-P7K5-0045-S2-CV2-B-M

Типоразмер:

ВхШхГ, мм:

222х125х132

Масса, кг:

Выходная мощность, кВт:

7,5

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14301 — VM-10-PK75-0001-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14301 — VM-10-PK75-0001-T4-CV2-B-M

Типовой код:

VM-10-PK75-0001-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

0,75

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14302 — VM-10-P1K1-0002-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14302 — VM-10-P1K1-0002-T4-CV2-B-M

Типовой код:

VM-10-P1K1-0002-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

1,1

Нет на складе

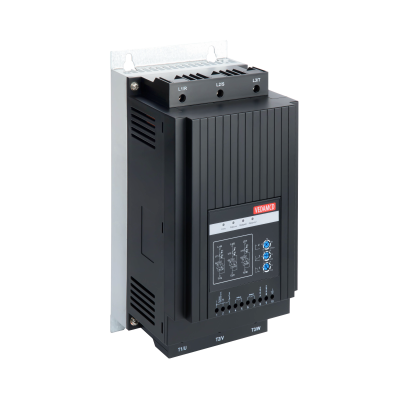

Устройство плавного пуска VEDA MCD1 — MCD14303 — VM-10-P1K5-0003-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14303 — VM-10-P1K5-0003-T4-CV2-B-M

Типовой код:

VM-10-P1K5-0003-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

1,5

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14304 — VM-10-P2K2-0004-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14304 — VM-10-P2K2-0004-T4-CV2-B-M

Типовой код:

VM-10-P2K2-0004-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

2,2

Нет на складе

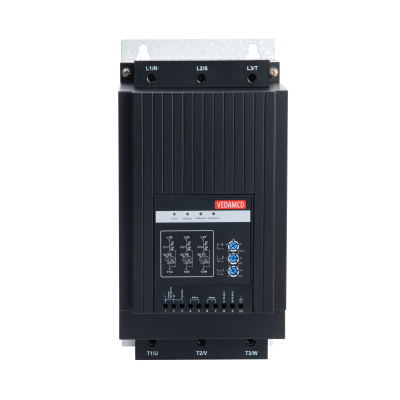

Устройство плавного пуска VEDA MCD1 — MCD14305 — VM-10-P3K7-0007-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14305 — VM-10-P3K7-0007-T4-CV2-B-M

Типовой код:

VM-10-P3K7-0007-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

3,7

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14306 — VM-10-P5K5-0011-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14306 — VM-10-P5K5-0011-T4-CV2-B-M

Типовой код:

VM-10-P5K5-0011-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

5,5

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14307 — VM-10-P7K5-0015-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14307 — VM-10-P7K5-0015-T4-CV2-B-M

Типовой код:

VM-10-P7K5-0015-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

200х108х105

Масса, кг:

1,4

Выходная мощность, кВт:

7,5

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14308 — VM-10-P11K-0022-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14308 — VM-10-P11K-0022-T4-CV2-B-M

Типовой код:

VM-10-P11K-0022-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

200х108х105

Масса, кг:

1,4

Выходная мощность, кВт:

Нет на складе

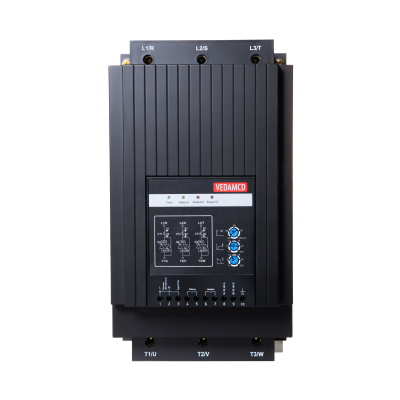

Устройство плавного пуска VEDA MCD1 — MCD14309 — VM-10-P15K-0030-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14309 — VM-10-P15K-0030-T4-CV2-B-M

Типовой код:

VM-10-P15K-0030-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

222х125х132

Масса, кг:

2,4

Выходная мощность, кВт:

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14310 — VM-10-P18K-0037-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14310 — VM-10-P18K-0037-T4-CV2-B-M

Типовой код:

VM-10-P18K-0037-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

222х125х132

Масса, кг:

2,4

Выходная мощность, кВт:

18,5

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14311 — VM-10-P22K-0045-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14311 — VM-10-P22K-0045-T4-CV2-B-M

Типовой код:

VM-10-P22K-0045-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

222х125х132

Масса, кг:

2,4

Выходная мощность, кВт:

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14312 — VM-10-P30K-0060-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14312 — VM-10-P30K-0060-T4-CV2-B-M

Типовой код:

VM-10-P30K-0060-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

222х125х132

Масса, кг:

2,4

Выходная мощность, кВт:

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14313 — VM-10-P37K-0075-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14313 — VM-10-P37K-0075-T4-CV2-B-M

Типовой код:

VM-10-P37K-0075-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

222х125х132

Масса, кг:

2,4

Выходная мощность, кВт:

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14314 — VM-10-P45K-0090-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14314 — VM-10-P45K-0090-T4-CV2-B-M

Типовой код:

VM-10-P45K-0090-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

310х155х160

Масса, кг:

Выходная мощность, кВт:

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14315 — VM-10-P55K-0110-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14315 — VM-10-P55K-0110-T4-CV2-B-M

Типовой код:

VM-10-P55K-0110-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

310х155х160

Масса, кг:

5,2

Выходная мощность, кВт:

Нет на складе

Устройство плавного пуска VEDA MCD1 — MCD14316 — VM-10-P75K-0150-T4-CV2-B-M

Устройство плавного пуска VEDA MCD1 — MCD14316 — VM-10-P75K-0150-T4-CV2-B-M

Типовой код:

VM-10-P75K-0150-T4-CV2-B-M

Типоразмер:

ВхШхГ, мм:

310х155х160

Масса, кг:

5,2

Выходная мощность, кВт:

Нет на складе

Устройство плавного пуска VEDA MCD1— MCD11101 — VM-10-PK37-0002-S2-CV1

Устройство плавного пуска VEDA MCD1— MCD11101 — VM-10-PK37-0002-S2-CV1

Типовой код:

VM-10-PK37-0002-S2-CV1

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

0,37

Нет на складе

Устройство плавного пуска VEDA MCD1— MCD11102 — VM-10-PK55-0003-S2-CV1

Устройство плавного пуска VEDA MCD1— MCD11102 — VM-10-PK55-0003-S2-CV1

Типовой код:

VM-10-PK55-0003-S2-CV1

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

0,55

Нет на складе

Устройство плавного пуска VEDA MCD1— MCD11103 — VM-10-PK75-0004-S2-CV1

Устройство плавного пуска VEDA MCD1— MCD11103 — VM-10-PK75-0004-S2-CV1

Типовой код:

VM-10-PK75-0004-S2-CV1

Типоразмер:

ВхШхГ, мм:

175х92х95

Масса, кг:

0,8

Выходная мощность, кВт:

0,75

Нет на складе
