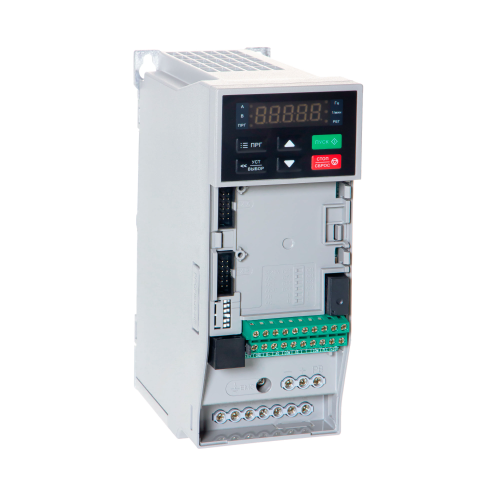

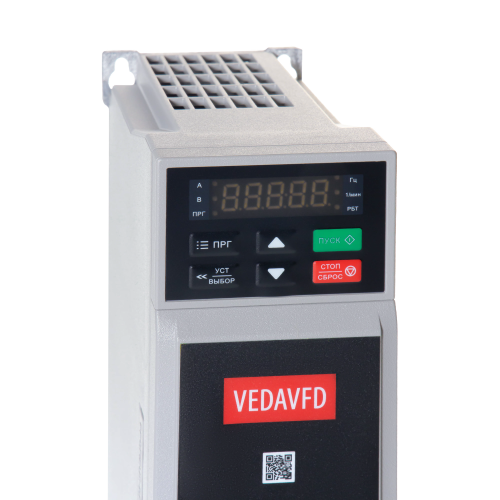

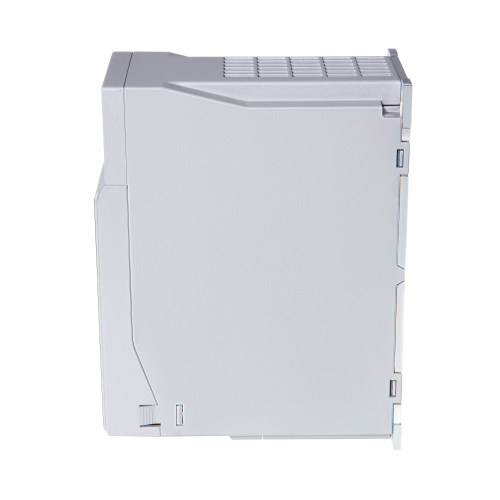

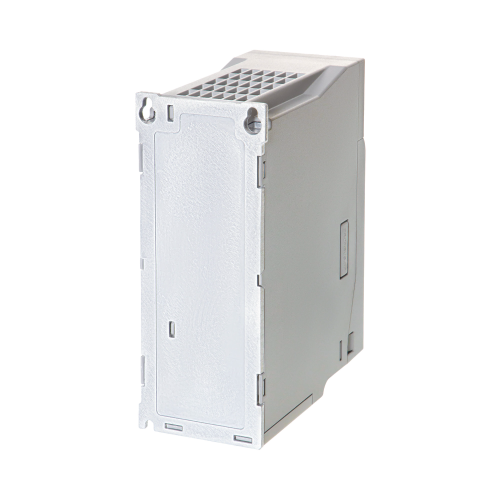

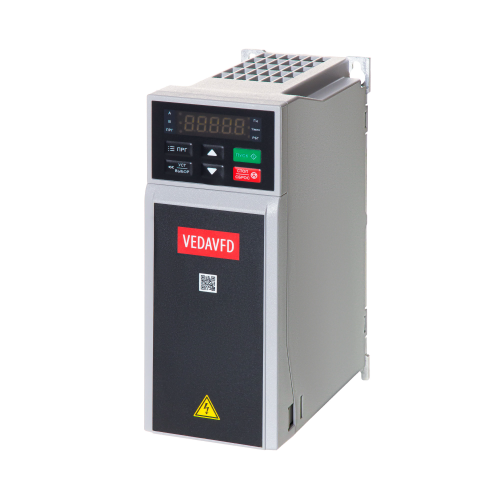

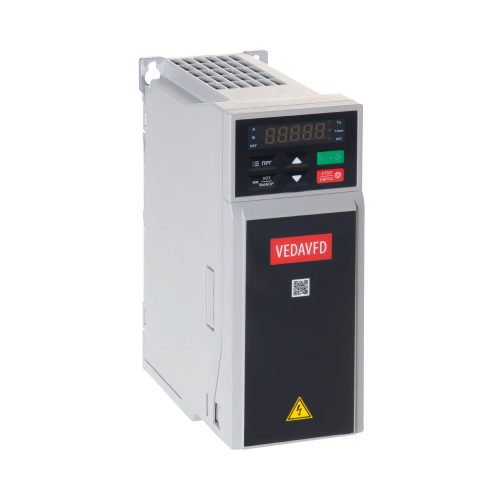

Преобразователь частоты VEDA VFD VF-101 Basic Drive (Базовый привод) c нормальной перегрузкой — ABC00028 — VF-101-P7K5-0017-A-T4-E20-B-H
Описание
Преобразователь частоты VEDA VFD VF-101 Basic Drive (Базовый привод) с нормальной перегрузкой — ABC00028 — VF-101-P7K5-0017-A-T4-E20-B-H.
Специализированный преобразователь частоты совместим с различными сетевыми протоколами. Данная серия имеет специальные насосные и вентиляторные функции. Подходит для применения с насосами, вентиляторами, системами пожаротушения.
Входное напряжение 3*380В.
Максимальная выходная мощность 7,5 кВт. Тепловые потери 225 Вт.
Номинальный ток 17A. Перегрузочная способность нормальная: 120% — 35 с, 140% — 9 с, 150% — 3 с. Класс защиты IP20. Встроенный тормозной прерыватель.
Преобразователь частоты имеет базовый класс ЭМС. Без дросселя.
Характеристики
Типовой код
VF-101-P7K5-0017-A-T4-E20-B-H
Серия
VF-101 Basic Drive
Напряжение, В
3
Краткое описание
VF-101 Basic Drive c нормальной перегрузкой, 3х380В
Выходная мощность, кВт
7.5
Входное напряжение, В
3х400
Выходное напряжение, В
Трехфазное, 0-100 % входного напряжения, погрешность
±2,5%
Номинальный выходной ток, А
17
Перегрузочная способность, %
120
Торм.ключ
Да
Дроссель шины постоянного тока
Нет
Количество и тип входов
5 цифровых входа; 2 аналоговых входа (0-10 В или 0/4-20 мА)
Количество и тип выходов
1 аналоговый выход (0-10 В или 0/4-20 мА) 1 релейный выход 1; цифровой выход (с открытым коллектором), (импульсный выход)
Канал связи
Modbus RTU
Панель оператора
Цифровая
Фильтр ЭМС
Базовый
Тепловые потери, Вт
225
Панель оператора
Цифровая
Степень защиты
IP20
ВхШхГ, мм
245х100х155
Масса, кг
1,9
Ток перегрузки 120%
20,4
Документация
Инструкции
expand_more- Приложение к инструкции по эксплуатации VF-101 функция STO.pdf
- Руководство по эксплуатации карты Profinet для VF-101.pdf
- Инструкция по эксплуатации VEDAVFD VF-101.pdf
- Инструкция по эксплуатации карты PBC00009 (EtherCAT).pdf
- Инструкция по эксплуатации карты PBC00005 (Encoder TTL).pdf
- Инструкция по эксплуатации карты PBC00004_PBC00027.pdf
- Инструкция по эксплуатации панель оператора PBV10101 (VC-H-4-SW01).pdf
- Инструкция по эксплуатации карты PBC0032 (Ethernet IP).pdf
- Ввод в эксплуатацию VF-101.pdf
- Инструкция по эксплуатации карты PBC00002 (Profibus).pdf
- Краткая инструкция по эксплуатации VF-101.pdf
- Программа VEDA CST. Подключение к преобразователю частоты VEDA VFD.pdf
- Руководство по монтажу ПЧ VF-101 HBC IP54.pdf
- Инструкция по эксплуатации карты PBC00008 (CANopen).pdf
- Инструкция по эксплуатации карты PBC00018 (ModbusTCP,IP).pdf
- Карта Энкодер PBC00006.pdf
- Карта резольвера PBC00007.pdf
- Руководство по монтажу DBC IP54.pdf
- Приложение к инструкции по эксплуатации VF-101 функция STO.pdf
- Силовые клеммы и инструкции по электромонтажу VF-101.pdf
