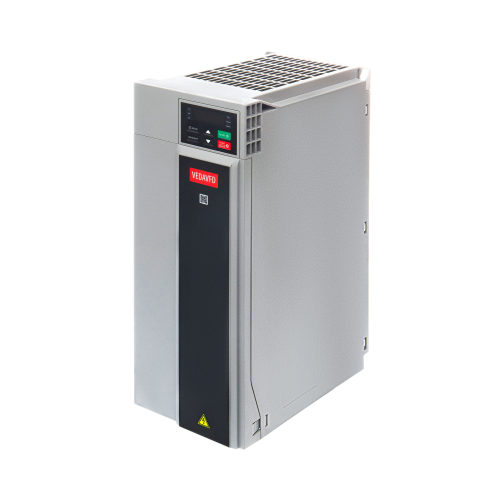

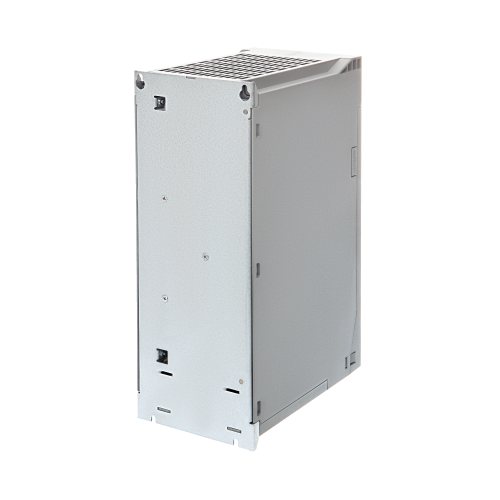

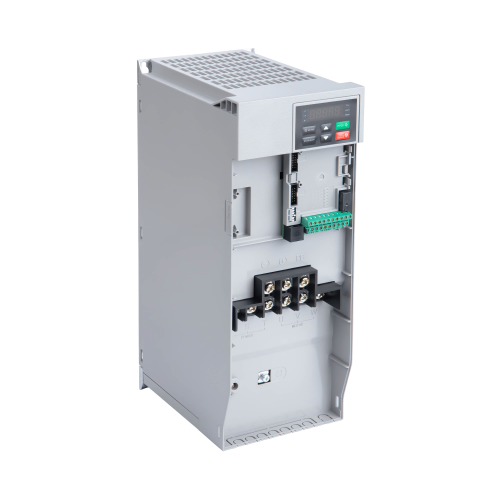

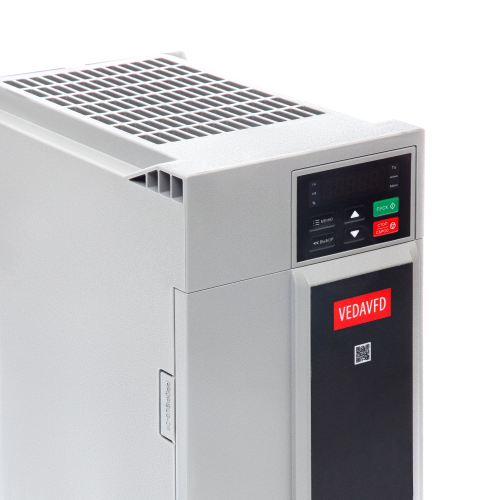

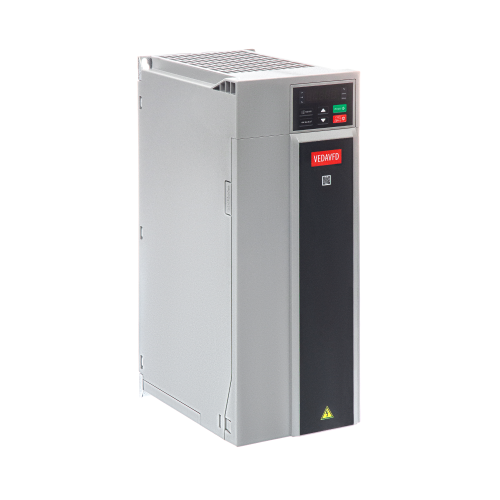

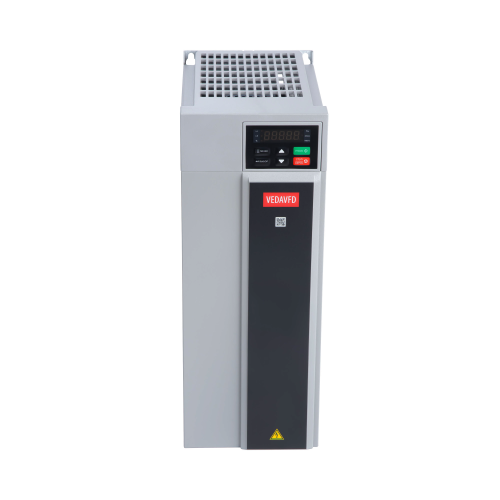

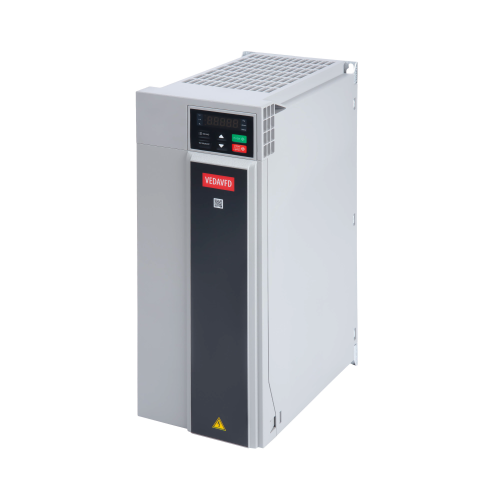

Преобразователь частоты VEDA VFD VF-101 Basic Drive (Базовый привод) c нормальной перегрузкой — ABC00050 — VF-101-P450-0810-A-T4-E20-N-H-D
Описание
Преобразователь частоты VEDA VFD VF-101 Basic Drive (Базовый привод) с нормальной перегрузкой — ABC00050 — VF-101-P450-0810-A-T4-E20-N-H-D.
Специализированный преобразователь частоты совместим с различными сетевыми протоколами. Данная серия имеет специальные насосные и вентиляторные функции. Подходит для применения с насосами, вентиляторами, системами пожаротушения.
Входное напряжение 3*380В.
Максимальная выходная мощность 450 кВт. Тепловые потери 9000 Вт.
Номинальный ток 810A. Перегрузочная способность нормальная: 120% — 35 с, 140% — 9 с, 150% — 3 с. Класс защиты IP20. Без тормозного прерывателя.
Преобразователь частоты имеет базовый класс ЭМС. Встроенный DC-дроссель.
Характеристики
Типовой код
VF-101-P450-0810-A-T4-E20-N-H-D
Серия
VF-101 Basic Drive
Напряжение, В
3
Краткое описание
VF-101 Basic Drive c нормальной перегрузкой, 3х380В
Выходная мощность, кВт
450
Входное напряжение, В
3х400
Выходное напряжение, В
Трехфазное, 0-100 % входного напряжения, погрешность
±2,5%
Номинальный выходной ток, А
810
Перегрузочная способность, %
120
Торм.ключ
Нет
Дроссель шины постоянного тока
Да
Количество и тип входов
5 цифровых входа; 2 аналоговых входа (0-10 В или 0/4-20 мА)
Количество и тип выходов
1 аналоговый выход (0-10 В или 0/4-20 мА) 1 релейный выход 1; цифровой выход (с открытым коллектором), (импульсный выход)
Канал связи
Modbus RTU

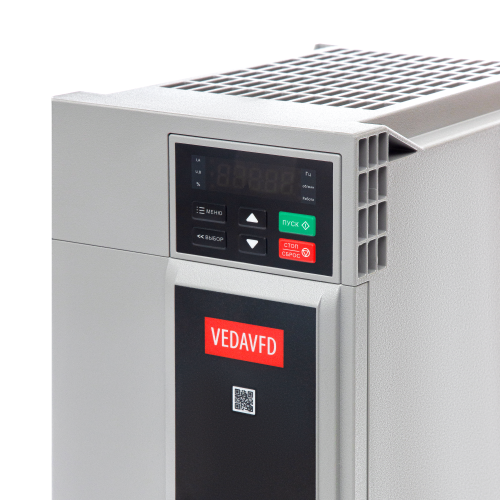

Панель оператора
Съемная двухстрочная цифровая
Фильтр ЭМС
Базовый
Тепловые потери, Вт
9000
Панель оператора
Съемная двухстрочная цифровая
Степень защиты
IP20
ВхШхГ, мм
1250х404,4х545
Масса, кг
167
Ток перегрузки 120%
972
Документация
Инструкции
expand_more- Инструкция по эксплуатации карты PBC00005 (Encoder TTL).pdf
- Инструкция по эксплуатации панель оператора PBV10101 (VC-H-4-SW01).pdf
- Ввод в эксплуатацию VF-101.pdf
- Инструкция по эксплуатации карты PBC00002 (Profibus).pdf

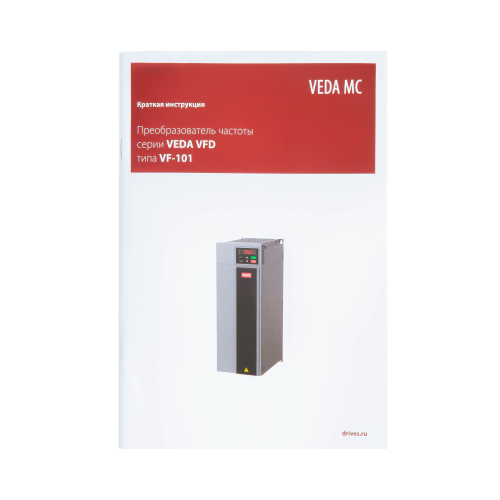

- Краткая инструкция по эксплуатации VF-101.pdf
