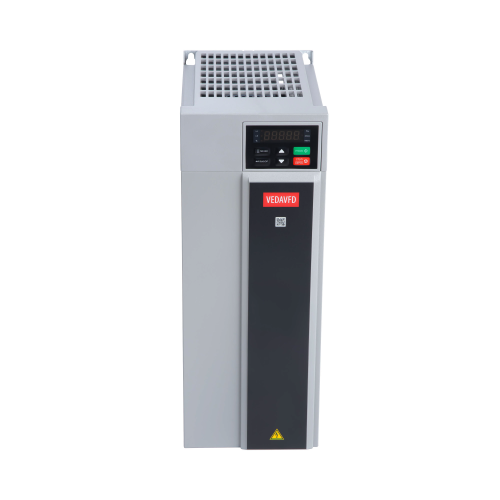

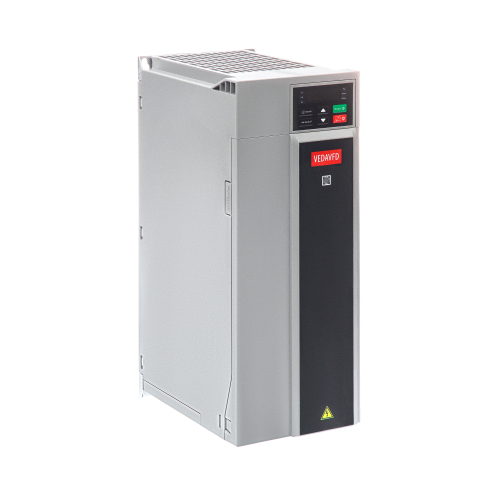

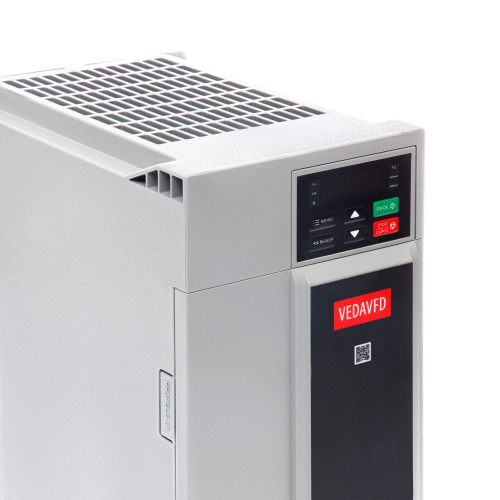

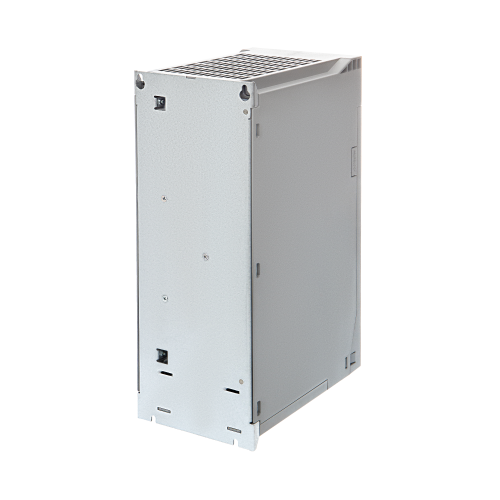

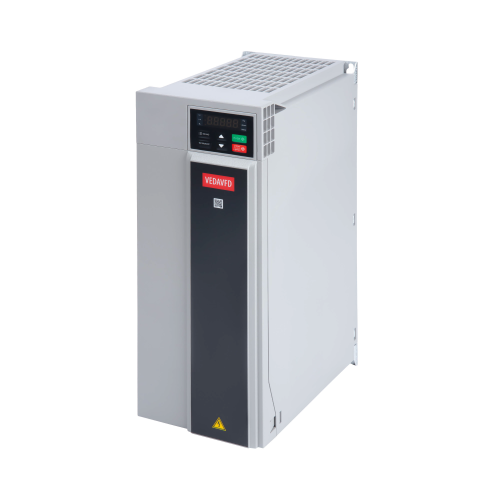

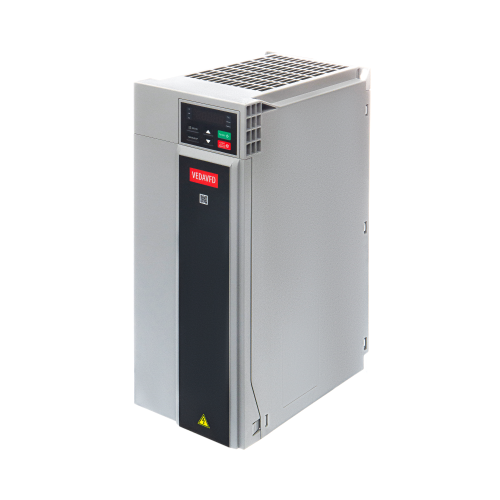

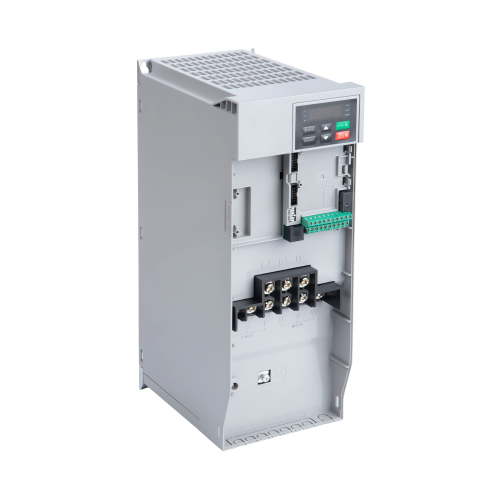

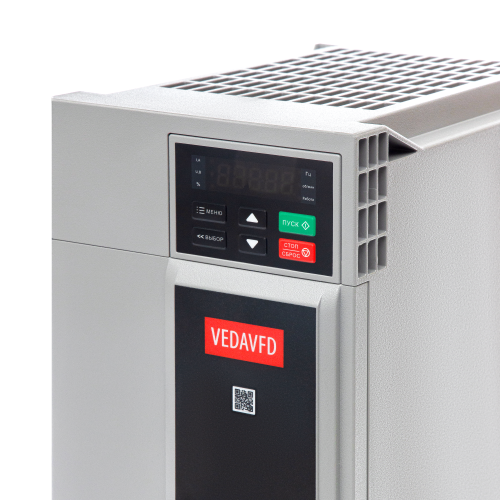

Преобразователь частоты VEDA VFD VF-101 Basic Drive (Базовый привод) c нормальной перегрузкой — ABC00053 — VF-101-P630-01200-A-T4-E20-N-H-D
Описание
Преобразователь частоты VEDA VFD VF-101 Basic Drive (Базовый привод) с нормальной перегрузкой — ABC00053 — VF-101-P630-1200-A-T4-E20-N-H-D.
Специализированный преобразователь частоты совместим с различными сетевыми протоколами. Данная серия имеет специальные насосные и вентиляторные функции. Подходит для применения с насосами, вентиляторами, системами пожаротушения.
Входное напряжение 3*380В.
Максимальная выходная мощность 630 кВт. Тепловые потери 12600 Вт.
Номинальный ток 1200A. Перегрузочная способность нормальная: 120% — 35 с, 140% — 9 с, 150% — 3 с. Класс защиты IP20. Без тормозного прерывателя.
Преобразователь частоты имеет базовый класс ЭМС. Встроенный DC-дроссель.
Характеристики
Типовой код
VF-101-P630-1200-A-T4-E20-N-H-D
Серия
VF-101 Basic Drive
Напряжение, В
3
Краткое описание
VF-101 Basic Drive c нормальной перегрузкой, 3х380В
Выходная мощность, кВт
630
Входное напряжение, В
3х400
Выходное напряжение, В
Трехфазное, 0-100 % входного напряжения, погрешность
±2,5%
Номинальный выходной ток, А
1200
Перегрузочная способность, %
120
Торм.ключ
Нет
Дроссель шины постоянного тока
Да
Количество и тип входов
5 цифровых входа; 2 аналоговых входа (0-10 В или 0/4-20 мА)
Количество и тип выходов
1 аналоговый выход (0-10 В или 0/4-20 мА) 1 релейный выход 1; цифровой выход (с открытым коллектором), (импульсный выход)
Канал связи
Modbus RTU
Панель оператора
Съемная двухстрочная цифровая
Фильтр ЭМС
Базовый
Тепловые потери, Вт
12600
Панель оператора
Съемная двухстрочная цифровая
Степень защиты
IP20
ВхШхГ, мм
1400х469,7х545
Масса, кг
235
Ток перегрузки 120%
1440
Документация
Инструкции
expand_more- Инструкция по эксплуатации карты PBC00005 (Encoder TTL).pdf
- Инструкция по эксплуатации панель оператора PBV10101 (VC-H-4-SW01).pdf
- Ввод в эксплуатацию VF-101.pdf
- Инструкция по эксплуатации карты PBC00002 (Profibus).pdf
- Краткая инструкция по эксплуатации VF-101.pdf
- Программа VEDA CST. Подключение к преобразователю частоты VEDA VFD.pdf
- Карта Энкодер PBC00006.pdf
- Карта резольвера PBC00007.pdf
- Приложение к инструкции по эксплуатации VF-101 функция STO.pdf
- Руководство по монтажу ПЧ VF-101 HBC IP54.pdf
- Приложение к инструкции по эксплуатации VF-101 функция STO.pdf
- Инструкция по эксплуатации карты PBC00008 (CANopen).pdf
- Инструкция по эксплуатации VEDAVFD VF-101.pdf
- Инструкция по эксплуатации карты PBC00018 (ModbusTCP,IP).pdf
- Инструкция по эксплуатации карты PBC00004_PBC00027.pdf
- Инструкция по эксплуатации карты PBC0032 (Ethernet IP).pdf
- Руководство по монтажу DBC IP54.pdf
- Силовые клеммы и инструкции по электромонтажу VF-101.pdf
- Руководство по эксплуатации карты Profinet для VF-101.pdf
- Инструкция по эксплуатации карты PBC00009 (EtherCAT).pdf
