Отличия частотного преобразователя и устройства плавного пуска

Эти устройства существенно различаются как по принципу действия, так и по функциональному назначению.

Благодаря невысокой стоимости, простоте конструкции и другим достоинствам, асинхронные электрические двигатели широко используются в приводах бытовых инструментов и промышленного оборудования. Их основные недостатки – большие пусковые токи и затруднения регулирования частоты вращения.

Для регулировки скорости вращения ротора электрических машин такого типа, обеспечения плавного запуска и торможения в схемах электропривода используются частотные преобразователи и устройства плавного пуска (УПП).

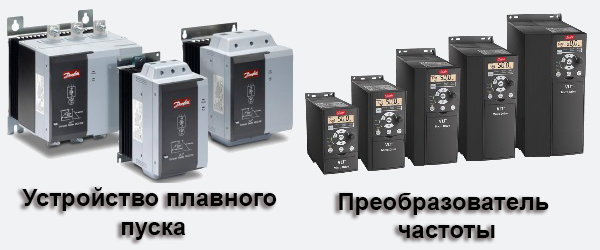

сравнение преобразователей частоты и устройств плавного пуска

Принцип действия

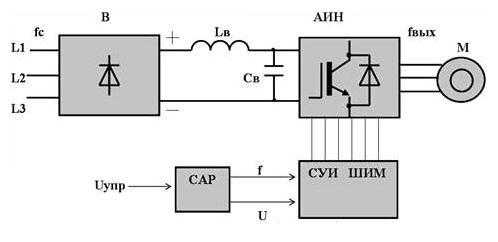

Принцип действия частотных преобразователей основан на изменении скорости вращения электродвигателя при изменении частоты питающего напряжения. Самое широкое распространение получили ЧП на базе схемы двойного преобразования с ШИМ-модуляцией. Такая схема включает в себя выпрямитель, блок управления и инвертор. Питающее переменное напряжение сначала выпрямляется, затем инвертируется в напряжение другой частоты. Задание значений частоты определяется широтой и длительностью управляющих импульсов, отпирающих полевые транзисторы инвертора.

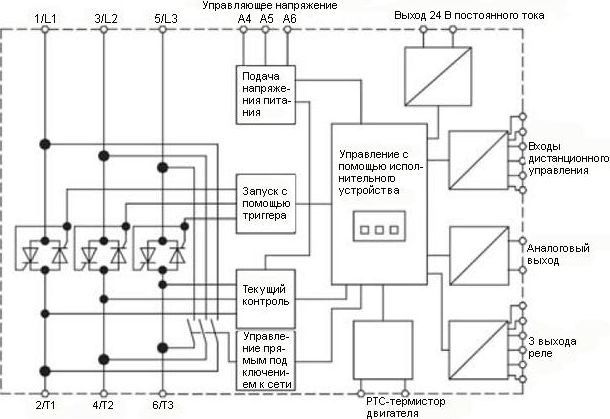

Устройства плавного пуска бесступенчато изменяют величину напряжения, подаваемого на обмотки электродвигателя во время его пуска, разгона и торможения. Принцип действия УПП основан на бестрансформаторном регулировании напряжения в цепи обмоток статора электродвигателя.

При достижении номинальной частоты вращения вала двигателя, включаются шунтирующий контактор, ток в силовой цепи протекает, минуя УПП. Таким образом, устройство плавного пуска включатся только при запуске и остановке электрической машины.

Назначение преобразователя частоты и устройства плавного пуска

Частотные преобразователи – многофункциональные устройства. Их используют:

  • Для обеспечения регулирования скорости вращения ротора и необходимого момента силы на валу электрических машин в зависимости от фактической нагрузки.
  • Для ограничения пусковых токов и защиты электродвигателя от аварий и ненормальных режимов работы.
  • Точного позиционирования вала двигателя претенциозных механизмов.
  • Поддержание необходимых величин технологических параметров.

ЧП позволяет обойтись без редукторов, электромагнитных муфт и других устройств для механического регулирования скорости.

Устройства плавного пуска применяются:

  • Для запуска и остановки электродвигателей в плавном режиме.
  • Для снижения пусковых токов.
  • При использовании электродвигателей в сети ограниченной мощности.
  • Синхронизации момента на валу двигателя с нагрузкой при пуске оборудования.

Назначение УПП и частотных регуляторов существенно различаются. Существуют модели УПП, позволяющие изменять скорость вращения ротора электродвигателя. Они не заменяют частотный преобразователь, так как не предназначены для длительной эксплуатации в таком режиме.

Когда следует выбрать УПП и в каких случаях необходим частный преобразователь

При помощи преобразователя частоты можно решить практически любые задачи. Выбор УПП вместо частотника имеет в основном только экономическое обоснование. Перед выбором необходимо тщательно проанализировать условия работы электропривода, его цели и задачи, параметры питающей сети и другие факторы.

УПП выбирают:

  • Для обеспечения низкого крутящего момента при пуске механизма или технологической установки.
  • При небольшой или средней нагрузке.
  • Для эксплуатации на номинальной скорости вращения электродвигателя.
  • При необходимости снижения ударной нагрузки на шестеренки редуктора или другого механизма.
  • В условиях, когда плавный запуск и ограничение пусковых токов являются главными требованиями.

Частотные преобразователи целесообразно выбрать:

  • Для оборудования, работающего с переменной нагрузкой.
  • При необходимости изменения скорости вращения двигателя выше или ниже номинальной.
  • Для повышения энергоэффективности привода.

Главные преимущества устройств плавного пуска перед преобразователями частоты – небольшие габариты и низкая стоимость. Размеры и стоимость этих устройств одинаковой мощности могут различаться в 1, 5–10 раз.

Частотные преобразователи и УПП обеспечивают:

  • Снижение износа электродвигателей, а также производственного оборудования. За счет снижения негативного влияния токов большой величины, отсутствия ударной нагрузки при запуске возможно удлинить промежутки между текущими и капитальными ремонтами оборудования и электрических машин.
  • Экономию электроэнергии. Снижение потребляемой мощности в УПП достигается ограничением тока при запуске. Частотные преобразователи позволяют синхронизировать работу привода с требуемой нагрузкой.
  • Возможность управления приводом с удаленных пунктов и интеграции электроприводов в АСУТП или САР. Частотные преобразователи и УПП комплектуются микроконтроллерами, поддерживающие один или несколько протоколов обмена данными.
  • Защиту электродвигателя от перегрева, несимметричной нагрузки, перегрузок и других аварийных режимов. ЧП и УПП имеют входы для подключения датчиков температуры, реле аварий. Они осуществляют отключение двигателей при неисправностях или авариях в сети.

Выбор конкретного устройства зависит от требований к электроприводу и промышленному оборудованию и особенностей сети. Он осуществляется на основании анализа производственных факторов, инженерно-технических и экономических расчетов.
