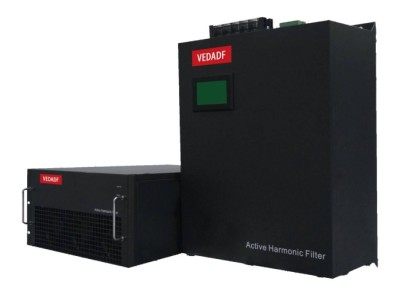

Активные фильтры VEDADF

VEDADF – это активный фильтр для подавления гармонических искажений тока или напряжения. Фильтр оптимизирован для большинства применений: индивидуальная или групповая компенсация для преобразователей частоты, светодиодное освещение, импульсные источники питания, тиристорные регуляторы мощности, регуляторы двигателей постоянного тока и пр.

Активный фильтр VEDADF работает в автоматическом режиме, обеспечивая мониторинг системы в режиме реального времени и исключая эффекты перекомпенсации и резонанса в сети. При правильном подборе типоразмера фильтра он уменьшает гармоническое искажение до уровня менее 5 %. Индивидуальная настройка осуществляется за счет настройки специальных параметров и 11 возможных режимов компенсации.

Кроме компенсации гармонических искажений активный фильтр VEDADF обеспечивает снижение реактивной мощности и дисбаланса нагрузки в сети.

Основные характеристики:
• Напряжение питания: 380-415 В, 660-690 В
• Номинальный ток силовых модулей: от 25 А до 150А
• Для повышения номинального тока модули могут монтироваться по параллельной схеме с использованием внешней панели оператора 7” для настройки и мониторинга
• КПД > 98%
• Степень защиты IP20 (IP54 опционально)
• Воздушное принудительное охлаждение
• Встроенная панель оператора для настройки и мониторинга 4.3”
• Протокол связи Modbus RTU (Modbus TCP/IP опционально)

Получить консультацию

Скачайте анкету
Заполните данные
Отправьте на почту info@drives.ru

Инструкции и руководства

Руководство пользователя Активный фильтр гармоник VEDADF

Каталоги и брошюры

Каталог по выбору фильтров

Видео о серии

КАТАЛОГ ТОВАРОВ

ФИЛЬТР ТОВАРОВ

Новости

20 октября 2025

Применение источников бесперебойного питания в промышленности

13 августа 2025

Мотор-редукторы для ковшовых элеваторов

1 августа 2025

Мотор-редуктор для буровой установки

Смотреть все

12/24/36/48

Название

Страница 4 из 4

Активные фильтры VEDADF — VEDADF-150-T4-33+B+E+G+PRO

Активные фильтры VEDADF — VEDADF-150-T4-33+B+E+G+PRO

Прошивка:

PRO

Тип сети:

3 фазы - 3 жилы

Входы/выхода:

2 DI, 2 RO

Протокол связи:

Modbus TCP

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-33+B+E+PRO

Активные фильтры VEDADF — VEDADF-150-T4-33+B+E+PRO

Тип сети:

3 фазы - 3 жилы

Входы/выхода:

2 DI, 2 RO

Протокол связи:

Modbus TCP

Индикация и мониторинг:

Светодиодная индикация

Исполнение:

монтаж в стойку

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-33+B+M

Активные фильтры VEDADF — VEDADF-150-T4-33+B+M

Тип сети:

3 фазы - 3 жилы

Протокол связи:

Modbus RTU

Индикация и мониторинг:

Светодиодная индикация

Исполнение:

монтаж в стойку

Вес, кг:

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-33+B+M+G

Активные фильтры VEDADF — VEDADF-150-T4-33+B+M+G

Тип сети:

3 фазы - 3 жилы

Протокол связи:

Modbus RTU

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Исполнение:

монтаж в стойку

Вес, кг:

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-33+B+M+G+PRO

Активные фильтры VEDADF — VEDADF-150-T4-33+B+M+G+PRO

Прошивка:

PRO

Тип сети:

3 фазы - 3 жилы

Протокол связи:

Modbus RTU

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Исполнение:

монтаж в стойку

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-33+B+M+PRO

Активные фильтры VEDADF — VEDADF-150-T4-33+B+M+PRO

Прошивка:

PRO

Тип сети:

3 фазы - 3 жилы

Протокол связи:

Modbus RTU

Индикация и мониторинг:

Светодиодная индикация

Исполнение:

монтаж в стойку

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+A+E+G

Активные фильтры VEDADF — VEDADF-150-T4-34+A+E+G

Тип сети:

3 фазы - 4 жилы

Входы/выхода:

2 DI, 2 RO

Протокол связи:

Modbus TCP

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Исполнение:

монтаж на стену

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+A+E+G+PRO

Активные фильтры VEDADF — VEDADF-150-T4-34+A+E+G+PRO

Прошивка:

PRO

Тип сети:

3 фазы - 4 жилы

Входы/выхода:

2 DI, 2 RO

Протокол связи:

Modbus TCP

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+A+M+G

Активные фильтры VEDADF — VEDADF-150-T4-34+A+M+G

Тип сети:

3 фазы - 4 жилы

Протокол связи:

Modbus RTU

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Исполнение:

монтаж на стену

Вес, кг:

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+A+M+G+PRO

Активные фильтры VEDADF — VEDADF-150-T4-34+A+M+G+PRO

Прошивка:

PRO

Тип сети:

3 фазы - 4 жилы

Протокол связи:

Modbus RTU

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Исполнение:

монтаж на стену

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+B+E

Активные фильтры VEDADF — VEDADF-150-T4-34+B+E

Тип сети:

3 фазы - 4 жилы

Входы/выхода:

2 DI, 2 RO

Протокол связи:

Modbus TCP

Индикация и мониторинг:

Светодиодная индикация

Исполнение:

монтаж в стойку

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+B+E+G

Активные фильтры VEDADF — VEDADF-150-T4-34+B+E+G

Тип сети:

3 фазы - 4 жилы

Входы/выхода:

2 DI, 2 RO

Протокол связи:

Modbus TCP

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Исполнение:

монтаж в стойку

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+B+E+G+PRO

Активные фильтры VEDADF — VEDADF-150-T4-34+B+E+G+PRO

Прошивка:

PRO

Тип сети:

3 фазы - 4 жилы

Входы/выхода:

2 DI, 2 RO

Протокол связи:

Modbus TCP

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+B+E+PRO

Активные фильтры VEDADF — VEDADF-150-T4-34+B+E+PRO

Тип сети:

3 фазы - 4 жилы

Входы/выхода:

2 DI, 2 RO

Протокол связи:

Modbus TCP

Индикация и мониторинг:

Светодиодная индикация

Исполнение:

монтаж в стойку

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+B+M

Активные фильтры VEDADF — VEDADF-150-T4-34+B+M

Тип сети:

3 фазы - 4 жилы

Протокол связи:

Modbus RTU

Индикация и мониторинг:

Светодиодная индикация

Исполнение:

монтаж в стойку

Вес, кг:

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+B+M+G

Активные фильтры VEDADF — VEDADF-150-T4-34+B+M+G

Тип сети:

3 фазы - 4 жилы

Протокол связи:

Modbus RTU

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Исполнение:

монтаж в стойку

Вес, кг:

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+B+M+G+PRO

Активные фильтры VEDADF — VEDADF-150-T4-34+B+M+G+PRO

Прошивка:

PRO

Тип сети:

3 фазы - 4 жилы

Протокол связи:

Modbus RTU

Индикация и мониторинг:

Сенсорная панель управления 4.3"

Исполнение:

монтаж в стойку

Нет на складе

Активные фильтры VEDADF — VEDADF-150-T4-34+B+M+PRO

Активные фильтры VEDADF — VEDADF-150-T4-34+B+M+PRO

Прошивка:

PRO

Тип сети:

3 фазы - 4 жилы

Протокол связи:

Modbus RTU

Индикация и мониторинг:

Светодиодная индикация

Исполнение:

монтаж в стойку

Нет на складе

Плата входов/выходов, напряжение + Ethernet Modbus TCP для HMI 7" VEDADF — PSB10003

Протокол передачи данных:

Modbus TCP/IP

Интерфейс:

RJ-45

Количество дискретных входов:

2RO; пост.напряжение до 28 В, ток до 8А; перем.напряжение до 277 В

Дискретные входы:

2DI; пост.напряжение 10-20 В

Цвет:

Серый

Нет на складе

Плата входов/выходов, напряжение + Ethernet Modbus TCP — PSB10002

Протокол передачи данных:

Modbus TCP/IP

Интерфейс:

RJ-45

Количество дискретных входов:

2RO; пост.напряжение до 28 В, ток до 8А; перем.напряжение до 277 В

Дискретные входы:

2DI; пост.напряжение 10-20 В

Цвет:

Черный

Нет на складе

Сенсорная панель управления (HMI) 7" VEDADF — KSB10002

Протокол передачи данных:

Modbus RTU

Интерфейс:

RS-485/USB

Количество дискретных входов:

Дискретные входы:

Цвет:

Серый

Нет на складе
