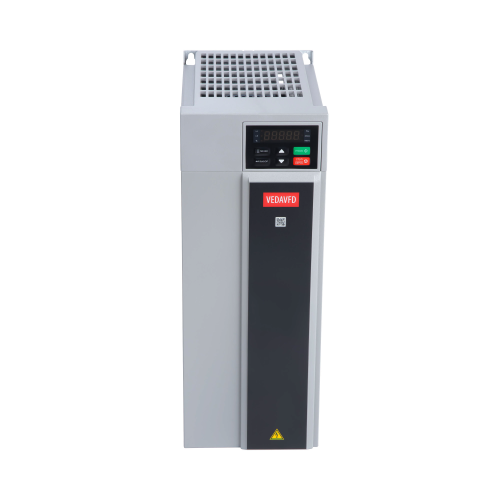

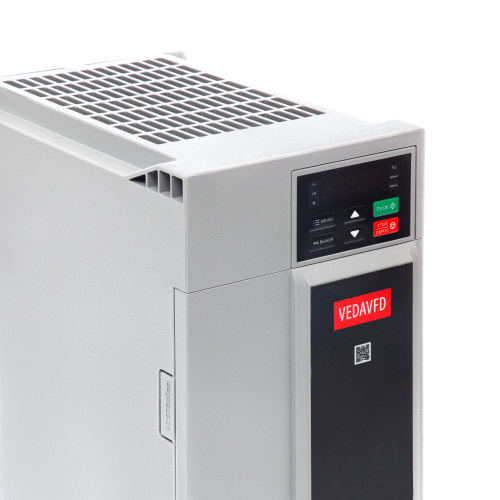

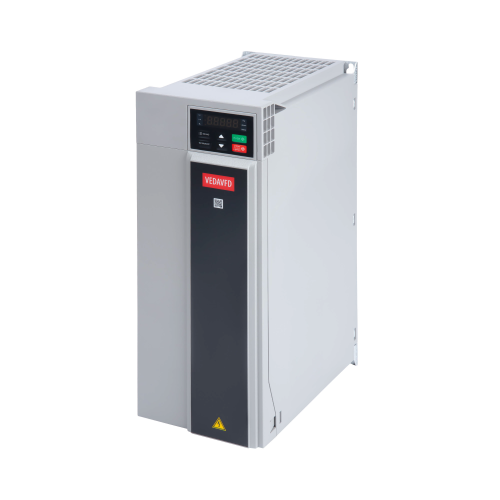

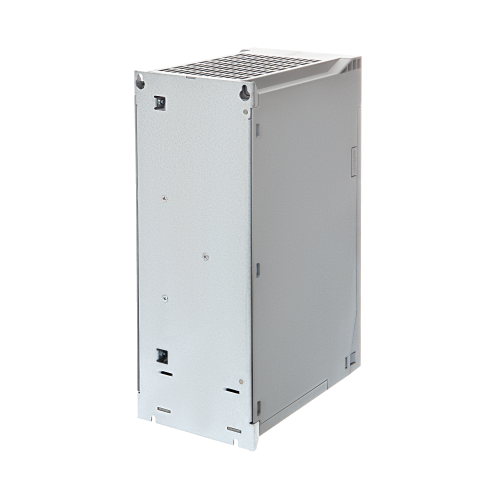

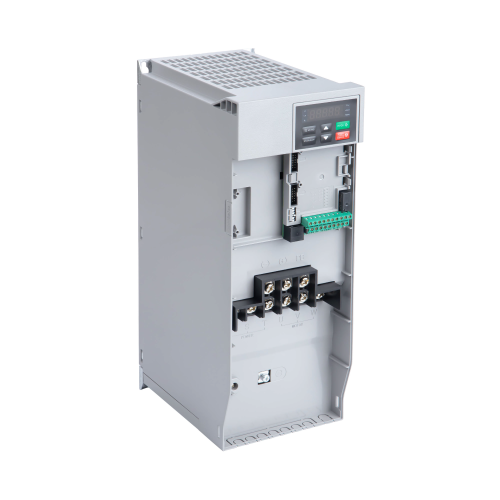

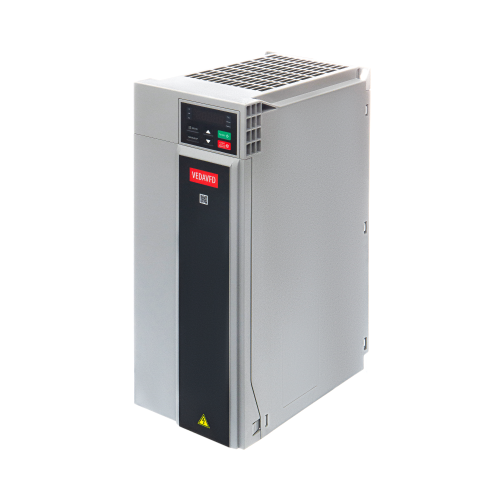

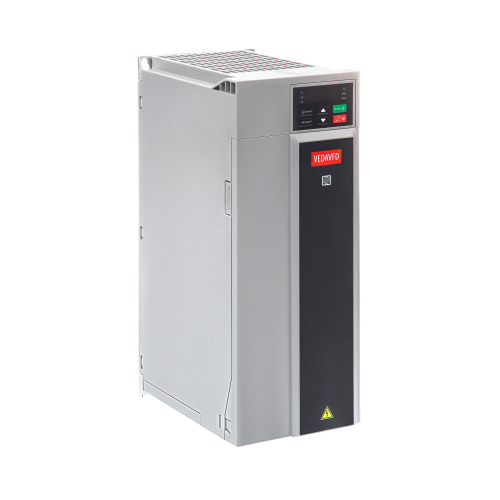

Преобразователь частоты VEDA VFD VF-101 Basic Drive (Базовый привод) c нормальной перегрузкой — ABC00044 — VF-101-P220-0415-A-T4-E20-N-H-D
Описание
Преобразователь частоты VEDA VFD VF-101 Basic Drive (Базовый привод) с нормальной перегрузкой — ABC00044 — VF-101-P220-0415-A-T4-E20-N-H-D.
Специализированный преобразователь частоты совместим с различными сетевыми протоколами. Данная серия имеет специальные насосные и вентиляторные функции. Подходит для применения с насосами, вентиляторами, системами пожаротушения.
Входное напряжение 3*380В.
Максимальная выходная мощность 220 кВт. Тепловые потери 4400 Вт.
Номинальный ток 415A. Перегрузочная способность нормальная: 120% — 35 с, 140% — 9 с, 150% — 3 с. Класс защиты IP20. Без тормозного прерывателя.
Преобразователь частоты имеет базовый класс ЭМС. Встроенный DC-дроссель.
Характеристики
Типовой код
VF-101-P220-0415-A-T4-E20-N-H-D
Серия
VF-101 Basic Drive
Напряжение, В
3
Краткое описание
VF-101 Basic Drive (Базовый привод) c нормальной перегрузкой, 3х380В
Выходная мощность, кВт
220
Входное напряжение, В
3х400
Выходное напряжение, В
Трехфазное, 0-100 % входного напряжения, погрешность
±2,5%
Номинальный выходной ток, А
415
Перегрузочная способность, %
120
Торм.ключ
Нет
Дроссель шины постоянного тока
Да
Количество и тип входов
5 цифровых входа; 2 аналоговых входа (0-10 В или 0/4-20 мА)
Количество и тип выходов
1 аналоговый выход (0-10 В или 0/4-20 мА) 1 релейный выход 1; цифровой выход (с открытым коллектором), (импульсный выход)
Канал связи
Modbus RTU

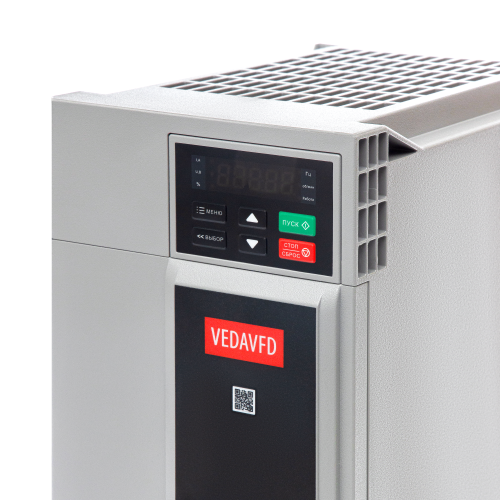

Панель оператора
Съемная двухстрочная цифровая
Фильтр ЭМС
Базовый
Тепловые потери, Вт
4400
Панель оператора
Съемная двухстрочная цифровая
Степень защиты
IP20
ВхШхГ, мм
940х369,4х480
Масса, кг
97
Ток перегрузки 120%
498
Документация
Инструкции
expand_more- Инструкция по эксплуатации карты PBC00002 (Profibus).pdf
- Инструкция по эксплуатации карты PBC00009 (EtherCAT).pdf

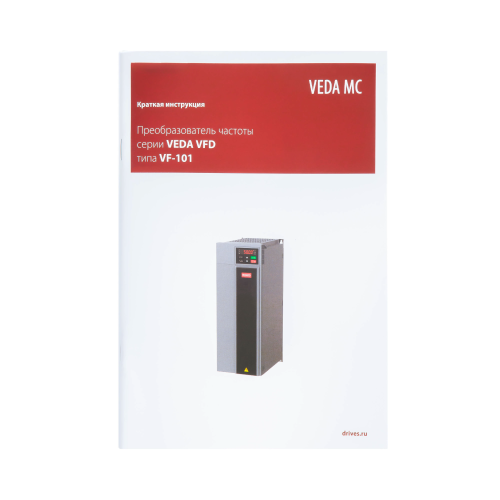

- Краткая инструкция по эксплуатации VF-101.pdf
