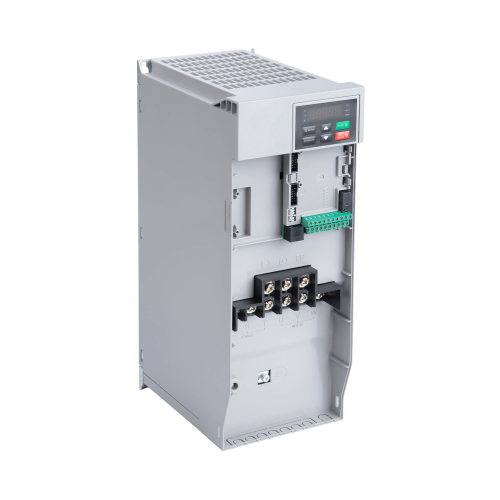

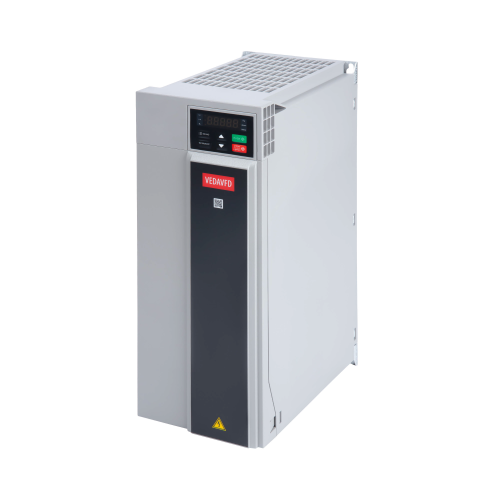

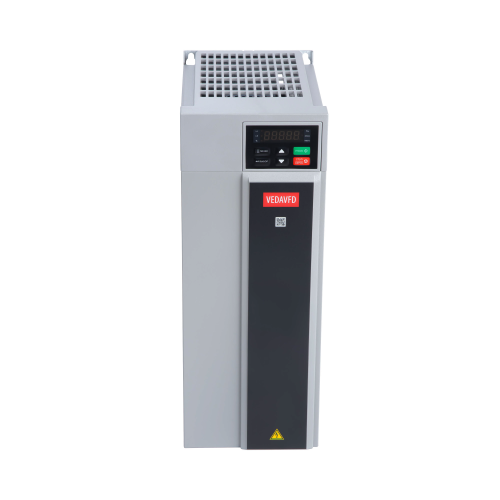

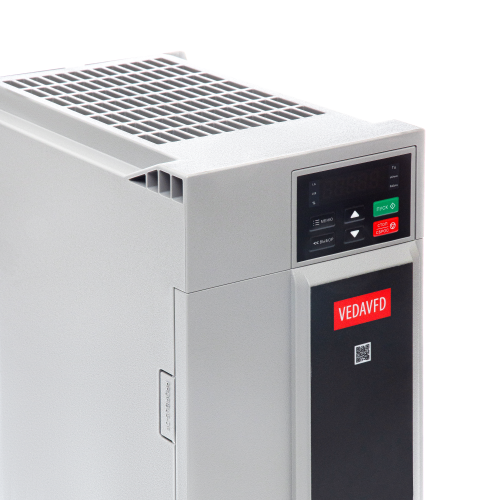

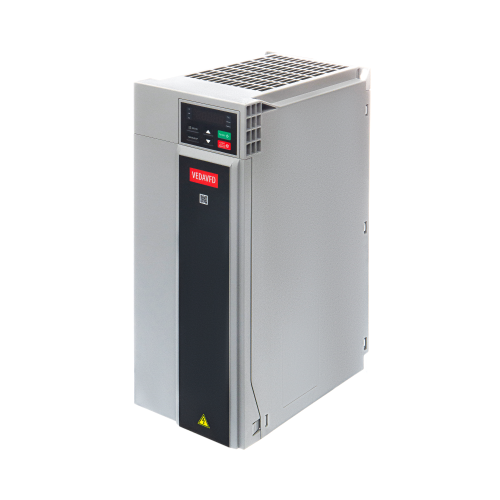

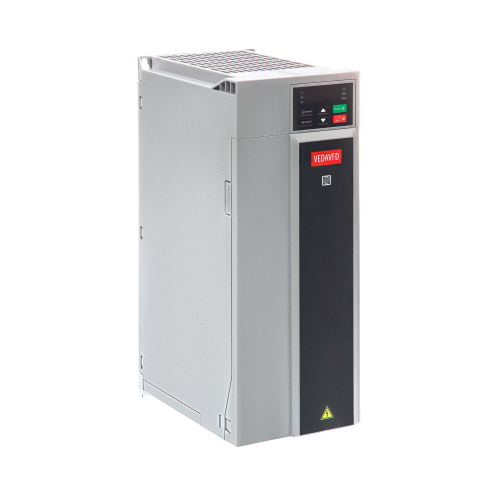

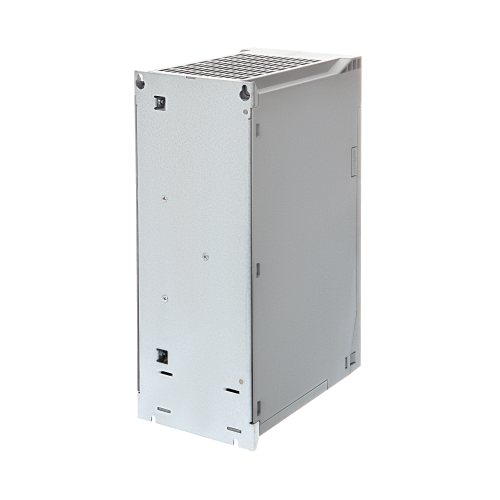

Преобразователь частоты VEDA VFD VF-101 Basic Drive c нормальной перегрузкой — ABC00049 — VF-101-P400-0750-A-T4-E20-N-H-D
Описание
Преобразователь частоты VEDA VFD VF-101 Basic Drive с нормальной перегрузкой — ABC00049 — VF-101-P400-0750-A-T4-E20-N-H-D.
Специализированный преобразователь частоты совместим с различными сетевыми протоколами. Данная серия имеет специальные насосные и вентиляторные функции. Подходит для применения с насосами, вентиляторами, системами пожаротушения.
Входное напряжение 3*380В. Максимальная выходная мощность 400 кВт. Тепловые потери 8000 Вт. Номинальный ток 750A. Перегрузочная способность нормальная: 120% — 35 с, 140% — 9 с, 150% — 3 с. Класс защиты IP20. Без тормозного прерывателя. Преобразователь частоты имеет базовый класс ЭМС. Встроенный DC-дроссель.
Специализированный преобразователь частоты совместим с различными сетевыми протоколами. Данная серия имеет специальные насосные и вентиляторные функции. Подходит для применения с насосами, вентиляторами, системами пожаротушения.
Входное напряжение 3*380В. Максимальная выходная мощность 400 кВт. Тепловые потери 8000 Вт. Номинальный ток 750A. Перегрузочная способность нормальная: 120% — 35 с, 140% — 9 с, 150% — 3 с. Класс защиты IP20. Без тормозного прерывателя. Преобразователь частоты имеет базовый класс ЭМС. Встроенный DC-дроссель.
Характеристики
Типовой код
VF-101-P400-0750-A-T4-E20-N-H-D
Серия
VF-101 Basic Drive
Напряжение, В
3
Краткое описание
VF-101 Basic Drive c нормальной перегрузкой, 3х380В
Выходная мощность, кВт
400
Входное напряжение, В
3х400
Выходное напряжение, В
Трехфазное, 0-100 % входного напряжения, погрешность
±2,5%
Номинальный выходной ток, А
750
Перегрузочная способность, %
120
Торм.ключ
Нет
Дроссель шины постоянного тока
Да
Количество и тип входов
5 цифровых входа; 2 аналоговых входа (0-10 В или 0/4-20 мА)
Количество и тип выходов
1 аналоговый выход (0-10 В или 0/4-20 мА) 1 релейный выход 1; цифровой выход (с открытым коллектором), (импульсный выход)
Канал связи
Modbus RTU

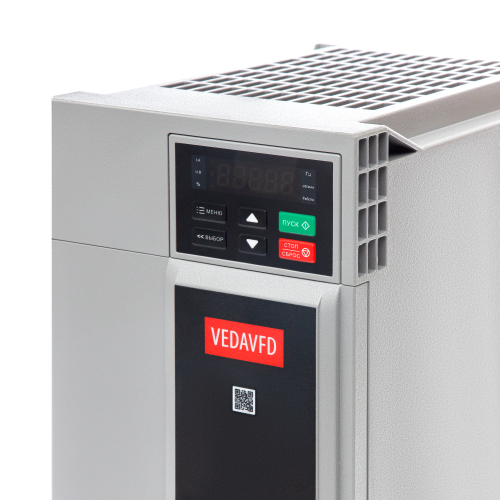

Панель оператора
Съемная двухстрочная цифровая
Фильтр ЭМС
Базовый
Тепловые потери, Вт
8000
Панель оператора
Съемная двухстрочная цифровая
Степень защиты
IP20
ВхШхГ, мм
1250х404,4х545
Масса, кг
167
Ток перегрузки 120%
900
Документация
Инструкции
expand_more- Приложение к инструкции по эксплуатации VF-101 функция STO.pdf
- Инструкция по эксплуатации карты PBC00004_PBC00027.pdf
- Руководство по монтажу DBC IP54.pdf
- Силовые клеммы и инструкции по электромонтажу VF-101.pdf
- Инструкция по эксплуатации карты PBC0032 (Ethernet IP).pdf
- Руководство по эксплуатации карты Profinet для VF-101.pdf
- Инструкция по эксплуатации карты PBC00009 (EtherCAT).pdf
- Инструкция по эксплуатации карты PBC00005 (Encoder TTL).pdf
- Руководство по эксплуатации VF-101.pdf
- Инструкция по эксплуатации панель оператора PBV10101 (VC-H-4-SW01).pdf
- Инструкция по эксплуатации карты PBC00002 (Profibus).pdf
- Ввод в эксплуатацию VF-101.pdf
- Краткая инструкция по эксплуатации VF-101.pdf
- Программа VEDA CST. Подключение к преобразователю частоты VEDA VFD.pdf
- Карта Энкодер PBC00006.pdf
- Руководство по монтажу ПЧ VF-101 HBC IP54.pdf
- Карта резольвера PBC00007.pdf
- Инструкция по эксплуатации карты PBC00008 (CANopen).pdf
- Инструкция по эксплуатации карты PBC00018 (ModbusTCP,IP).pdf
- Приложение к инструкции по эксплуатации VF-101 функция STO.pdf
