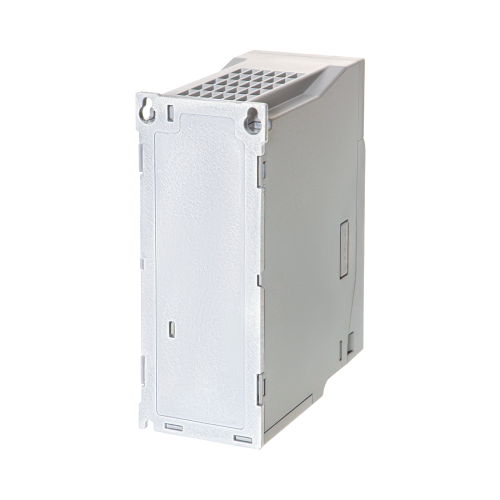

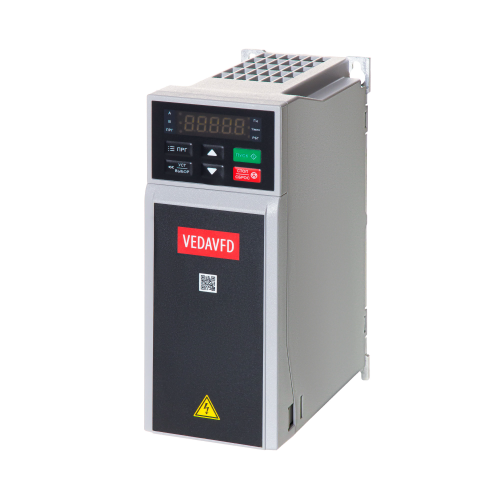

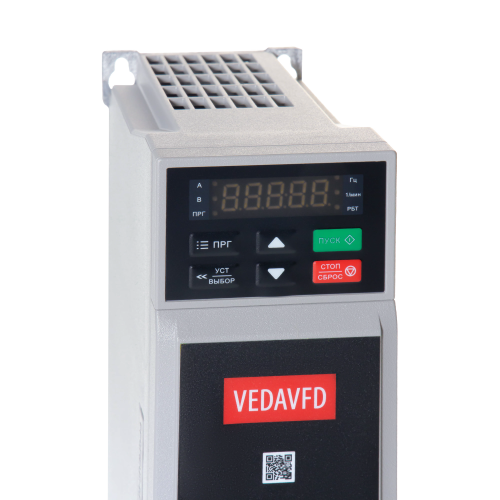

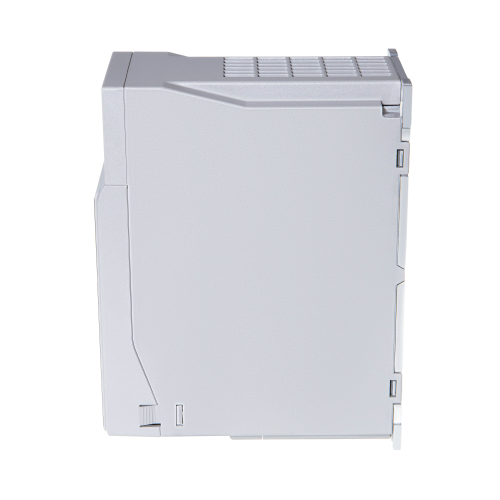

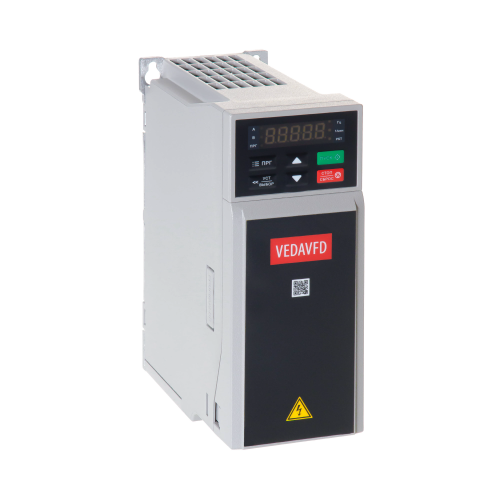

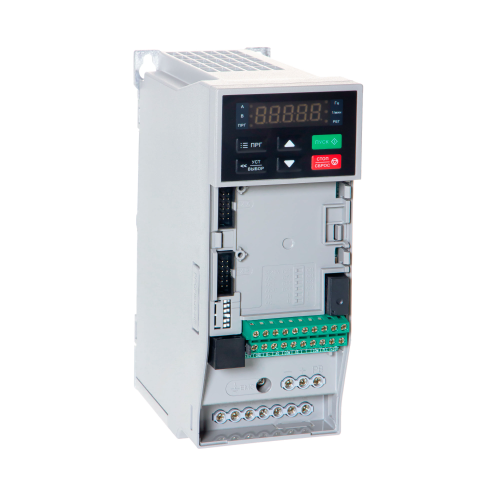

Преобразователь частоты VEDA VFDVF-101 Basic Drive (Базовый привод) c нормальной перегрузкой — ABC00062 — VF-101-P55K-0110-A-T4-E20-B-H
Описание
Преобразователь частоты VEDA VFD VF-101 Basic Drive (Базовый привод) с нормальной перегрузкой — ABC00062 — VF-101-P55K-0110-A-T4-E20-B-H.
Специализированный преобразователь частоты совместим с различными сетевыми протоколами. Данная серия имеет специальные насосные и вентиляторные функции. Подходит для применения с насосами, вентиляторами, системами пожаротушения.
Входное напряжение 3*380В.
Максимальная выходная мощность 55 кВт. Тепловые потери 1375 Вт.
Номинальный ток 110A. Перегрузочная способность нормальная: 120% — 35 с, 140% — 9 с, 150% — 3 с. Класс защиты IP20. Встроенный тормозной прерыватель.
Преобразователь частоты имеет базовый класс ЭМС. Без дросселя.
Характеристики
Типовой код
VF-101-P55K-0110-A-T4-E20-B-H
Серия
VF-101 Basic Drive
Краткое описание
VF-101 Basic Drive c нормальной перегрузкой и встроенным тормозным транзистором, 3х380В
Выходная мощность, кВт
55
Входное напряжение, В
3х400
Выходное напряжение, В
Трехфазное, 0-100 % входного напряжения, погрешность
±2,5%
Номинальный выходной ток, А
110
Перегрузочная способность, %
120
Торм.ключ
Да
Дроссель шины постоянного тока
Нет
Количество и тип входов
5 цифровых входа; 2 аналоговых входа (0-10 В или 0/4-20 мА)
Количество и тип выходов
1 аналоговый выход (0-10 В или 0/4-20 мА) 1 релейный выход 1; цифровой выход (с открытым коллектором), (импульсный выход)
Канал связи
Modbus RTU
Панель оператора
Съемная двухстрочная цифровая
Фильтр ЭМС
Базовый
Тепловые потери, Вт
1375
Панель оператора
Съемная двухстрочная цифровая
Степень защиты
IP20
ВхШхГ, мм
558х249,4х310
Масса, кг
25
Ток перегрузки 120%
132
Документация
Инструкции
expand_more- Руководство по монтажу DBC IP54.pdf
- Силовые клеммы и инструкции по электромонтажу VF-101.pdf
- Руководство по эксплуатации карты Profinet для VF-101.pdf
- Карта Энкодер PBC00006.pdf
- Карта резольвера PBC00007.pdf
- Инструкция по эксплуатации карты PBC00009 (EtherCAT).pdf
- Приложение к инструкции по эксплуатации VF-101 функция STO.pdf
- Приложение к инструкции по эксплуатации VF-101 функция STO.pdf
- Инструкция по эксплуатации карты PBC00005 (Encoder TTL).pdf
- Инструкция по эксплуатации VEDAVFD VF-101.pdf
- Инструкция по эксплуатации панель оператора PBV10101 (VC-H-4-SW01).pdf
- Ввод в эксплуатацию VF-101.pdf
- Инструкция по эксплуатации карты PBC00002 (Profibus).pdf
- Краткая инструкция по эксплуатации VF-101.pdf
- Инструкция по эксплуатации карты PBC00004_PBC00027.pdf
- Программа VEDA CST. Подключение к преобразователю частоты VEDA VFD.pdf
- Инструкция по эксплуатации карты PBC0032 (Ethernet IP).pdf
- Руководство по монтажу ПЧ VF-101 HBC IP54.pdf
- Инструкция по эксплуатации карты PBC00008 (CANopen).pdf
- Инструкция по эксплуатации карты PBC00018 (ModbusTCP,IP).pdf
