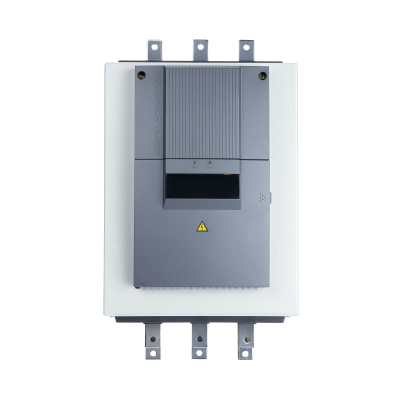

Универсальное и компактное устройство плавного пуска VEDA MCD2

Где купить Контакты

Основные характеристики

• Диапазон мощностей двигателя от 7,5 до 450 кВт
• Для работы трехфазными двигателями с питанием 3х380В
• Дополнительные аналоговые выходы
• Напряжение управления 220В
• Встраиваемый интерфейс RS-485

Наличие: по запросу

Цена: по запросу

Отправить заявку Получить консультацию

Коды и расшифровка

Устройства плавного пуска VEDA серии MCD2 служат для плавного старта и разгона, торможения асинхронных двигателей. УПП также предотвращает удары и рывки, ограничивает пусковые токи, значительно продлевает срок службы электрических и механических узлов.

Устройства оснащены удобной управляющей панелью, имеют цифровые, аналоговые и релейные выходы для подключения внешнего оборудования.

Набор основных функций:

Запуск в функции тока/напряжения.
Старт и остановка с постепенным увеличением/уменьшением напряжения.
Разгон по заданной функции.
Торможение выбегом.
Защита от аварий и ненормальных режимов.

Возможен также форсированный пуск на повышенном моменте. В качестве опции доступен модуль поддержки Modbus RTU, дополнительные выходы. Предусмотрены режимы работы с управляющим контроллером и автономное функционирование.

Область применения УПП – электроприводы мощностью 7,5-450 кВт с нормальной, среднетяжелой и тяжелой нагрузкой: насосное, вентиляторное, компрессорное оборудование и др.

Устройства плавного пуска MCD2 для ТРЁХФАЗНЫХ двигателей 3*380В

Напряжение управления питания 220 В

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD20001	VM-20-P7K5-0018-T4	3220	7,5	18	310х172х194	5
MCD20002	VM-20-P15K-0030-T4	3270	15	30	310х172х194	5
MCD20003	VM-20-P22K-0045-T4	3419	22	45	310х172х194	5
MCD20004	VM-20-P30K-0060-T4	3875	30	60	310х172х194	5
MCD20005	VM-20-P37K-0075-T4	4110	37	75	406х230х224	9,8
MCD20006	VM-20-P45K-0090-T4	5093	45	90	406х230х224	9,8
MCD20007	VM-20-P55K-0110-T4	5656	55	110	406х230х224	9,8
MCD20008	VM-20-P75K-0145-T4	8633	75	145	446х300х213	17,8
MCD20009	VM-20-P90K-0175-T4	11825	90	175	446х300х213	17,8
MCD20010	VM-20-P110-0210-T4	12352	110	210	446х300х213	17,8
MCD20011	VM-20-P132-0250-T4	13727	132	250	446х300х213	17,8
MCD20012	VM-20-P160-0300-T4	14439	160	300	446х300х213	17,8
MCD20013	VM-20-P200-0370-T4	17117	200	370	446х300х213	17,8
MCD20014	VM-20-P250-0470-T4	21790	250	470	516х350х226	24
MCD20015	VM-20-P315-0570-T4	23194	315	570	516х350х226	24
MCD20016	VM-20-P400-0720-T4	31977	400	720	516х350х226	24
MCD20017	VM-20-P450-0840-T4	42063	450	840	516х350х226	24

Напряжение управления питания 220В+Modbus

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD21001	VM-20-P7K5-0018-T4-M	4117	7,5	18	310х172х194	5
MCD21002	VM-20-P15K-0030-T4-M	4167	15	30	310х172х194	5
MCD21003	VM-20-P22K-0045-T4-M	4324	22	45	310х172х194	5
MCD21004	VM-20-P30K-0060-T4-M	4773	30	60	310х172х194	5
MCD21005	VM-20-P37K-0075-T4-M	5001	37	75	406х230х224	9,8
MCD21006	VM-20-P45K-0090-T4-M	5984	45	90	406х230х224	9,8
MCD21007	VM-20-P55K-0110-T4-M	6553	55	110	406х230х224	9,8
MCD21008	VM-20-P75K-0145-T4-M	9538	75	145	446х300х213	17,8
MCD21009	VM-20-P90K-0175-T4-M	12715	90	175	446х300х213	17,8
MCD21010	VM-20-P110-0210-T4-M	13256	110	210	446х300х213	17,8
MCD21011	VM-20-P132-0250-T4-M	14617	132	250	446х300х213	17,8
MCD21012	VM-20-P160-0300-T4-M	15337	160	300	446х300х213	17,8
MCD21013	VM-20-P200-0370-T4-M	18015	200	370	446х300х213	17,8
MCD21014	VM-20-P250-0470-T4-M	22688	250	470	516х350х226	24
MCD21015	VM-20-P315-0570-T4-M	24091	315	570	516х350х226	24
MCD21016	VM-20-P400-0720-T4-M	32867	400	720	516х350х226	24
MCD21017	VM-20-P450-0840-T4-M	42961	450	840	516х350х226	24

Напряжение управления питания 220В+Analog Output(AO)

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD22001	VM-20-P7K5-0018-T4-AO	4673	7,5	18	310х172х194	5
MCD22002	VM-20-P15K-0030-T4-AO	4730	15	30	310х172х194	5
MCD22003	VM-20-P22K-0045-T4-AO	4887	22	45	310х172х194	5
MCD22004	VM-20-P30K-0060-T4-AO	5328	30	60	310х172х194	5
MCD22005	VM-20-P37K-0075-T4-AO	5563	37	75	406х230х224	9,8
MCD22006	VM-20-P45K-0090-T4-AO	6546	45	90	406х230х224	9,8
MCD22007	VM-20-P55K-0110-T4-AO	7109	55	110	406х230х224	9,8
MCD22008	VM-20-P75K-0145-T4-AO	10094	75	145	446х300х213	17,8
MCD22009	VM-20-P90K-0175-T4-AO	13278	90	175	446х300х213	17,8
MCD22010	VM-20-P110-0210-T4-AO	13812	110	210	446х300х213	17,8
MCD22011	VM-20-P132-0250-T4-AO	15180	132	250	446х300х213	17,8
MCD22012	VM-20-P160-0300-T4-AO	15892	160	300	446х300х213	17,8
MCD22013	VM-20-P200-0370-T4-AO	18578	200	370	446х300х213	17,8
MCD22014	VM-20-P250-0470-T4-AO	23251	250	470	516х350х226	24
MCD22015	VM-20-P315-0570-T4-AO	24647	315	570	516х350х226	24
MCD22016	VM-20-P400-0720-T4-AO	33430	400	720	516х350х226	24
MCD22017	VM-20-P450-0840-T4-AO	43523	450	840	516х350х226	24

Напряжение управления питания 220В+Modbus+Analog Output(AO)

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD23001	VM-20-P7K5-0018-T4-AO-M	5570	7,5	18	310х172х194	5
MCD23002	VM-20-P15K-0030-T4-AO-M	5627	15	30	310х172х194	5
MCD23003	VM-20-P22K-0045-T4-AO-M	5777	22	45	310х172х194	5
MCD23004	VM-20-P30K-0060-T4-AO-M	6226	30	60	310х172х194	5
MCD23005	VM-20-P37K-0075-T4-AO-M	6454	37	75	406х230х224	9,8
MCD23006	VM-20-P45K-0090-T4-AO-M	7444	45	90	406х230х224	9,8
MCD23007	VM-20-P55K-0110-T4-AO-M	8014	55	110	406х230х224	9,8
MCD23008	VM-20-P75K-0145-T4-AO-M	10991	75	145	446х300х213	17,8
MCD23009	VM-20-P90K-0175-T4-AO-M	14175	90	175	446х300х213	17,8
MCD23010	VM-20-P110-0210-T4-AO-M	14710	110	210	446х300х213	17,8
MCD23011	VM-20-P132-0250-T4-AO-M	16077	132	250	446х300х213	17,8
MCD23012	VM-20-P160-0300-T4-AO-M	16790	160	300	446х300х213	17,8
MCD23013	VM-20-P200-0370-T4-AO-M	19475	200	370	446х300х213	17,8
MCD23014	VM-20-P250-0470-T4-AO-M	24148	250	470	516х350х226	24
MCD23015	VM-20-P315-0570-T4-AO-M	25551	315	570	516х350х226	24
MCD23016	VM-20-P400-0720-T4-AO-M	34320	400	720	516х350х226	24
MCD23017	VM-20-P450-0840-T4-AO-M	44421	450	840	516х350х226	24

Преимущества

Степень защиты корпуса IP20
Базовые и расширенные защитные функции двигателя
Дополнительный аналоговый выход (зависит от конфигурации)
Маркировка клемм на русском языке
Встраиваемый интерфейс RS-485 (зависит от конфигурации)

Применение:

центробежные и погружные насосы,
винтовые компрессоры,
дробилки,
вентиляторы и др.
