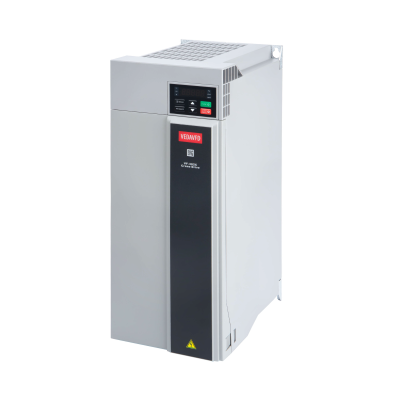

Преобразователи частоты VF-302C для кранового применения

Основные характеристики

• Высокая перегрузочная способность
• Управление механическим тормозом
• Удержание груза при нулевой скорости при старте и останове
• Реверс без наложения тормоза
Наличие: по запросу
Цена: по запросу

Один из методов улучшения результативности работы кранов заключается в применении электродвигателей с частотным регулированием для привода подъема и перемещения. Использование преобразователей частоты в кранах обладает рядом преимуществ, таких как высокая точность, надежность, улучшение производительности и увеличение срока службы.

Преобразователь частоты VF-302C Crane Drive от VEDA предназначен для использования в кранах и предлагает удобное и быстрое для установки программное обеспечение. Благодаря автоматической функции "выбрать тип применения", можно в кратчайшие сроки ввести технику в эксплуатацию с оптимальным режимом работы. Этот преобразователь частоты обладает функционалом, который требуется для эффективного использования крана.

Преобразователь частоты VF-302C Crane Drive полностью соответствует всем требованиям для использования в кранах:

Для привода подъема:

  • Высокая перегрузочная способность: возможность выдерживать перегрузки до 150% на протяжении 89 сек., до 180% на протяжении 10 сек., и до 200% в течение 3 сек.;
  • Возможность управлять механическим тормозом;
  • Возможность удерживать груз при нулевой скорости при старте и остановке;
  • Возможность реверса без наложения тормоза.

Для привода передвижения:

  • Мягкий старт работы и остановка;
  • Возможность одновременно подключать электродвигатели;
  • Обработка состояния конечных выключателей;
  • Контроль скорости.

Таким образом, преобразователь частоты VF-302C Crane Drive обладает широким функционалом для эффективного и надежного использования в кранах. При этом удобство установки делают его привлекательным решением для современных крановых систем.

Для отвода избыточной энергии при работе привода в генераторном режиме, применяются тормозные резисторы, особенно при выполнении операций быстрого торможения. Важно отметить, что преобразователи частоты VF-302C до 55 кВт обладают встроенным усиленным тормозным ключом для подключения резисторов. Это гарантирует эффективную и безопасную работу системы крана при необходимости быстрого и контролируемого торможения.

Для привода перемещения крана также возможно использование серий VEDA VF-51 и VEDA VF-101.

Напряжение сети питания
(L1, L2, L3)

Диапазон напряжений

3 × 380-480В

3 × 660-690В (по запросу)

Выходные характеристики
(U, V, W)

Выходное напряжение

0-100% входного напряжения (погрешность менее 5%)

Выходная частота

0-299Гц±0.5%

Основные показатели регулирования

Тип двигателя

асинхронный

синхронный двигатель с постоянными магнитами

Режим управления двигателем

VF режим, векторное управление без/с обратной связью, раздельное задание напряжения и частоты

Окружающая среда, исполнение привода

Корпус

IP20 (настенное крепление, напольное для шкафного исполнения)

IP54 (по запросу)

Охлаждение

Принудительное, воздушное

Агрессивная внешняя среда (по IEC721-3-3)

Покрытие плат 3С3

Рабочая температура

-10°С - +50°С. Снижение номинальных характеристик при превышении +40°С. Без нагрузки до +60°C

Влажность

5-95% без выпадения конденсата

Степень загрязнения

II

Вибрации

0,6g в диапазоне 9-200Гц

Температура хранения

-30°С … +60°С

Для привода перемещения крана также возможно использование серий VEDA VF-51 и VEDA VF-101.

С преобразователями частоты обязательно применяются тормозные резисторы, необходимые для отвода излишней энергии при работе привода в генераторном режиме (быстрое торможение). При этом заметим, что преобразователи частоты VF-302C до 55кВт имеют встроенный усиленный тормозной ключ для подключения резисторов.

Код заказа Типовой код Цена, у.е.Входное напряжение, ВВыходная мощность, кВт Номинальный выходной ток, А Ток перегрузки 150% Тормозной прерывательДроссель Тепловые потери, ВтМасса, кгВхШхГ, ммТипоразмер
ACR00027VF-302C-PK75-0003-T4-E20-B-H4233800,7534,5встроенныйвнешний231,3

200х76х155


B1
ACR00028VF-302C-P1K5-0004-T4-E20-B-H4323801,546встроенныйвнешний451,3
ACR00029VF-302C-P2K2-0006-T4-E20-B-H4573802,269встроенныйвнешний661,3
ACR00030VF-302C-P4K0-0010-T4-E20-B-H55138041015встроенныйвнешний1201,9242х100х155B2
ACR00001VF-302C-P5K5-0013-T4-E20-B-H6653805,51319,5встроенныйвнешний1651,9
ACR00002VF-302C-P7K5-0017-T4-E20-B-H8203807,51725,5встроенныйвнешний2253,5320х116х175B3
ACR00003VF-302C-P11K-0025-T4-E20-B-H1038380112537,5встроенныйвнешний3303,5
ACR00004VF-302C-P15K-0032-T4-E20-B-H1340380153248встроенныйвнешний4505,9383х142х225B4
ACR00005VF-302C-P18K-0038-T4-E20-B-H1415380183857встроенныйвнешний5405,9
ACR00006VF-302C-P22K-0045-T4-E20-B-H1746380224567,5встроенныйвнешний6605,9
ACR00007VF-302C-P30K-0060-T4-E20-B-H2175380306090встроенныйвнешний90010,7430х172х225B5
ACR00008VF-302C-P37K-0075-T4-E20-B-H27433803775112,5встроенныйвнешний111010,7
ACR00009VF-302C-P45K-0090-T4-E20-B-H38973804590135встроенныйвнешний135025560х240х310B6
ACR00010VF-302C-P55K-0110-T4-E20-B-H420538055110165встроенныйвнешний165025
Код заказа Типовой код Цена, у.е.Входное напряжение, ВВыходная мощность, кВт Номинальный выходной ток, А Ток перегрузки 150% Тормозной ключДроссель Тепловые потери, ВтМасса, кгВхШхГ, ммТипоразмер
ACR00011VF-302C-P75K-0150-T4-E20-N-H-D532038075150225внешнийвстроенный150025560х240х310B6
ACR00012VF-302C-P90K-0180-T4-E20-N-H-D635238090180270внешнийвстроенный180035,5638х270х350B7
ACR00013VF-302C-P110-0210-T4-E20-N-H-D6797380110210315внешнийвстроенный220035,5
ACR00014VF-302C-P132-0250-T4-E20-N-H-D8467380132250375внешнийвстроенный264065738х350х405B8
ACR00015VF-302C-P160-0310-T4-E20-N-H-D9728380160310465внешнийвстроенный320065
ACR00016VF-302C-P185-0340-T4-E20-N-H-D13190380185340510внешнийвстроенный370097940х360х480B9
ACR00017VF-302C-P200-0380-T4-E20-N-H-D14501380200380570внешнийвстроенный400097
ACR00018VF-302C-P220-0415-T4-E20-N-H-D15572380220415622,5внешнийвстроенный440097
ACR00019VF-302C-P250-0470-T4-E20-N-H-D17429380250470705внешнийвстроенный50001251140х370х545B10
ACR00020VF-302C-P280-0510-T4-E20-N-H-D18960380280510765внешнийвстроенный5600125
ACR00021VF-302C-P315-0600-T4-E20-N-H-D21616380315600900внешнийвстроенный63001671250х400х545B11
ACR00022VF-302C-P355-0670-T4-E20-N-H-D235133803556701005внешнийвстроенный7100167
ACR00023VF-302C-P400-0750-T4-E20-N-H-D251103804007501125внешнийвстроенный8000167
ACR00024VF-302C-P450-0810-T4-E20-N-H-D359183804508101215внешнийвстроенный90002351400х460х545B12
ACR00025VF-302C-P500-0860-T4-E20-N-H-D372243805008601290внешнийвстроенный10000235
ACR00026VF-302C-P560-0990-T4-E20-N-H-D391153805609901485внешнийвстроенный11200235
