Как подключить 3-х фазный двигатель от однофазной сети

Станки, насосы и другое оборудование обычно оснащается трехфазными электродвигателями. Что делать при отсутствии сети на 380 В? Рассмотрим способы подключения трехфазного двигателя в электросеть 220 В.

В домашнем хозяйстве часто применяют электрооборудование, бывшее в длительной эксплуатации. Рекомендуется начать с проверки технического состояния электродвигателя. Это поможет существенно сократить время работ, исключить ошибки, а также снизить риск возникновения аварий.

Для начала:

• Осматривают корпус. Крышки с боков статора должны быть плотно притянуты к средней части, наличие зазоров, ослабление винтовых соединений не допускается.
• Провернуть ротор рукой. При этом нужно обратить внимание на биение вала или заклинивание вращающейся части.

Если есть возможность, лучше запустить двигатель без нагрузки. При вращении ротора не должно быть биений, ударов, посторонних шумом. Ротор должен вращаться свободно. Также желательно разобрать статор, промыть подшипники, заменить смазку.

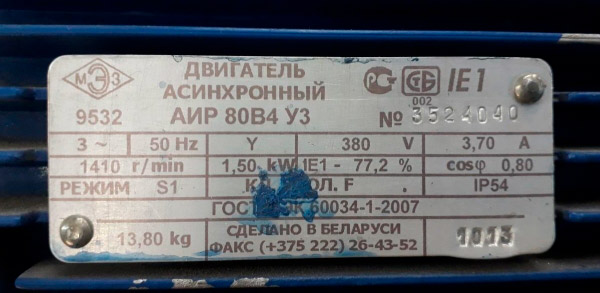

Далее следует проверить схему соединения обмоток статора. Характеристики указаны на металлической табличке или шильдике на корпусе. Параметры соответствуют фактическим характеристикам только в том случае, если схема электродвигателя не была изменена. Кроме того, шильдик может быть утрачен, а информация стерта за время длительной эксплуатации.

В этом случае требуется проверить схему сборки самому. В статоре расположены 3 обмотки, выводы которых выведены в клеммную коробку.

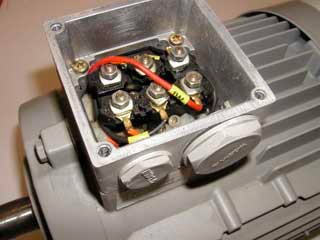

В ней находится 6 клемм, соединенных с началом и концом каждой обмотки.

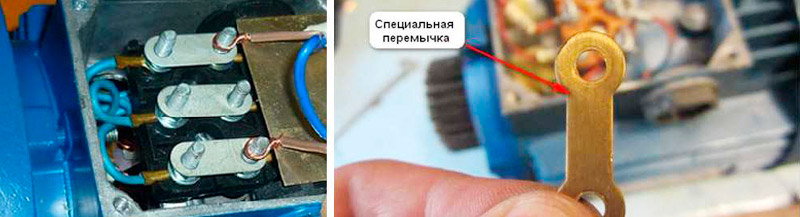

Для их соединения применяют перемычки.

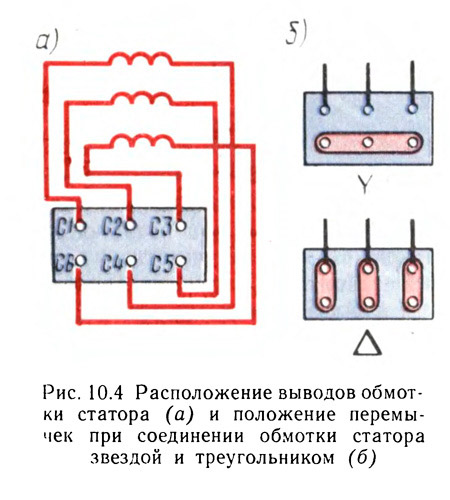

Обмотки асинхронных трехфазных электродвигателей могут быть соединены «звездой» или «треугольником». На рисунке ниже указано расположение перемычек при каждом типе соединений.

Существуют двигатели специального исполнения. Схема таких электрических машин уже собрана внутри корпуса, клеммник в этом случае имеет только 4 ввода для подключения 3 фазных и нулевой жилы.

Наконец у старых электродвигателей маркировка начал и концов обмоток может вовсе отсутствовать. Для правильного подключения к сети выводы необходимо определить и промаркировать.

Работа выполняется в 2 этапа:

• Определение самих обмоток. Для этого используют универсальный мультиметр или тестер в режиме измерения сопротивления. Один из щупов ставится на любой вывод, вторым поочередно касаются остальных концов. При нулевых показаниях прибора маркируют выводы обмоток.
• Определение и маркировка начал и концов обмоток. Для этого нужен вольтметр и источник переменного напряжения. Далее соединяют 2 вывода разных обмоток и подают на оставшиеся концы напряжение. При наличии напряжения на вольтметре соединенные выводы – начало одной и конец другой обмотки. При отсутствии напряжения подключены или 2 начала и 2 конца.

Далее выводы, где нет напряжения, предварительно маркируют как начала. Затем соединяют найденное начало одной из обмоток с любым выводом, на которое уже подавалось напряжение. Таким образом, выявляют все оставшиеся выводы.

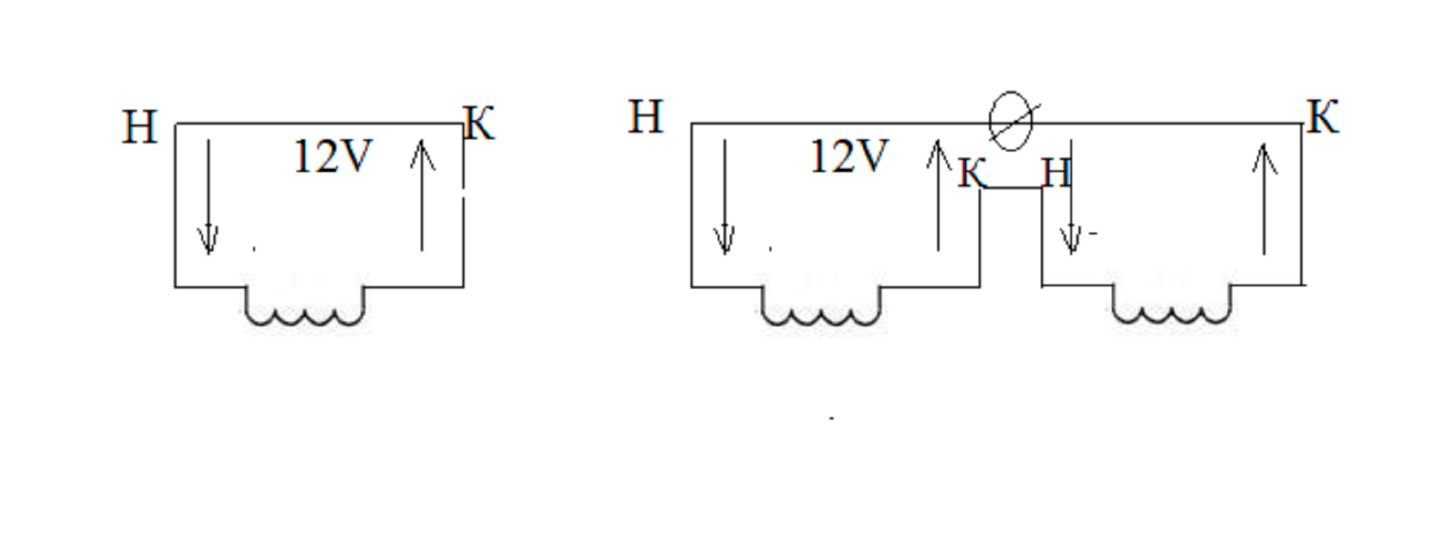

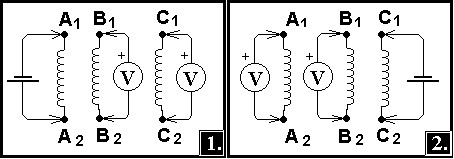

Вместо источника низкого переменного напряжения можно использовать батарейку на 4,5 или 9 В и вольтметр постоянного тока. Плюс и минус источника питания подключается к выводам любой обмотки. К концам другой – вольтметр постоянного тока.

В момент разрыва контакта обмотки с батарейкой прибор покажет некоторое значение напряжения. Далее подключают вольтметр к другой обмотке и таким же способом фиксируют показания. При использовании универсального прибора устанавливают режим «измерение постоянного напряжения» необходимо, чтобы вольтметр показывал полярность. Можно выбрать стрелочный прибор с возможностью измерения полярности, то есть стрелка должна отклоняться в «+» или «-».

При разрыве контакта обмотки с батарейкой, прибор в цепи обмотки В и обмотке С должен давать одинаковые показания«+» или «-». Если полярность измерений отличается, нужно поменять местами концы B1 и B2 или C1 и C2.

При правильном определении выводов, при разрыве контакта источника постоянного напряжения с любой из обмоток на двух других должно возникать импульсное напряжение одинаковой полярности.

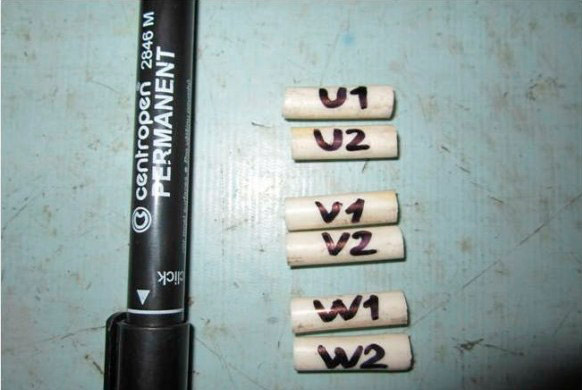

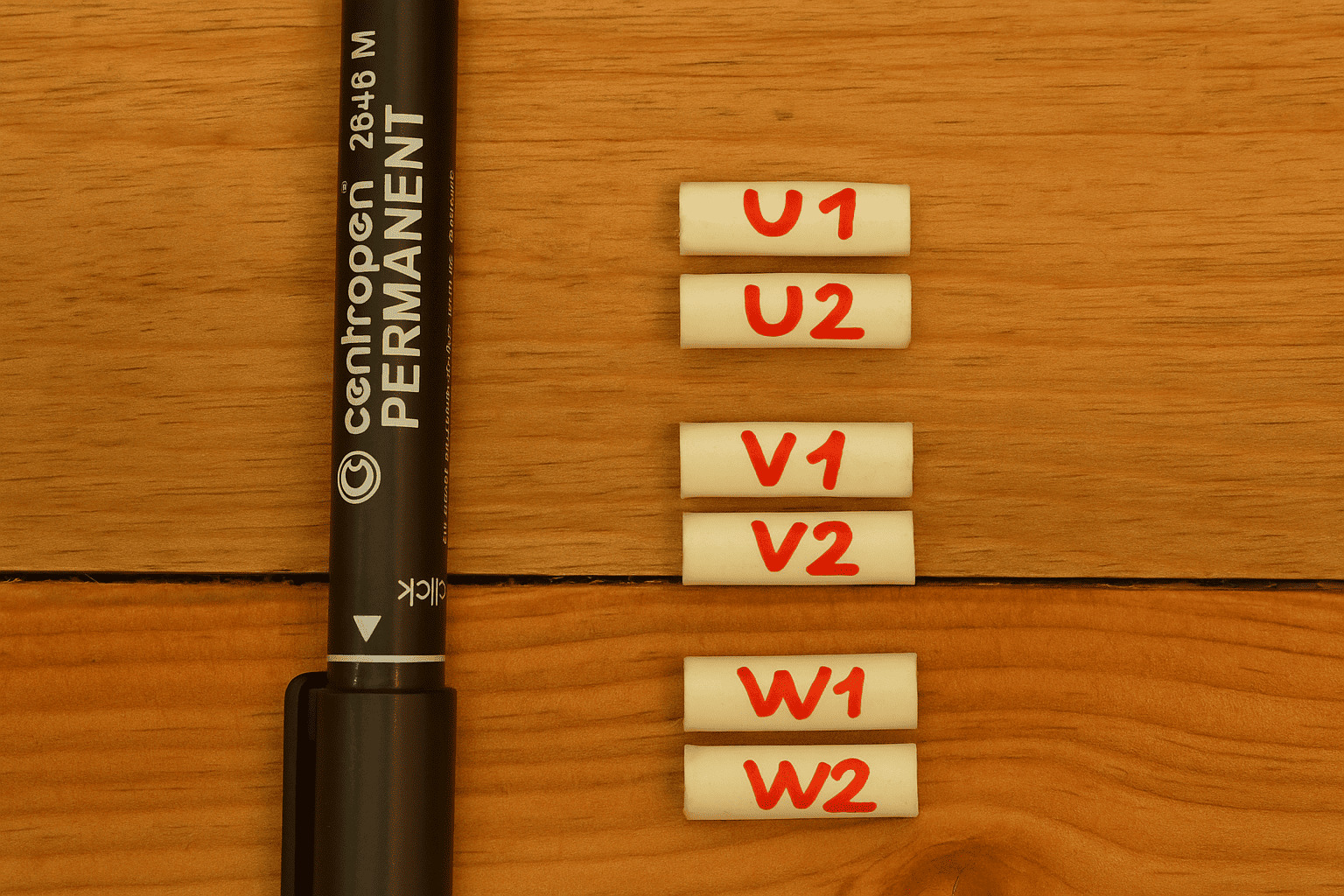

Для маркировки концов лучше применять бирки (кембри) из ПВХ трубки диаметром больше сечения проводов с изоляцией. Подписывать можно любым маркером.

Главное – не смазать надпись. В противном случае придется определять концы и начала обмоток заново.

Еще один важный момент при определении состояния двигателя – проверка изоляции обмоток. При снижении сопротивления покрытий проводов возникает избыточный нагрев, межвитковые замыкания.

Для измерения сопротивления изоляции нужен мегаомметр с напряжением на выходе 1 кВ. Сопротивление изоляции обмоток определяют относительно корпуса и друг друга. Мегаомметр должен показать величину не менее 0,5 МОм. При меньших значениях необходимо отдать электродвигатель на перемотку.

Выявить явные межвитковые замыкания можно обычным омметром. Для этого нужно измерить сопротивления обмоток и сравнить полученные значения. Результаты измерений должны совпадать для всех трех обмоток. Различные значения означают наличие замыканий. Таким способом невозможно определить ухудшение качества изоляции, которое приведет к пробою во время работы двигателя.

Измерение сопротивления изоляции – обязательное условие перед пуском электродвигателя под нагрузкой. Это поможет избежать серьезных аварий и связанных с ними травм.

Проверка состояния трехфазного двигателя перед включением в сеть 220 необходима. Это поможет отличить ошибки подключения от неисправностей самого силового агрегата и сэкономить время.

Работа трехфазного электродвигателя в однофазном режиме: схемы подключения

При включении трехфазного электродвигателя в однофазную сеть возникает пульсирующее магнитное поле. Для старта двигателя нужен сдвиг фаз относительно друг друга не менее чем на 900. Для этого применяют резистивные, емкостные, индуктивные пусковые элементы, включаемые в цепь одной из обмоток. При этом схема трехфазного электродвигателя становится эквивалентной однофазной электрической машине.

В схеме с пусковым резистором сдвиг фаз достигается более медленным намагничиванием одной из обмоток. Такой способ имеет значительные недостатки: большие потери мощности на сопротивление и перегрев электродвигателя при длительной работе. Схемы с индуктивными пусковыми элементами также обладают недостатками.

На практике для включения трехфазных электрических машин в однофазную сеть пусковые резисторы и катушки практически не используют.

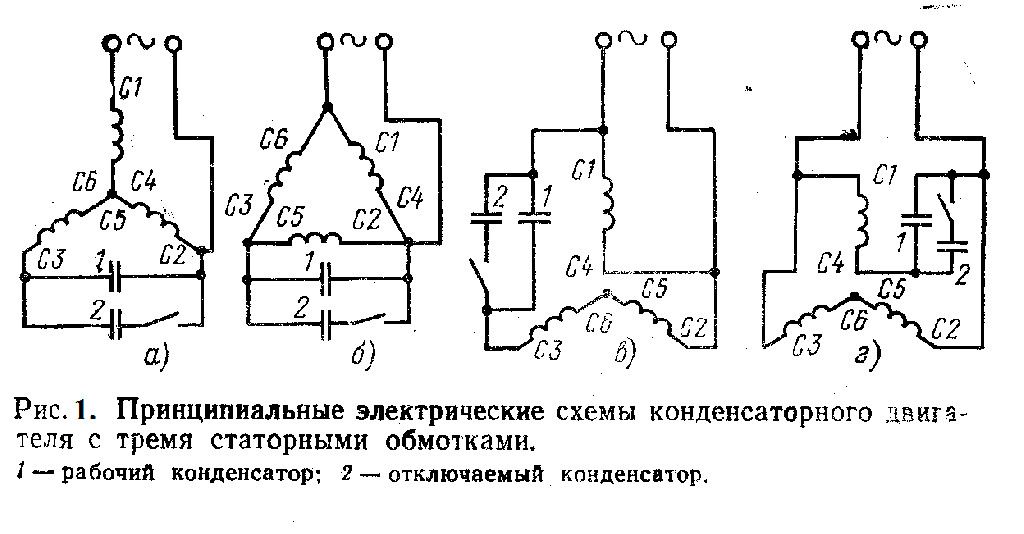

Самая распространенная схема – включение через конденсатор. Емкостные элементы гораздо компактнее резисторов, не обладают активным сопротивлением. К недостаткам конденсаторного пуска относят значительный нагрев двигателя при длительной работе и низкий пусковой момент.

Для оборудования, которое запускается под нагрузкой и предназначено для длительной работы, например бетономешалки, применяют схему с 2 конденсаторами. При пуске оба емкостных элемента включены цепь, после разгона двигателя пусковой конденсатор отключается. Это позволяет устранить недостатки схемы с конденсаторным сдвигом фаз.

Емкость рабочего конденсатора для схемы включения «звезда» определяется исходя из выражения: Cр=2800 хP/(√3хU²х η х cosϕ). Параметры емкостного элемента при соединении в «треугольник» – по формуле Cр=4800 х P/(√3 х U² х η х cosϕ).

Конденсатор можно выбрать из расчета 70 микрофарад на 1 киловатт мощности двигателя. Емкость пускового конденсатора рассчитывается как Cп=2,5 х Cр.

При выборе схемы подключения, нужно учесть параметры двигателя. Если на табличке указаны значения 380/220 В, для включения в сеть 220 В обмотки соединять нужно только «треугольником». Если указано значение только 380 В, нужно разобрать двигатель, найти точку соединения обмоток и вывести все выводы на клеммник.

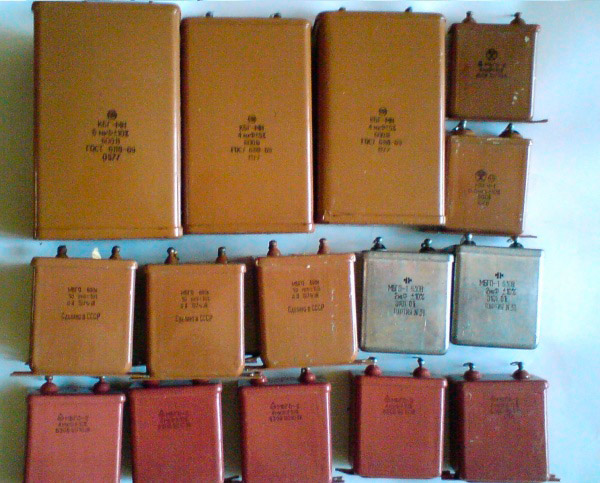

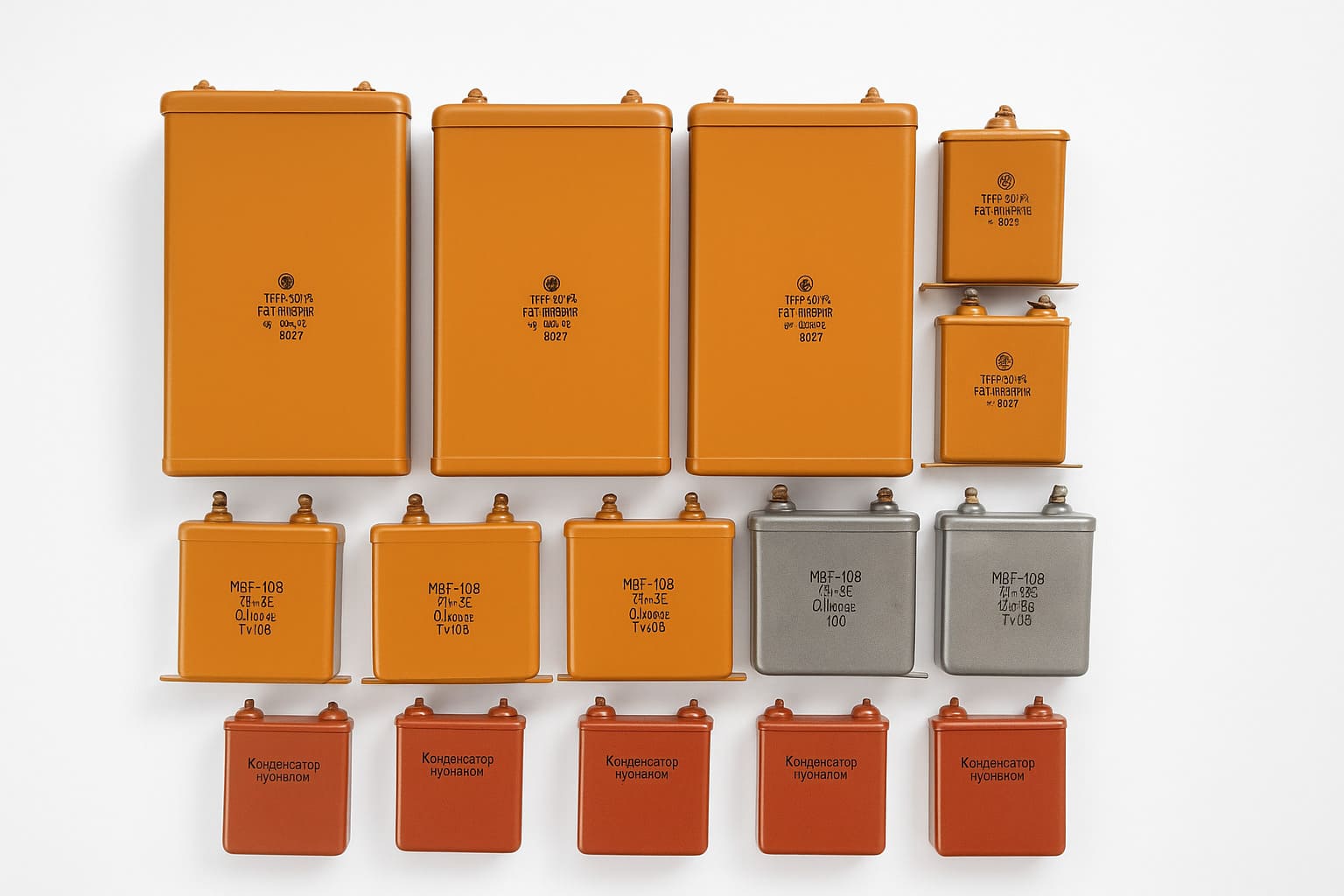

Для подключения электродвигателей применяют металлобумажные и электролитические конденсаторы. Первые рассчитаны на длительную работу, хорошо выдерживают коммутационные перенапряжения. К недостаткам металлобумажных конденсаторов относится небольшая емкость. Для запуска электродвигателя необходимо параллельно подключить несколько элементов в одну конденсаторную батарею.

Электролитические конденсаторы компакты и обладают значительной емкостью. При выборе устройств необходимо обратить внимание на номинальное напряжение. Для электродвигателей в сети 220 В применяют элементы не менее чем на 400-450 В. При коммутациях возникают импульсные броски, при заниженном напряжении, емкостные элементы быстро выходят из строя. Целесообразно использовать специальные конденсаторы для электродвигателей.

Работа трехфазного двигателя от однофазной сети имеет ряд недостатков. Потери мощности составляют 30-40%, то есть мощность электрической машины в таком режиме равна 60-70% от номинального значения, указанного производителем. При этом также наблюдается повышенный шум при работе, избыточный нагрев обмоток.

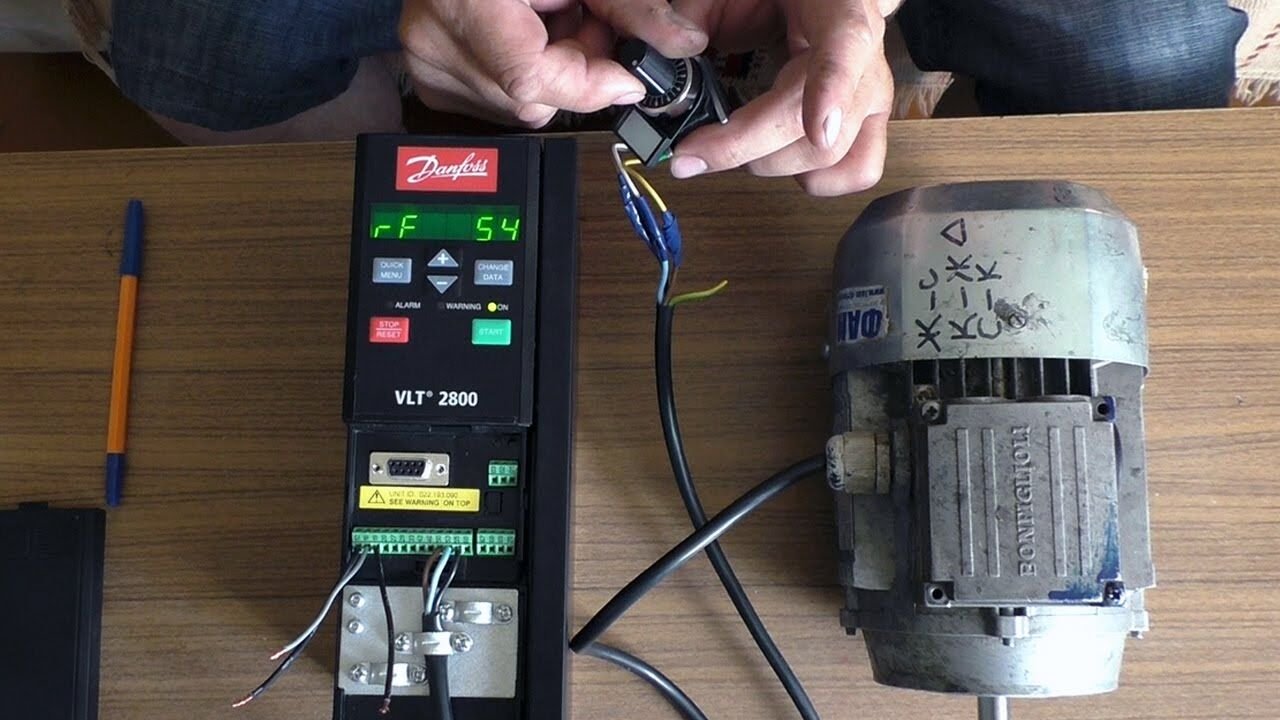

Подключение 3 фазного двигателя в однофазную сеть через частотный преобразователь

Преобразователи частоты (ПЧ) – устройства для управления электродвигателей переменного тока. Оборудование позволяет регулировать скорость вращения и момент на валу изменением частоты питающего напряжения. Однофазные ПЧ могут применяться для включения трехфазных двигателей к сети 220 В.

Оборудование создает симметричные токи во всех трех фазах и позволяет устранить такие недостатки пуска через конденсатор как:

• Невысокий момент на валу при пуске.
• Повышенный нагрев обмоток.
• Избыточный шум при работе.
• Низкий к.п.д.

Для подключения к сети 220 В выбирают однофазный ПЧ. Включать трехфазное устройство в однофазную сеть запрещено. Запас мощности преобразователя частоты должен составлять не меньше 2 кВт. При работе 3 фазного двигателя в однофазной сети наблюдаются значительные броски напряжения и тока, при недостатке мощности преобразователя работа привода будет нестабильна. Защита будет отключать устройство и выдавать сообщения об ошибках.

Подключение осуществляется в следующем порядке:

• Проверка состояния двигателя. При этом определяют плотное прилегание крышек корпуса, исправность подшипников. Желательно измерить сопротивление обмоток. На этом же этапе определяют концы и начала обмоток статора.
• Соединение обмоток по схеме «треугольник». Для подключения в однофазную сеть через ПЧ необходимо соединить обмотки так, чтобы межфазное напряжение составляло 220 В.

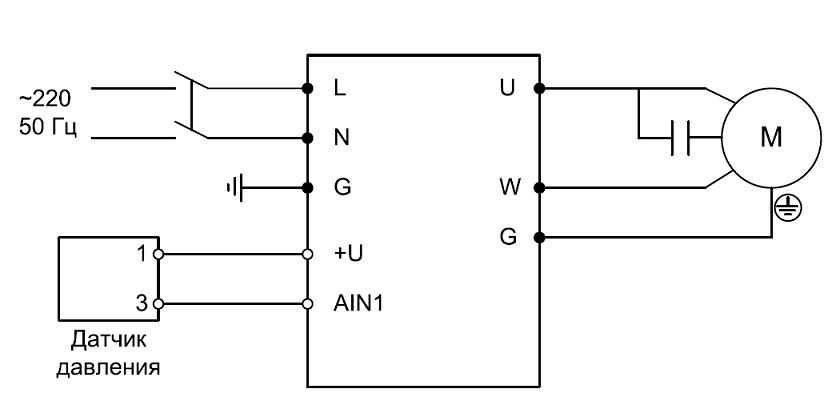

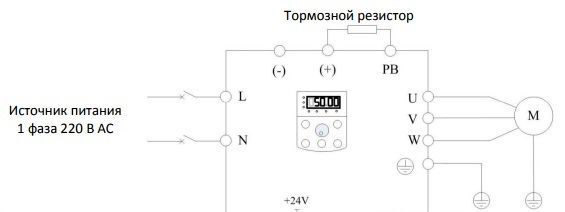

• Подключение двигателя к частотному преобразователю. Для этого применяют экранированные кабели, рекомендованной производителем марок, сечением, отвечающем мощности выбранного ПЧ. Подключение осуществляется через емкостные входы преобразователя, внешние конденсаторы при этом не нужны.

• Настройка. При этом задаются параметры пусковой и рабочей емкости, вводят другие характеристики электродвигателя. Большинство ПЧ имеют функции автоматического определения параметров двигателя.

Далее выполняют первый пуск. В процессе выявляют и устраняют ошибки подключения и настройки, проверяют корректность работы привода в разных режимах.

Преимущества подключения трехфазного двигателя к сети 220 В через ПЧ

Подключение через частотный преобразователь позволяет отказаться от внешних конденсаторов. Устройства позволяют задавать оптимальную емкость для старта и корректной работы привода. Преобразователи частоты:

• Осуществляют регулирование скорости и момента. При этом конденсаторные схемы работают только в односкоростном режиме.
• Обеспечивают оптимальный режим пуска, разгона и остановки. Преобразователь частоты огранивает пусковые токи, позволяет задавать время разгона и торможения.
• Защищают двигатель от перегрева, перегрузок, коротких замыканий, заклинивания вала. ПЧ отключает привод при возникновении аварий и ненормальных режимов работы.
• Позволяют подключать внешние датчики, а также удаленное оборудование. При помощи преобразователя частоты можно регулировать производительность насосов, другого оборудования по заданным программам.
• Выводят сообщения с кодом ошибки. При аварии или отклонении режима работы привода от нормы, на дисплей ПЧ выводится код, позволяющий определить причину без диагностики двигателя.

К недостаткам подключения 3 фазного двигателя через преобразователь частоты относят завышенную мощность устройства и генерацию паразитных гармоник. Кроме того, при применении старых двигателей, длительно бывших в эксплуатации, сложно определить фактические параметры электрической машины и правильно выбрать ПЧ.

Заключение

При включении трехфазного двигателя в однофазную сеть существенно изменяются характеристики электрической машины. Из-за значительных недостатков такой метод в промышленном электроприводе не применяется, и допускается только как исключительная мера. Например, при необходимости экстренного восстановления работоспособности оборудования. Такое подключение допустимо только для маломощных электродвигателей.

Работа трехфазных устройств в сети 220 В широко применяется в приводе домашних станков и оборудования. Применение ПЧ частоты имеет неоспоримые преимущества перед пуском через емкостные элементы. Частотный преобразователь снижает нагрев и шум двигателей, повышает коэффициент мощности, позволяет регулировать частоту вращения вала. Кроме того, устройство обеспечивает защиту оборудования, позволяет осуществлять реверс двигателя, избавляет от необходимости сборки сложных схем управления.

Для исключения ошибок при выборе ПЧ лучше обратиться в службу технической поддержки производителя.
