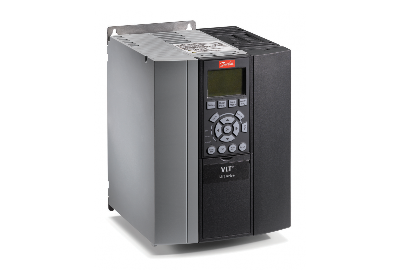

Преобразователь частоты VLT® Lift Drive

VLT® Lift Drive — специализированный преобразователь частоты для лифтов с интегрированным лифтовым контроллером. Устройство обеспечивает:

• высочайший уровень комфорта перемещения кабины;
• точную остановку на этажах;
• оптимальную дистанцию замедления (за счёт запатентованного алгоритма);
• надёжность и простоту настройки.

Ключевые преимущества.

1. Безопасность и экономия пространства

• запатентованная технология Safe Stop — исключает необходимость в контакторах электродвигателя;
• снижение акустического шума;
• прямое подключение к электродвигателю;
• компактность — минимизация пространства для монтажа.

2. Удобство эксплуатации и настройки

• лифтовое меню на «понятном языке» — простой ввод в эксплуатацию;
• предустановленное ПО с заводскими настройками под требования заказчика;
• обширная база данных электродвигателей лифтовых лебёдок;
• технология Plug-and-Play — упрощение модернизации и замены;
• съёмные разъёмы для внешних подключений;
• выбор языка интерфейса (более 50 языков, включая русский).

3. Комфорт и плавность движения

• S образные кривые перемещения;
•  специализированное ПО с вычислителем профиля скорости;
• система позиционирования и оптимизация участков кривой перемещения;
• высокая частота коммутации (до 16 кГц) — снижение шума двигателя.

4. Гибкость монтажа

• исполнения IP 20/21 (до 7,5 кВт) и IP 55;
• возможность установки снаружи или внутри шкафа управления;
• единый размер шкафа — снижение производственных затрат.

5. Надёжность и сервис

• интеллектуальная защита от перегрева;
• встроенные дроссель звена постоянного тока и фильтр радиопомех;
• глобальная сервисная сеть — минимальное время реакции;
• отмеченный наградами интерфейс (премии Frost & Sullivan и iF Design Award).

Технические характеристики.

Питающая сеть (L1, L2, L3):
• напряжение: 380−400 В±10%;
• частота: 50 Гц;
• коэффициент активной мощности (λ): 0,92 (при номинальной нагрузке);
• коэффициент реактивной мощности (cosφ): >0,98;
• частота коммутаций цепей питания: максимум 2 раза в минуту.

Выход ПЧ (U, V, W):
• выходное напряжение: 0−100% от напряжения питания;
• выходная частота: 0−300 Гц (режим Flux);
• число коммутаций на выходе: без ограничений;
• время разгона/замедления: 0,01−3600 с.

Входы/выходы:
• цифровые входы: 14 (18)*;
• цифровые выходы: 10 (6)*;
• аналоговые входы: 2 (0/4−20 мА; −10+10 В масштабируемый);
• аналоговый выход: 1;
• релейные выходы: 2 (∼240 В, 2 А макс.; =60 В, 1 А макс.);
• входы энкодера/резольвера: 2.

Управление и точность:

• время замера контура обратной связи (ПИД регулятор положения): 1 мс
• точность позиционирования: ±1 приращение
• поддерживаемые энкодеры
• напрямую: инкрементальный 5 В TTL (RS422);
• с платой MCB 102: инкрементальный 1 Vpp SinCos, абсолютный ENDAT, Hiperface.

Эксплуатационные параметры:

• диапазон рабочих температур: 0+45 ∘C;
• степень защиты: IP 20/21** (до 7,5 кВт), IP 55;
• акустический шум: 55 дБ;
• максимальная длина кабеля до двигателя:
• 10 м (экранированный/армированный);
• 50 м (с ухудшением номинальных параметров);
• срок службы при максимальной частоте коммутации: 5 лет / 2,1 млн циклов.

Фильтры и совместимость:
• встроенный фильтр радиопомех в звене постоянного тока + RFI фильтр;
• соответствие EN 120015 (электромагнитная совместимость лифта);
• опциональные линейные реакторы.

Примечания:
• 4 цифровых входа могут быть перепрограммированы как выходы.
** IP 20 — для мощностей до 7,5 кВт.
*** Частота коммутации снижается:
• до 12 кГц для мощностей ≤ 22 кВт;
• до 10 кГц для мощностей > 22 кВт.

Диапазон мощностей
Доступны модели 4–55 кВт (380–400 В).
Интеграция и управление
• Панель LCP — прямое подключение или дистанционный монтаж через кабель удлинитель;
• VLT® Set up Software MCT10 — перенос настроек между устройствами или с ПК;
• интеллектуальные системы предупреждения — сигнализация перед управляемой остановкой.

Выберите VLT® Lift Drive — и обеспечьте своим лифтам:
• безупречный комфорт пассажиров;
• максимальную безопасность;
• экономию пространства и ресурсов;
• простоту обслуживания и модернизации.
