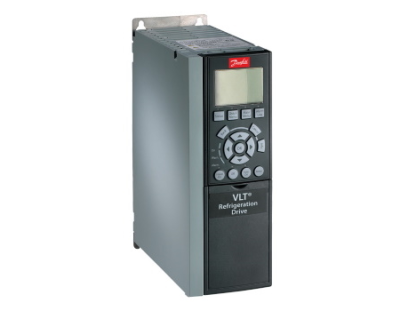

Преобразователь частоты Danfoss VLT Refrigeration Drive FC 103

Ключевые характеристики.

Питание и мощность:

• 3×200−240 В: 1,1−45 кВт;
• 3×380−480 В: 1,1−710 кВт;
• 3×525−600 В: 1,1−7,5 кВт;
• 3×525−690 В: 1,1−630 кВт.

Основные параметры:

• степень защиты: IP 20/21/54/55/66;
• рабочая температура: 0+50 ∘C (без снижения номинальных характеристик);
• перегрузка по току: 110 %;
• встроенные протоколы: Modbus RTU, Metasys N2;
• фильтры ЭМС: классы С1, С2, С3.

Специализированные функции для холодильных систем.

Управление компрессорами:

• каскадный контроллер (до 3 компрессоров без внешнего ПЛК);
• контроль температуры нагнетания (защита компрессора);
• оптимизация давления всасывания (ADAP‑KOOL);
• управление включением/отключением впрыска.

Насосные функции:

• защита от сухого хода;
• контроль конца кривой насоса;
• компенсация потока (устранение помех от близости датчика к насосу/вентилятору).

Вентиляторные функции:

• контроль обрыва ремня (аварийное отключение);
• параллельное управление несколькими двигателями.

Энергоэффективность:

• автоматическая оптимизация энергопотребления (AEO) — экономия 5−10% электроэнергии;
• режим «Сон» (отключение при низкой нагрузке);
• режим «День/ночь» (разные настройки для дневного и ночного времени).

Удобство настройки и эксплуатации:

• Меню мастера настройки — структурированная конфигурация для типовых задач:
• Единицы измерения холодильной техники — интерфейс адаптирован под терминологию инженеров‑холодильщиков.
• Motion Control Tool MCT 10 — бесплатное ПО для ввода в эксплуатацию и обслуживания.

Защита и надёжность:

• Защитное покрытие печатных плат (класс 3C2 по умолчанию, опционально 3C3);
• Встроенный дроссель постоянного тока — защита от гармонических искажений (соответствует EN 61000‑3‑12);
• Встроенный фильтр ЭМС — отсутствие необходимости во внешнем фильтре;
• Классы защиты IP (в зависимости от мощности):
  • IP 20 (NEMA 1): 1,1−90 кВт;
  • IP 21 (NEMA 1): 1,1−315 кВт;
  • IP 54 (NEMA 12): 110−315 кВт;
  • IP 55 (NEMA 12): 1,1−90 кВт;
  • IP 66 (NEMA 4X): 1,1−90 кВт.

Интеграция и коммуникация:

• Интерфейсы: ADAP‑KOOL, Modbus RTU (встроенные);
• Опциональные платы ввода‑вывода:
  • MCB 101 (3 цифровых входа, 2 цифровых выхода, 1 аналоговый выход по току, 2 аналоговых входа по напряжению);
  • MCB 105 (3 релейных выхода);
  • MCB 109 (3 входа для термодатчиков Pt1000/Ni1000, 3 аналоговых выхода по напряжению);
  • MCB 107 (внешнее питание 24 В для плат управления).

Дополнительные опции:

• Фильтры:
• Буфер для часов реального времени — сохранение настроек при отключении питания.

Область применения.

VLT® Refrigeration Drive FC 103 идеально подходит для:

• холодильных установок и камер;
• систем кондиционирования воздуха;
• промышленных холодильных агрегатов;
• насосных станций и вентиляторов в системах охлаждения;
• объектов с высокими требованиями к энергоэффективности и надёжности.

Почему выбирают FC 103?

• Специализация — функции, разработанные специально для холодильного оборудования;
• Экономия энергии — до 10 % за счёт интеллектуальных режимов;
• Гибкость — поддержка различных протоколов и опций расширения;
• Надёжность — защита в тяжёлых условиях эксплуатации;
• Простота — интуитивная настройка и интеграция.
