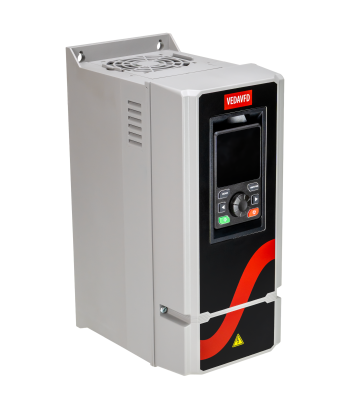

Преобразователи частоты VEDA VFD VF-500 Advanced Drive (Продвинутый привод)

Конструктивное исполнение

Корпус преобразователя выполнен в компактном модульном формате, что обеспечивает возможность плотного бокового монтажа нескольких устройств без потери функциональности. Возможно исполнение со степенью защиты IP20 (стандартное) или IP54 (для эксплуатации в условиях повышенной запыленности и влажности). Данное решение позволяет эффективно использовать пространство внутри шкафов управления.

Интеллектуальная система охлаждения реализована с полной изоляцией воздушных потоков от электронных компонентов, что предотвращает накопление пыли на платах и значительно увеличивает срок службы оборудования. Применяемая схема терморегуляции обеспечивает работоспособность частотного преобразователя при температурах окружающей среды до +50°С. Для обслуживания предусмотрены легкосъемные вентиляторы, упрощающие процедуру замены при выработке ресурса без демонтажа устройства.

Электронные платы имеют специальное защитное покрытие класса 3С3, предохраняющее компоненты от воздействия влаги, агрессивных сред и токопроводящей пыли. Данная мера повышает надежность оборудования при эксплуатации в неблагоприятных промышленных условиях.

Функциональные возможности

Частотный преобразователь VF-500 оснащен встроенным фильтром электромагнитной совместимости классов С2 или С3, что исключает необходимость установки внешних фильтрующих устройств для большинства применений и упрощает подключение частотного преобразователя. В отличие от базовой серии VF-101, дроссель на звене постоянного тока встроен на всех мощностях, что позволяет снизить уровень гармонических искажений и продлить срок службы преобразователя и питающей сети. Наличие встроенного тормозного транзистора дает возможность подключать внешние тормозные резисторы для частотного преобразователя для контролируемого замедления высокоинерционных механизмов.

Управление работой осуществляется посредством встроенной цифровой двухстрочной панели оператора. Панель имеет русифицированный интерфейс, что упрощает настройку частотного преобразователя при вводе в эксплуатацию и в процессе обслуживания. Опционально доступны выносные панели с более крупным экраном.

Преобразователь имеет 6 цифровых входов, 2 аналоговых входа (по току и напряжению), входы для подключения внешнего источника питания, 2 аналоговых выхода, 2 релейных выхода, 1 цифровой выход. Для работы в промышленных сетях предусмотрен встроенный интерфейс RS-485 с протоколом Modbus RTU. Поддерживаются все известные сетевые протоколы (Profibus, Profinet, EtherNet, EtherCAT, CANopen) через опциональные платы расширения. Устройство имеет 3 слота для расширения функционала, что позволяет адаптировать привод под конкретную задачу.

Функционал включает:
— 4 набора параметров двигателя;
— Автоматическую адаптацию к двигателю (с вращением и без);
— Энергосберегающие функции;
— ПИД-регулирование;
— Подхват скорости и автозапуск после исчезновения питания;
— Функции ПЛК (программируемого логического контроллера);
— Многоскоростной режим;
— STO (Safe Torque Off – безопасное отключение момента) – опционально.

Эксплуатационные характеристики

Преобразователи частоты серии VF-500 обеспечивают стабильную работу при длине моторного кабеля до 150 метров без снижения номинальных выходных параметров. Данная характеристика актуальна при построении объектов с территориально распределенным оборудованием.

В устройстве реализована функция автоматической адаптации к двигателю, которая позволяет точно определить параметры подключенного мотора для оптимального режима работы. Это обеспечивает высокие энергетические показатели системы «преобразователь-двигатель». Благодаря наличию 4 наборов параметров, возможна быстрая смена настроек при подключении к разным двигателям.

Полная инструкция частотного преобразователя содержит подробное описание параметров, методов программирования и схем подключения. Документация на русском языке поставляется в комплекте с устройством. При возникновении нештатных ситуаций система диагностики отображает коды ошибок частотного преобразователя, что упрощает поиск неисправностей и последующий ремонт частотных преобразователей.

Области применения

— Насосные станции водоснабжения (в т.ч. для скважинных насосов);
— Системы отопления, вентиляции и кондиционирования;
— Холодильное оборудование (поршневые и винтовые компрессоры);
— Крановое и подъемно-транспортное оборудование;
— Конвейерные линии и транспортеры;
— Экструдеры, центрифуги и другое технологическое оборудование;
— Механизмы с высокими требованиями к точности управления и безопасности.

Соответствие требованиям

Изделие соответствует техническим регламентам Таможенного союза и имеет необходимые разрешительные документы для применения на территории РФ. Преобразователь относится к категории русские частотные преобразователи, что гарантирует наличие сервисной поддержки и складских запасов. Для уточнения наличия, а также информации о том, где купить частотный преобразователь данной модели и какова актуальная цена частотного преобразователя, следует обращаться к официальным дистрибьюторам компании VEDA MC.
