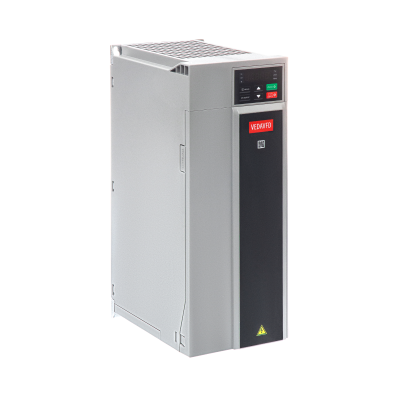

VEDA VFD серии VF-101 Basic Drive

Основные характеристики

• Интеллектуальная система охлаждения
• Доступны различные сетевые протоколы, например, Profibus, Profinet
• Все преобразователи частоты по умолчанию имеют специальное защитное покрытие плат
• Встроенный фильтр ЭМС
• Преобразователь частоты имеет встроенную цифровую панель оператора с потенциометром на русском языке

Наличие: по запросу

Цена: по запросу

Отправить заявку Получить консультацию

Коды и расшифровка

Анкета для заказа преобразователя частоты

Серия VF-101 – преобразователь частоты для применения в системах отопления, вентиляции и кондиционирования (ОВК). Привод доступен напряжением питания 1х220В и 3х380В и мощностью от 0,75 до 1120 кВт, возможно исполнение с нормальной и высокой перегрузкой. Привод имеет встроенный сетевой интерфейс RS-485. Частотный преобразователь VF-101 может управлять асинхронными и синхронными двигателями.

Имея «книжную» конструкцию, приводы данной серии позволяют производить их монтаж «стенка-к-стенке» без снижения номинальных характеристик. За счет разделения системы охлаждения исключено прохождение потока воздуха через электронные компоненты, что повышает срок службы самого преобразователя частоты. Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50С. Для удобства обслуживания устройство имеет съемные вентиляторы охлаждения.

Привод VF-101 Basic Drive сокращает затраты пользователя и уменьшает время на ввод в эксплуатацию за счет таких встроенных элементов как, фильтр ЭМС, тормозной прерыватель и удобная панель оператора с потенциометром на русском языке. Привод имеет модульную структуру и его функционал может быть расширен за счет специальных дополнительных плат.

Для данной серии доступна автоматическая адаптация к двигателю (с вращением двигателя и без), которая позволяет быстро и просто произвести ввод в эксплуатацию. Устройство имеет встроенный дроссель (от 55 кВт и выше) на звене постоянного тока, который снижает гармонические искажения до менее чем 45% THiD и увеличивает срок службы преобразователя частоты.

Технические характеристики VF-101 Basic Drive с нормальной перегрузкой, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00023	VF-101-PK75-0003-A-T4-E20-B-H	0,75	3	3,6	встроенный	внешний	22,5	200х76х155
ABC00024	VF-101-P1K5-0004-A-T4-E20-B-H	1,5	4	4,8	встроенный	внешний	45
ABC00025	VF-101-P2K2-0006-A-T4-E20-B-H	2,2	6	7,2	встроенный	внешний	66
ABC00027	VF-101-P5K5-0013-A-T4-E20-B-H	5,5	13	15,6	встроенный	внешний	165	242х100х155
ABC00028	VF-101-P7K5-0017-A-T4-E20-B-H	7,5	17	20,4	встроенный	внешний	225	242х100х155
ABC00029	VF-101-P11K-0025-A-T4-E20-B-H	11	25	30	встроенный	внешний	330	320х116х175
ABC00030	VF-101-P15K-0032-A-T4-E20-B-H	15	32	38,4	встроенный	внешний	450	320х116х175
ABC00031	VF-101-P18K-0038-A-T4-E20-B-H	18	38	45,6	встроенный	внешний	540	383х142х225
ABC00032	VF-101-P22K-0045-A-T4-E20-B-H	22	45	54	встроенный	внешний	660
ABC00033	VF-101-P30K-0060-A-T4-E20-B-H	30	60	72	встроенный	внешний	900
ABC00034	VF-101-P37K-0075-A-T4-E20-N-H	37	75	90	внешний	внешний	1110	430х172х225
ABC00035	VF-101-P45K-0090-A-T4-E20-N-H	45	90	108	внешний	внешний	1215	430х172х225
ABC00036	VF-101-P55K-0110-A-T4-E20-N-H	55	110	132	внешний	внешний	1375	558х240х310
ABC00037	VF-101-P75K-0150-A-T4-E20-N-H	75	150	180	внешний	внешний	1650
ABC00038	VF-101-P90K-0180-A-T4-E20-N-H	90	180	216	внешний	внешний	1800
ABC00039	VF-101-P110-0210-A-T4-E20-N-H	110	210	252	внешний	внешний	2200	638х270х350
ABC00040	VF-101-P132-0250-A-T4-E20-N-H	132	250	300	внешний	внешний	2640	638х270х350
ABC00041	VF-101-P160-0310-A-T4-E20-N-H-D	160	310	372	внешний	встроенный	3200	738х350х405
ABC00042	VF-101-P185-0340-A-T4-E20-N-H-D	185	340	408	внешний	встроенный	3700	738х350х405
ABC00043	VF-101-P200-0380-A-T4-E20-N-H-D	200	380	456	внешний	встроенный	4000	940х360х480
ABC00044	VF-101-P220-0415-A-T4-E20-N-H-D	220	415	498	внешний	встроенный	4400
ABC00045	VF-101-P250-0470-A-T4-E20-N-H-D	250	470	564	внешний	встроенный	5000
ABC00046	VF-101-P280-0520-A-T4-E20-N-H-D	280	520	624	внешний	встроенный	5600	1140х370х545
ABC00047	VF-101-P315-0600-A-T4-E20-N-H-D	315	600	720	внешний	встроенный	6300	1140х370х545
ABC00048	VF-101-P355-0670-A-T4-E20-N-H-D	355	670	804	внешний	встроенный	7100	1250х400х545
ABC00049	VF-101-P400-0750-A-T4-E20-N-H-D	400	750	900	внешний	встроенный	8000
ABC00050	VF-101-P450-0810-A-T4-E20-N-H-D	450	810	972	внешний	встроенный	9000
ABC00051	VF-101-P500-0860-A-T4-E20-N-H-D	500	860	1032	внешний	встроенный	10000	1400х460х545
ABC00052	VF-101-P560-0990-A-T4-E20-N-H-D	560	990	1188	внешний	встроенный	11200
ABC00053	VF-101-P630-1200-A-T4-E20-N-H-D	630	1200	1440	внешний	встроенный	12600
ABC00054	VF-101-P710-1340-A-T4-E20-N-H-D	710	1340	1608	внешний	встроенный	14200	2198х1201,5х798,5
ABC00055	VF-101-P800-1500-A-T4-E20-N-H-D	800	1500	1800	внешний	встроенный	16000
ABC00056	VF-101-P900-1620-A-T4-E20-N-H-D	900	1620	1944	внешний	встроенный	18000
ABC00057	VF-101-P1M0-1720-A-T4-E20-N-H-D	1000	1720	2064	внешний	встроенный	20000
ABC00058	VF-101-P1M1-1980-A-T4-E20-N-H-D	1120	1980	2376	внешний	встроенный	22400

** цифровая панель оператора встроена

Технические характеристики VF-101 Basic Drive с нормальной перегрузкой и встроенным тормозным транзистором, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00023	VF-101-PK75-0003-A-T4-E20-B-H	0,75	3	3,6	встроенный	внешний	22,5	200х76х155
ABC00024	VF-101-P1K5-0004-A-T4-E20-B-H	1,5	4	4,8	встроенный	внешний	45
ABC00025	VF-101-P2K2-0006-A-T4-E20-B-H	2,2	6	7,2	встроенный	внешний	66
ABC00027	VF-101-P5K5-0013-A-T4-E20-B-H	5,5	13	15,6	встроенный	внешний	165	242х100х155
ABC00028	VF-101-P7K5-0017-A-T4-E20-B-H	7,5	17	20,4	встроенный	внешний	225	242х100х155
ABC00029	VF-101-P11K-0025-A-T4-E20-B-H	11	25	30	встроенный	внешний	330	320х116х175
ABC00030	VF-101-P15K-0032-A-T4-E20-B-H	15	32	38,4	встроенный	внешний	450	320х116х175
ABC00031	VF-101-P18K-0038-A-T4-E20-B-H	18	38	45,6	встроенный	внешний	540	383х142х225
ABC00032	VF-101-P22K-0045-A-T4-E20-B-H	22	45	54	встроенный	внешний	660
ABC00033	VF-101-P30K-0060-A-T4-E20-B-H	30	60	72	встроенный	внешний	900
ABC00060	VF-101-P37K-0075-A-T4-E20-B-H	37	75	90	встроенный	внешний	1110	430х172х225
ABC00061	VF-101-P45K-0090-A-T4-E20-B-H	45	90	108	встроенный	внешний	1215	430х172х225
ABC00062	VF-101-P55K-0110-A-T4-E20-B-H	55	110	132	встроенный	внешний	1375	558х240х310
ABC00063	VF-101-P75K-0150-A-T4-E20-B-H	75	150	180	встроенный	внешний	1650
ABC00064	VF-101-P90K-0180-A-T4-E20-B-H	90	180	216	встроенный	внешний	1800

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой и встроенным дросселем, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00066	VF-101-P55K-0110-A-T4-E20-N-H-D	55	110	132	внешний	встроенный	1375	558х240х310
ABC00067	VF-101-P75K-0150-A-T4-E20-N-H-D	75	150	180	внешний	встроенный	1650
ABC00068	VF-101-P90K-0180-A-T4-E20-N-H-D	90	180	216	внешний	встроенный	1800
ABC00069	VF-101-P110-0210-A-T4-E20-N-H-D	110	210	252	внешний	встроенный	2200	638х270х350
ABC00070	VF-101-P132-0250-A-T4-E20-N-H-D	132	250	300	внешний	встроенный	2640	638х270х350
ABC00041	VF-101-P160-0310-A-T4-E20-N-H-D	160	310	372	внешний	встроенный	3200	738х350х405
ABC00042	VF-101-P185-0340-A-T4-E20-N-H-D	185	340	408	внешний	встроенный	3700	738х350х405
ABC00043	VF-101-P200-0380-A-T4-E20-N-H-D	200	380	456	внешний	встроенный	4000	940х360х480
ABC00044	VF-101-P220-0415-A-T4-E20-N-H-D	220	415	498	внешний	встроенный	4400
ABC00045	VF-101-P250-0470-A-T4-E20-N-H-D	250	470	564	внешний	встроенный	5000
ABC00046	VF-101-P280-0520-A-T4-E20-N-H-D	280	520	624	внешний	встроенный	5600	1140х370х545
ABC00047	VF-101-P315-0600-A-T4-E20-N-H-D	315	600	720	внешний	встроенный	6300	1140х370х545
ABC00048	VF-101-P355-0670-A-T4-E20-N-H-D	355	670	804	внешний	встроенный	7100	1250х400х545
ABC00049	VF-101-P400-0750-A-T4-E20-N-H-D	400	750	900	внешний	встроенный	8000
ABC00050	VF-101-P450-0810-A-T4-E20-N-H-D	450	810	972	внешний	встроенный	9000
ABC00051	VF-101-P500-0860-A-T4-E20-N-H-D	500	860	1032	внешний	встроенный	10000	1400х460х545
ABC00052	VF-101-P560-0990-A-T4-E20-N-H-D	560	990	1188	внешний	встроенный	11200
ABC00053	VF-101-P630-01200-A-T4-E20-N-H-D	630	1200	1440	внешний	встроенный	12600
ABC00054	VF-101-P710-01340-A-T4-E20-N-H-D	710	1340	1608	внешний	встроенный	14200	2198х1201,5х798,5
ABC00055	VF-101-P800-01500-A-T4-E20-N-H-D	800	1500	1800	внешний	встроенный	16000
ABC00056	VF-101-P900-01620-A-T4-E20-N-H-D	900	1620	1944	внешний	встроенный	18000
ABC00057	VF-101-P1M0-01720-A-T4-E20-N-H-D	1000	1720	2064	внешний	встроенный	20000
ABC00058	VF-101-P1M1-01980-A-T4-E20-N-H-D	1120	1980	2376	внешний	встроенный	22400

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive с нормальной перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В, IP54, металлический корпус

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	ВхШхГ, мм
HBC01101	VF-101-P55K-0110-A-T4-E54-B-H-D	55	110	132	встроенный	встроенный	850х340х400 навесной
HBC01102	VF-101-P75K-0150-A-T4-E54-B-H-D	75	150	180	встроенный	встроенный
HBC01103	VF-101-P90K-0180-A-T4-E54-B-H-D	90	180	204	встроенный	встроенный
HBC01104	VF-101-P110-0210-A-T4-E54-B-H-D	110	210	252	встроенный	встроенный	950х370х400 навесной
HBC01105	VF-101-P132-0250-A-T4-E54-B-H-D	132	250	300	встроенный	встроенный	950х370х400 навесной

Технические характеристики VF-101 Basic Drive с высокой перегрузкой, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.блок	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00123	VF-101-PK75-0003-U-T4-E20-B-H	0,75	3	4,5	встроенный	внешний	22,5	200х76х155
ABC00124	VF-101-P1K5-0004-U-T4-E20-B-H	1,5	4	6	встроенный	внешний	45
ABC00125	VF-101-P2K2-0006-U-T4-E20-B-H	2,2	6	9	встроенный	внешний	66
ABC00126	VF-101-P4K0-0010-U-T4-E20-B-H	4	10	15	встроенный	внешний	120		242х100х155
ABC00127	VF-101-P5K5-0013-U-T4-E20-B-H	5,5	13	19,5	встроенный	внешний	165		242х100х155
ABC00128	VF-101-P7K5-0017-U-T4-E20-B-H	7,5	17	25,5	встроенный	внешний	225		320х116х175
ABC00129	VF-101-P11K-0025-U-T4-E20-B-H	11	25	37,5	встроенный	внешний	330		320х116х175
ABC00130	VF-101-P15K-0032-U-T4-E20-B-H	15	32	48	встроенный	внешний	450	383х142х225
ABC00131	VF-101-P18K-0038-U-T4-E20-B-H	18	38	57	встроенный	внешний	540
ABC00132	VF-101-P22K-0045-U-T4-E20-B-H	22	45	67,5	встроенный	внешний	660
ABC00133	VF-101-P30K-0060-U-T4-E20-N-H	30	60	90	внешний	внешний	900		430х172х225
ABC00134	VF-101-P37K-0075-U-T4-E20-N-H	37	75	112,5	внешний	внешний	1110		430х172х225
ABC00135	VF-101-P45K-0090-U-T4-E20-N-H	45	90	135	внешний	внешний	1215		558х240х310
ABC00136	VF-101-P55K-0110-U-T4-E20-N-H	55	110	165	внешний	внешний	1375
ABC00137	VF-101-P75K-0150-U-T4-E20-N-H	75	150	225	внешний	внешний	1650
ABC00138	VF-101-P90K-0180-U-T4-E20-N-H	90	180	270	внешний	внешний	1800	638х270х350
ABC00139	VF-101-P110-0210-U-T4-E20-N-H	110	210	315	внешний	внешний	2200
ABC00140	VF-101-P132-0250-U-T4-E20-N-H-D	132	250	375	внешний	встроенный	2640	638х270х350	738х350х405
ABC00141	VF-101-P160-0310-U-T4-E20-N-H-D	160	310	465	внешний	встроенный	3200		738х350х405
ABC00142	VF-101-P185-0340-U-T4-E20-N-H-D	185	340	510	внешний	встроенный	3700		940х360х480
ABC00143	VF-101-P200-0380-U-T4-E20-N-H-D	200	380	570	внешний	встроенный	4000
ABC00144	VF-101-P220-0415-U-T4-E20-N-H-D	220	415	622,5	внешний	встроенный	4400
ABC00145	VF-101-P250-0470-U-T4-E20-N-H-D	250	470	705	внешний	встроенный	5000	1140х370х545
ABC00146	VF-101-P280-0510-U-T4-E20-N-H-D	280	510	765	внешний	встроенный	5600	1140х370х545
ABC00147	VF-101-P315-0600-U-T4-E20-N-H-D	315	600	900	внешний	встроенный	6300	1250х400х545
ABC00148	VF-101-P355-0670-U-T4-E20-N-H-D	355	670	1005	внешний	встроенный	7100
ABC00149	VF-101-P400-0750-U-T4-E20-N-H-D	400	750	1125	внешний	встроенный	8000
ABC00150	VF-101-P450-0810-U-T4-E20-N-H-D	450	810	1215	внешний	встроенный	9000	1400х460х545
ABC00151	VF-101-P500-0860-U-T4-E20-N-H-D	500	860	1290	внешний	встроенный	10000
ABC00152	VF-101-P560-0990-U-T4-E20-N-H-D	560	990	1485	внешний	встроенный	11200
ABC00153	VF-101-P630-01200-U-T4-E20-N-H-D	630	1200	1440	внешний	встроенный	12600	2198х1201,5х798,5
ABC00154	VF-101-P710-01340-U-T4-E20-N-H-D	710	1340	1608	внешний	встроенный	14200
ABC00155	VF-101-P800-01500-U-T4-E20-N-H-D	800	1500	1800	внешний	встроенный	16000
ABC00156	VF-101-P900-01620-U-T4-E20-N-H-D	900	1620	1944	внешний	встроенный	18000
ABC00157	VF-101-P1M0-1720-U-T4-E20-N-H-D	1000	1720	2064	внешний	встроенный	20000
ABC00158	VF-101-P1M1-1980-U-T4-E20-N-H-D	1120	1980	2376	внешний	встроенный	22400

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным тормозным транзистором, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00123	VF-101-PK75-0003-U-T4-E20-B-H	0,75	3	4,5	встроенный	внешний	22,5	200х76х155
ABC00124	VF-101-P1K5-0004-U-T4-E20-B-H	1,5	4	6	встроенный	внешний	45
ABC00125	VF-101-P2K2-0006-U-T4-E20-B-H	2,2	6	9	встроенный	внешний	66
ABC00126	VF-101-P4K0-0010-U-T4-E20-B-H	4	10	15	встроенный	внешний	120	242х100х155
ABC00127	VF-101-P5K5-0013-U-T4-E20-B-H	5,5	13	19,5	встроенный	внешний	165	242х100х155
ABC00128	VF-101-P7K5-0017-U-T4-E20-B-H	7,5	17	25,5	встроенный	внешний	225	320х116х175
ABC00129	VF-101-P11K-0025-U-T4-E20-B-H	11	25	37,5	встроенный	внешний	330	320х116х175
ABC00130	VF-101-P15K-0032-U-T4-E20-B-H	15	32	48	встроенный	внешний	450	383х142х225
ABC00131	VF-101-P18K-0038-U-T4-E20-B-H	18	38	57	встроенный	внешний	540
ABC00132	VF-101-P22K-0045-U-T4-E20-B-H	22	45	67,5	встроенный	внешний	660
ABC00159	VF-101-P30K-0060-U-T4-E20-B-H	30	60	90	встроенный	внешний	900	430х172х225
ABC00160	VF-101-P37K-0075-U-T4-E20-B-H	37	75	112,5	встроенный	внешний	1110	430х172х225
ABC00161	VF-101-P45K-0090-U-T4-E20-B-H	45	90	135	встроенный	внешний	1215	558х240х310
ABC00162	VF-101-P55K-0110-U-T4-E20-B-H	55	110	165	встроенный	внешний	1375
ABC00163	VF-101-P75K-0150-U-T4-E20-B-H	75	150	225	встроенный	внешний	1650

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным дросселем, 3х380ВВ

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00165	VF-101-P45K-0090-U-T4-E20-N-H-D	45	90	135	внешний	встроенный	1215	558х240х310
ABC00166	VF-101-P55K-0110-U-T4-E20-N-H-D	55	110	132	внешний	встроенный	1375
ABC00167	VF-101-P75K-0150-U-T4-E20-N-H-D	75	150	180	внешний	встроенный	1650
ABC00168	VF-101-P90K-0180-U-T4-E20-N-H-D	90	180	216	внешний	встроенный	1800	638х270х350
ABC00169	VF-101-P110-0210-U-T4-E20-N-H-D	110	210	252	внешний	встроенный	2200	638х270х350
ABC00140	VF-101-P132-0250-U-T4-E20-N-H-D	132	250	375	внешний	встроенный	2640	738х350х405
ABC00141	VF-101-P160-0310-U-T4-E20-N-H-D	160	310	465	внешний	встроенный	3200	738х350х405
ABC00142	VF-101-P185-0340-U-T4-E20-N-H-D	185	340	510	внешний	встроенный	3700	940х360х480
ABC00143	VF-101-P200-0380-U-T4-E20-N-H-D	200	380	570	внешний	встроенный	4000
ABC00144	VF-101-P220-0415-U-T4-E20-N-H-D	220	415	622,5	внешний	встроенный	4400
ABC00145	VF-101-P250-0470-U-T4-E20-N-H-D	250	470	705	внешний	встроенный	5000	1140х370х545
ABC00146	VF-101-P280-0510-U-T4-E20-N-H-D	280	510	765	внешний	встроенный	5600	1140х370х545
ABC00147	VF-101-P315-0600-U-T4-E20-N-H-D	315	600	900	внешний	встроенный	6300	1250х400х545
ABC00148	VF-101-P355-0670-U-T4-E20-N-H-D	355	670	1005	внешний	встроенный	7100
ABC00149	VF-101-P400-0750-U-T4-E20-N-H-D	400	750	1125	внешний	встроенный	8000
ABC00150	VF-101-P450-0810-U-T4-E20-N-H-D	450	810	1215	внешний	встроенный	9000	1400х460х545
ABC00151	VF-101-P500-0860-U-T4-E20-N-H-D	500	860	1290	внешний	встроенный	10000
ABC00152	VF-101-P560-0990-U-T4-E20-N-H-D	560	990	1485	внешний	встроенный	11200
ABC00153	VF-101-P630-1200-U-T4-E20-N-H-D	630	1200	1440	внешний	встроенный	12600	2198х1201,5х798,5
ABC00154	VF-101-P710-1340-U-T4-E20-N-H-D	710	1340	1608	внешний	встроенный	14200
ABC00155	VF-101-P800-1500-U-T4-E20-N-H-D	800	1500	1800	внешний	встроенный	16000
ABC00156	VF-101-P900-1620-U-T4-E20-N-H-D	900	1620	1944	внешний	встроенный	18000
ABC00157	VF-101-P1M0-1720-U-T4-E20-N-H-D	1000	1720	2064	внешний	встроенный	20000
ABC00158	VF-101-P1M1-1980-U-T4-E20-N-H-D	1120	1980	2376	внешний	встроенный	22400

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	ВхШхГ, мм
ABC01001	VF-101-P45K-0090-U-T4-E20-B-H-D	45	90	135	встроенный	встроенный	558х240х310
ABC01002	VF-101-P55K-0110-U-T4-E20-B-H-D	55	110	165	встроенный	встроенный
ABC01003	VF-101-P75K-0150-U-T4-E20-B-H-D	75	150	225	встроенный	встроенный
ABC01004	VF-101-P90K-0180-U-T4-E20-B-H-D	90	180	270	встроенный	встроенный
ABC01005	VF-101-P110-0210-U-T4-E20-B-H-D	110	210	315	встроенный	встроенный	638х270х350

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, вход 1х220В, выход 3х220В

Код заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.блок	Дроссель	Тепловые потери, Вт	ВхШхГ, мм
ABC00101	VF-101-PK75-0004-U-S2-E20-B-H	0,75	4	6	встроенный	внешний	22,5	200х76х155
ABC00102	VF-101-P1K5-0007-U-S2-E20-B-H	1,5	7	10,5	встроенный	внешний	45	200х76х155
ABC00103	VF-101-P2K2-0010-U-S2-E20-B-H	2,2	10	15	встроенный	внешний	66	242х100х155
ABC00104	VF-101-P4K0-0016-U-S2-E20-B-H	4	16	24	встроенный	внешний	120	242х100х155
ABC00105	VF-101-P5K5-0020-U-S2-E20-B-H	5,5	20	30	встроенный	внешний	165	320х116х175
ABC00106	VF-101-P7K5-0030-U-S2-E20-B-H	7,5	30	45	встроенный	внешний	225
ABC00107	VF-101-P11K-0042-U-S2-E20-B-H	11	42	63	встроенный	внешний	330

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х380В, IP54, пластиковый корпус

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	ВхШхГ, мм
DBC00023	VF-101-PK75-0003-A-T4-C54-B-H	0,75	3	3,6	встроенный	внешний	300х114х235
DBC00024	VF-101-P1K5-0004-A-T4-C54-B-H	1,5	4	4,8	встроенный	внешний
DBC00025	VF-101-P2K2-0006-A-T4-C54-B-H	2,2	6	7,2	встроенный	внешний
DBC00027	VF-101-P5K5-0013-A-T4-C54-B-H	5,5	13	15,6	встроенный	внешний	363х150х235
DBC00028	VF-101-P7K5-0017-A-T4-C54-B-H	7,5	17	20,4	встроенный	внешний	363х150х235
DBC00029	VF-101-P11K-0025-A-T4-C54-B-H	11	25	30	встроенный	внешний	480х174х255
DBC00030	VF-101-P15K-0032-A-T4-C54-B-H	15	32	38,4	встроенный	внешний	480х174х255
DBC00031	VF-101-P18K-0038-A-T4-C54-B-H	18	38	45,6	встроенный	внешний	574,5х213х305
DBC00032	VF-101-P22K-0045-A-T4-C54-B-H	22	45	54	встроенный	внешний
DBC00033	VF-101-P30K-0060-A-T4-C54-B-H	30	60	72	встроенный	внешний

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х380В, IP54

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	ШхВхГ, мм
HBC00023	VF-101-PK75-0003-A-T4-E54-B-H	0,75	3	3,6	встроенный	внешний	по запросу
HBC00024	VF-101-P1K5-0004-A-T4-E54-B-H	1,5	4	4,8	встроенный	внешний
HBC00025	VF-101-P2K2-0006-A-T4-E54-B-H	2,2	6	7,2	встроенный	внешний
HBC00027	VF-101-P5K5-0013-A-T4-E54-B-H	5,5	13	15,6	встроенный	внешний
HBC00028	VF-101-P7K5-0017-A-T4-E54-B-H	7,5	17	20,4	встроенный	внешний
HBC00029	VF-101-P11K-0025-A-T4-E54-B-H	11	25	30	встроенный	внешний
HBC00030	VF-101-P15K-0032-A-T4-E54-B-H	15	32	38,4	встроенный	внешний
HBC00031	VF-101-P18K-0038-A-T4-E54-B-H	18	38	45,6	встроенный	внешний
HBC00032	VF-101-P22K-0045-A-T4-E54-B-H	22	45	54	встроенный	внешний
HBC00033	VF-101-P30K-0060-A-T4-E54-B-H	30	60	72	встроенный	внешний
HBC00034	VF-101-P37K-0075-A-T4-E54-N-H	37	75	90	внешний	внешний
HBC00035	VF-101-P45K-0090-A-T4-E54-N-H	45	90	108	внешний	внешний
HBC00036	VF-101-P55K-0110-A-T4-E54-N-H	55	110	132	внешний	внешний	340х850х400 навесной
HBC00037	VF-101-P75K-0150-A-T4-E54-N-H	75	150	180	внешний	внешний
HBC00038	VF-101-P90K-0180-A-T4-E54-N-H	90	180	216	внешний	внешний
HBC00039	VF-101-P110-0210-A-T4-E54-N-H	110	210	252	внешний	внешний	370х950х400 навесной
HBC00040	VF-101-P132-0250-A-T4-E54-N-H	132	250	300	внешний	внешний	370х950х400 навесной
HBC00041	VF-101-P160-0310-A-T4-E54-N-H-D	160	310	372	внешний	встроенный	450х1100х450 навесной
HBC00042	VF-101-P185-0340-A-T4-E54-N-H-D	185	340	408	внешний	встроенный	450х1100х450 навесной
HBC00043	VF-101-P200-0380-A-T4-E54-N-H-D	200	380	456	внешний	встроенный	450х1300х550 навесной
HBC00044	VF-101-P220-0415-A-T4-E54-N-H-D	220	415	498	внешний	встроенный
HBC00045	VF-101-P250-0470-A-T4-E54-N-H-D	250	470	564	внешний	встроенный
HBC00046	VF-101-P280-0520-A-T4-E54-N-H-D	280	520	624	внешний	встроенный	500х2000х600 напольный
HBC00047	VF-101-P315-0600-A-T4-E54-N-H-D	315	600	720	внешний	встроенный
HBC00048	VF-101-P355-0670-A-T4-E54-N-H-D	355	670	804	внешний	встроенный
HBC00049	VF-101-P400-0750-A-T4-E54-N-H-D	400	750	900	внешний	встроенный
HBC00050	VF-101-P450-0810-A-T4-E54-N-H-D	450	810	972	внешний	встроенный
HBC00051	VF-101-P500-0860-A-T4-E54-N-H-D	500	860	1032	внешний	встроенный	550х2000х600 напольный
HBC00052	VF-101-P560-0990-A-T4-E54-N-H-D	560	990	1188	внешний	встроенный
HBC00053	VF-101-P630-1200-A-T4-E54-N-H-D	630	1200	1440	внешний	встроенный

Примечание: Несъемная цифровая панель оператора с потенциометром встроена.

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой и встроенным тормозным транзистором, 3х380В, IP54

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	ШхВхГ, мм
HBC00023	VF-101-PK75-0003-A-T4-E54-B-H	0,75	3	3,6	встроенный	внешний	по запросу
HBC00024	VF-101-P1K5-0004-A-T4-E54-B-H	1,5	4	4,8	встроенный	внешний
HBC00025	VF-101-P2K2-0006-A-T4-E54-B-H	2,2	6	7,2	встроенный	внешний
HBC00027	VF-101-P5K5-0013-A-T4-E54-B-H	5,5	13	15,6	встроенный	внешний
HBC00028	VF-101-P7K5-0017-A-T4-E54-B-H	7,5	17	20,4	встроенный	внешний
HBC00029	VF-101-P11K-0025-A-T4-E54-B-H	11	25	30	встроенный	внешний
HBC00030	VF-101-P15K-0032-A-T4-E54-B-H	15	32	38,4	встроенный	внешний
HBC00031	VF-101-P18K-0038-A-T4-E54-B-H	18	38	45,6	встроенный	внешний
HBC00032	VF-101-P22K-0045-A-T4-E54-B-H	22	45	54	встроенный	внешний
HBC00033	VF-101-P30K-0060-A-T4-E54-B-H	30	60	72	встроенный	внешний
HBC00060	VF-101-P37K-0075-A-T4-E54-B-H	37	75	90	встроенный	внешний
HBC00061	VF-101-P45K-0090-A-T4-E54-B-H	45	90	108	встроенный	внешний
HBC00062	VF-101-P55K-0110-A-T4-E54-B-H	55	110	132	встроенный	внешний	340х850х400 навесной
HBC00063	VF-101-P75K-0150-A-T4-E54-B-H	75	150	180	встроенный	внешний
HBC00064	VF-101-P90K-0180-A-T4-E54-B-H	90	180	216	встроенный	внешний

Примечание: Несъемная цифровая панель оператора с потенциометром встроена.

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой и встроенным дросселем, 3х380В, IP54

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	ШхВхГ, мм
HBC00066	VF-101-P55K-0110-A-T4-E54-N-H-D	55	110	132	внешний	встроенный	340х850х400 навесной
HBC00067	VF-101-P75K-0150-A-T4-E54-N-H-D	75	150	180	внешний	встроенный
HBC00068	VF-101-P90K-0180-A-T4-E54-N-H-D	90	180	216	внешний	встроенный
HBC00069	VF-101-P110-0210-A-T4-E54-N-H-D	110	210	252	внешний	встроенный	370х950х400 навесной
HBC00070	VF-101-P132-0250-A-T4-E54-N-H-D	132	250	300	внешний	встроенный	370х950х400 навесной
HBC00041	VF-101-P160-0310-A-T4-E54-N-H-D	160	310	372	внешний	встроенный	450х1100х450 навесной
HBC00042	VF-101-P185-0340-A-T4-E54-N-H-D	185	340	408	внешний	встроенный	450х1100х450 навесной
HBC00043	VF-101-P200-0380-A-T4-E54-N-H-D	200	380	456	внешний	встроенный	450х1300х550 навесной
HBC00044	VF-101-P220-0415-A-T4-E54-N-H-D	220	415	498	внешний	встроенный
HBC00045	VF-101-P250-0470-A-T4-E54-N-H-D	250	470	564	внешний	встроенный
HBC00046	VF-101-P280-0520-A-T4-E54-N-H-D	280	520	624	внешний	встроенный	500х2000х600 напольный
HBC00047	VF-101-P315-0600-A-T4-E54-N-H-D	315	600	720	внешний	встроенный
HBC00048	VF-101-P355-0670-A-T4-E54-N-H-D	355	670	804	внешний	встроенный
HBC00049	VF-101-P400-0750-A-T4-E54-N-H-D	400	750	900	внешний	встроенный
HBC00050	VF-101-P450-0810-A-T4-E54-N-H-D	450	810	972	внешний	встроенный
HBC00051	VF-101-P500-0860-A-T4-E54-N-H-D	500	860	1032	внешний	встроенный	550х2000х600 напольный
HBC00052	VF-101-P560-0990-A-T4-E54-N-H-D	560	990	1188	внешний	встроенный
HBC00053	VF-101-P630-1200-A-T4-E54-N-H-D	630	1200	1440	внешний	встроенный

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В, IP54, металлический корпус

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	ВхШхГ, мм
HBC01101	VF-101-P55K-0110-A-T4-E54-B-H-D	55	110	132	встроенный	встроенный	850х340х400 навесной
HBC01102	VF-101-P75K-0150-A-T4-E54-B-H-D	75	150	180	встроенный	встроенный
HBC01103	VF-101-P90K-0180-A-T4-E54-B-H-D	90	180	204	встроенный	встроенный
HBC01104	VF-101-P110-0210-A-T4-E54-B-H-D	110	210	252	встроенный	встроенный	950х370х400 навесной
HBC01105	VF-101-P132-0250-A-T4-E54-B-H-D	132	250	300	встроенный	встроенный	950х370х400 навесной

Примечание: Несъемная цифровая панель оператора с потенциометром встроена.

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х380В, IP54, пластиковый корпус

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	ВхШхГ, мм
DBC00123	VF-101-PK75-0003-U-T4-C54-B-H	0,75	3	4,5	встроенный	внешний	300х114х235
DBC00124	VF-101-P1K5-0004-U-T4-C54-B-H	1,5	4	6	встроенный	внешний
DBC00125	VF-101-P2K2-0006-U-T4-C54-B-H	2,2	6	9	встроенный	внешний
DBC00126	VF-101-P4K0-0010-U-T4-C54-B-H	4	10	15	встроенный	внешний	363х150х235
DBC00127	VF-101-P5K5-0013-U-T4-C54-B-H	5,5	13	19,5	встроенный	внешний	363х150х235
DBC00128	VF-101-P7K5-0017-U-T4-C54-B-H	7,5	17	25,5	встроенный	внешний	480х174х255
DBC00129	VF-101-P11K-0025-U-T4-C54-B-H	11	25	37,5	встроенный	внешний	480х174х255
DBC00130	VF-101-P15K-0032-U-T4-C54-B-H	15	32	48	встроенный	внешний	574,5х213х305
DBC00131	VF-101-P18K-0038-U-T4-C54-B-H	18	38	57	встроенный	внешний
DBC00132	VF-101-P22K-0045-U-T4-C54-B-H	22	45	67,5	встроенный	внешний

** цифровая панель оператора с потенциометром встроена

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х380В, IP54

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.блок	Дроссель	ШхВхГ, мм
HBC00123	VF-101-PK75-0003-U-T4-E54-B-H	0,75	3	4,5	встроенный	внешний	по запросу
HBC00124	VF-101-P1K5-0004-U-T4-E54-B-H	1,5	4	6	встроенный	внешний
HBC00125	VF-101-P2K2-0006-U-T4-E54-B-H	2,2	6	9	встроенный	внешний
HBC00126	VF-101-P4K0-0010-U-T4-E54-B-H	4	10	15	встроенный	внешний
HBC00127	VF-101-P5K5-0013-U-T4-E54-B-H	5,5	13	19,5	встроенный	внешний
HBC00128	VF-101-P7K5-0017-U-T4-E54-B-H	7,5	17	25,5	встроенный	внешний
HBC00129	VF-101-P11K-0025-U-T4-E54-B-H	11	25	37,5	встроенный	внешний
HBC00130	VF-101-P15K-0032-U-T4-E54-B-H	15	32	48	встроенный	внешний
HBC00131	VF-101-P18K-0038-U-T4-E54-B-H	18	38	57	встроенный	внешний
HBC00132	VF-101-P22K-0045-U-T4-E54-B-H	22	45	67,5	встроенный	внешний
HBC00133	VF-101-P30K-0060-U-T4-E54-N-H	30	60	90	внешний	внешний
HBC00134	VF-101-P37K-0075-U-T4-E54-N-H	37	75	112,5	внешний	внешний
HBC00135	VF-101-P45K-0090-U-T4-E54-N-H	45	90	135	внешний	внешний	340х850х400 навесной
HBC00136	VF-101-P55K-0110-U-T4-E54-N-H	55	110	165	внешний	внешний
HBC00137	VF-101-P75K-0150-U-T4-E54-N-H	75	150	225	внешний	внешний
HBC00138	VF-101-P90K-0180-U-T4-E54-N-H	90	180	270	внешний	внешний	370х950х400 навесной
HBC00139	VF-101-P110-0210-U-T4-E54-N-H	110	210	315	внешний	внешний	370х950х400 навесной
HBC00140	VF-101-P132-0250-U-T4-E54-N-H-D	132	250	375	внешний	встроенный	450х1100х450 навесной
HBC00141	VF-101-P160-0310-U-T4-E54-N-H-D	160	310	465	внешний	встроенный	450х1100х450 навесной
HBC00142	VF-101-P185-0340-U-T4-E54-N-H-D	185	340	510	внешний	встроенный	450х1300х550 навесной
HBC00143	VF-101-P540-0380-U-T4-E54-N-H-D	200	380	570	внешний	встроенный
HBC00144	VF-101-P254-0415-U-T4-E54-N-H-D	220	415	622,5	внешний	встроенный
HBC00145	VF-101-P250-0470-U-T4-E54-N-H-D	250	470	705	внешний	встроенный	500х2000х600 напольный
HBC00146	VF-101-P280-0510-U-T4-E54-N-H-D	280	510	765	внешний	встроенный
HBC00147	VF-101-P315-0600-U-T4-E54-N-H-D	315	600	900	внешний	встроенный
HBC00148	VF-101-P355-0670-U-T4-E54-N-H-D	355	670	1005	внешний	встроенный
HBC00149	VF-101-P400-0750-U-T4-E54-N-H-D	400	750	1125	внешний	встроенный
HBC00150	VF-101-P450-0810-U-T4-E54-N-H-D	450	810	1215	внешний	встроенный	550х2000х600 напольный
HBC00151	VF-101-P500-0860-U-T4-E54-N-H-D	500	860	1290	внешний	встроенный
HBC00152	VF-101-P560-0990-U-T4-E54-N-H-D	560	990	1485	внешний	встроенный

Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным тормозным транзистором, 3х380В, IP54

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	ШхВхГ, мм
HBC00123	VF-101-PK75-0003-U-T4-E54-B-H	0,75	3	4,5	встроенный	внешний	по запросу
HBC00124	VF-101-P1K5-0004-U-T4-E54-B-H	1,5	4	6	встроенный	внешний
HBC00125	VF-101-P2K2-0006-U-T4-E54-B-H	2,2	6	9	встроенный	внешний
HBC00126	VF-101-P4K0-0010-U-T4-E54-B-H	4	10	15	встроенный	внешний
HBC00127	VF-101-P5K5-0013-U-T4-E54-B-H	5,5	13	19,5	встроенный	внешний
HBC00128	VF-101-P7K5-0017-U-T4-E54-B-H	7,5	17	25,5	встроенный	внешний
HBC00129	VF-101-P11K-0025-U-T4-E54-B-H	11	25	37,5	встроенный	внешний
HBC00130	VF-101-P15K-0032-U-T4-E54-B-H	15	32	48	встроенный	внешний
HBC00131	VF-101-P18K-0038-U-T4-E54-B-H	18	38	57	встроенный	внешний
HBC00132	VF-101-P22K-0045-U-T4-E54-B-H	22	45	67,5	встроенный	внешний
HBC00159	VF-101-P30K-0060-U-T4-E54-B-H	30	60	90	встроенный	внешний
HBC00160	VF-101-P37K-0075-U-T4-E54-B-H	37	75	112,5	встроенный	внешний
HBC00161	VF-101-P45K-0090-U-T4-E54-B-H	45	90	135	встроенный	внешний	340х850х400 навесной
HBC00162	VF-101-P55K-0110-U-T4-E54-B-H	55	110	165	встроенный	внешний
HBC00163	VF-101-P75K-0150-U-T4-E54-B-H	75	150	225	встроенный	внешний

Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным дросселем, 3х380В, IP54

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	ШхВхГ, мм
HBC00165	VF-101-P45K-0090-U-T4-E54-N-H-D	45	90	135	внешний	встроенный	340х850х400 навесной
HBC00166	VF-101-P55K-0110-U-T4-E54-N-H-D	55	110	165	внешний	встроенный
HBC00167	VF-101-P75K-0150-U-T4-E54-N-H-D	75	150	225	внешний	встроенный
HBC00168	VF-101-P90K-0180-U-T4-E54-N-H-D	90	180	270	внешний	встроенный	370х950х400 навесной
HBC00169	VF-101-P110-0210-U-T4-E54-N-H-D	110	210	315	внешний	встроенный	370х950х400 навесной
HBC00140	VF-101-P132-0250-U-T4-E54-N-H-D	132	250	375	внешний	встроенный	450х1100х450 навесной
HBC00141	VF-101-P160-0310-U-T4-E54-N-H-D	160	310	465	внешний	встроенный	450х1100х450 навесной
HBC00142	VF-101-P185-0340-U-T4-E54-N-H-D	185	340	510	внешний	встроенный	450х1300х550 навесной
HBC00143	VF-101-P540-0380-U-T4-E54-N-H-D	200	380	570	внешний	встроенный
HBC00144	VF-101-P254-0415-U-T4-E54-N-H-D	220	415	622,5	внешний	встроенный
HBC00145	VF-101-P250-0470-U-T4-E54-N-H-D	250	470	705	внешний	встроенный	500х2000х600 напольный
HBC00146	VF-101-P280-0510-U-T4-E54-N-H-D	280	510	765	внешний	встроенный
HBC00147	VF-101-P315-0600-U-T4-E54-N-H-D	315	600	900	внешний	встроенный
HBC00148	VF-101-P355-0670-U-T4-E54-N-H-D	355	670	1005	внешний	встроенный
HBC00149	VF-101-P400-0750-U-T4-E54-N-H-D	400	750	1125	внешний	встроенный
HBC00150	VF-101-P450-0810-U-T4-E54-N-H-D	450	810	1215	внешний	встроенный	550х2000х600 напольный
HBC00151	VF-101-P500-0860-U-T4-E54-N-H-D	500	860	1290	внешний	встроенный
HBC00152	VF-101-P560-0990-U-T4-E54-N-H-D	560	990	1485	внешний	встроенный

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В, IP54, металлический корпус

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	ВхШхГ, мм
HBC01001	VF-101-P45K-0090-U-T4-E54-B-H-D	45	90	135	встроенный	встроенный	850х340х400 навесной
HBC01002	VF-101-P55K-0110-U-T4-E54-B-H-D	55	110	165	встроенный	встроенный
HBC01003	VF-101-P75K-0150-U-T4-E54-B-H-D	75	150	225	встроенный	встроенный
HBC01004	VF-101-P90K-0180-U-T4-E54-B-H-D	90	180	270	встроенный	встроенный	950х370х400 навесной
HBC01005	VF-101-P110-0210-U-T4-E54-B-H-D	110	210	315	встроенный	встроенный	950х370х400 навесной

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 1х220В, IP54

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.блок	Дроссель	ШхВхГ, мм
HBC00101	VF-101-PK75-0004-U-S2-E54-B-H	0,75	4	6	встроенный	внешний	по запросу
HBC00102	VF-101-P1K5-0007-U-S2-E54-B-H	1,5	7	10,5	встроенный	внешний
HBC00103	VF-101-P2K2-0010-U-S2-E54-B-H	2,2	10	15	встроенный	внешний
HBC00104	VF-101-P4K0-0016-U-S2-E54-B-H	4	16	24	встроенный	внешний
HBC00105	VF-101-P5K5-0020-U-S2-E54-B-H	5,5	20	30	встроенный	внешний
HBC00106	VF-101-P7K5-0030-U-S2-E54-B-H	7,5	30	45	встроенный	внешний
HBC00107	VF-101-P11K-0042-U-S2-E54-B-H	11	42	63	встроенный	внешний

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х660В

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель
ABC00072	VF-101-P30K-0028-A-T6-E20-N-H	30	28	33,6	внешний	внешний
ABC00073	VF-101-P37K-0035-A-T6-E20-N-H	37	35	42	внешний	внешний
ABC00074	VF-101-P45K-0045-A-T6-E20-N-H	45	45	54	внешний	внешний
ABC00075	VF-101-P55K-0052-A-T6-E20-N-H	55	52	62,4	внешний	внешний
ABC00076	VF-101-P75K-0063-A-T6-E20-N-H	75	63	75,6	внешний	внешний
ABC00077	VF-101-P90K-0086-A-T6-E20-N-H	90	86	103,2	внешний	внешний
ABC00078	VF-101-P110-0098-A-T6-E20-N-H	110	98	117,6	внешний	внешний
ABC00079	VF-101-P132-0121-A-T6-E20-N-H	132	121	145,2	внешний	внешний
ABC00080	VF-101-P160-0150-A-T6-E20-N-H-D	160	150	180	внешний	встроенный
ABC00081	VF-101-P185-0175-A-T6-E20-N-H-D	185	175	210	внешний	встроенный
ABC00082	VF-101-P200-0198-A-T6-E20-N-H-D	200	198	237,6	внешний	встроенный
ABC00083	VF-101-P220-0218-A-T6-E20-N-H-D	220	218	261,6	внешний	встроенный
ABC00084	VF-101-P250-0235-A-T6-E20-N-H-D	250	235	282	внешний	встроенный
ABC00085	VF-101-P280-0270-A-T6-E20-N-H-D	280	270	324	внешний	встроенный
ABC00086	VF-101-P315-0330-A-T6-E20-N-H-D	315	330	396	внешний	встроенный
ABC00087	VF-101-P355-0345-A-T6-E20-N-H-D	355	345	414	внешний	встроенный
ABC00088	VF-101-P400-0380-A-T6-E20-N-H-D	400	380	456	внешний	встроенный
ABC00089	VF-101-P450-0430-A-T6-E20-N-H-D	450	430	516	внешний	встроенный
ABC00090	VF-101-P500-0466-A-T6-E20-N-H-D	500	466	559,2	внешний	встроенный
ABC00091	VF-101-P560-0540-A-T6-E20-N-H-D	560	540	648	внешний	встроенный
ABC00092	VF-101-P630-0600-A-T6-E20-N-H-D	630	600	720	внешний	встроенный

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х660В, IP54

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 120%	Торм.ключ	Дроссель	ШхВхГ, мм
HBC00072	VF-101-P30K-0028-A-T6-E54-N-H	30	28	33,6	внешний	внешний	340х850х400 навесной
HBC00073	VF-101-P37K-0035-A-T6-E54-N-H	37	35	42	внешний	внешний
HBC00074	VF-101-P45K-0045-A-T6-E54-N-H	45	45	54	внешний	внешний
HBC00075	VF-101-P55K-0052-A-T6-E54-N-H	55	52	62,4	внешний	внешний
HBC00076	VF-101-P75K-0063-A-T6-E54-N-H	75	63	75,6	внешний	внешний
HBC00077	VF-101-P90K-0086-A-T6-E54-N-H	90	86	103,2	внешний	внешний
HBC00078	VF-101-P110-0098-A-T6-E54-N-H	110	98	117,6	внешний	внешний	370х950х400 навесной
HBC00079	VF-101-P132-0121-A-T6-E54-N-H	132	121	145,2	внешний	внешний	370х950х400 навесной
HBC00080	VF-101-P160-0150-A-T6-E54-N-H-D	160	150	180	внешний	встроенный	450х1100х450 навесной
HBC00181	VF-101-P185-0175-A-T6-E54-N-H-D	185	175	210	внешний	встроенный	450х1100х450 навесной
HBC00182	VF-101-P540-0198-A-T6-E54-N-H-D	200	198	237,6	внешний	встроенный	450х1300х550 навесной
HBC00183	VF-101-P254-0218-A-T6-E54-N-H-D	220	218	261,6	внешний	встроенный
HBC00184	VF-101-P250-0235-A-T6-E54-N-H-D	250	235	282	внешний	встроенный
HBC00185	VF-101-P280-0270-A-T6-E54-N-H-D	280	270	324	внешний	встроенный	500х2000х600 напольный
HBC00186	VF-101-P315-0330-A-T6-E54-N-H-D	315	330	396	внешний	встроенный
HBC00187	VF-101-P355-0345-A-T6-E54-N-H-D	355	345	414	внешний	встроенный
HBC00188	VF-101-P400-0380-A-T6-E54-N-H-D	400	380	456	внешний	встроенный
HBC00189	VF-101-P450-0430-A-T6-E54-N-H-D	450	430	516	внешний	встроенный
HBC00190	VF-101-P500-0466-A-T6-E54-N-H-D	500	466	559,2	внешний	встроенный	550х2000х600 напольный
HBC00191	VF-101-P560-0540-A-T6-E54-N-H-D	560	540	648	внешний	встроенный
HBC00192	VF-101-P630-0600-A-T6-E54-N-H-D	630	600	720	внешний	встроенный

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х660В

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель
ABC00171	VF-101-P22K-0021-U-T6-E20-N-H	22	21	31,5	внешний	внешний
ABC00172	VF-101-P30K-0028-U-T6-E20-N-H	30	28	42	внешний	внешний
ABC00173	VF-101-P37K-0035-U-T6-E20-N-H	37	35	52,5	внешний	внешний
ABC00174	VF-101-P45K-0045-U-T6-E20-N-H	45	45	67,5	внешний	внешний
ABC00175	VF-101-P55K-0052-U-T6-E20-N-H	55	52	78	внешний	внешний
ABC00176	VF-101-P75K-0063-U-T6-E20-N-H	75	63	94,5	внешний	внешний
ABC00177	VF-101-P90K-0086-U-T6-E20-N-H	90	86	129	внешний	внешний
ABC00178	VF-101-P110-0098-U-T6-E20-N-H	110	98	147	внешний	внешний
ABC00179	VF-101-P132-0121-U-T6-E20-N-H-D	132	121	181,5	внешний	встроенный
ABC00180	VF-101-P160-0150-U-T6-E20-N-H-D	160	150	225	внешний	встроенный
ABC00181	VF-101-P185-0175-U-T6-E20-N-H-D	185	175	262,5	внешний	встроенный
ABC00182	VF-101-P200-0198-U-T6-E20-N-H-D	200	198	297	внешний	встроенный
ABC00183	VF-101-P220-0218-U-T6-E20-N-H-D	220	218	327	внешний	встроенный
ABC00184	VF-101-P250-0235-U-T6-E20-N-H-D	250	235	352,5	внешний	встроенный
ABC00185	VF-101-P280-0270-U-T6-E20-N-H-D	280	270	405	внешний	встроенный
ABC00186	VF-101-P315-0330-U-T6-E20-N-H-D	315	330	495	внешний	встроенный
ABC00187	VF-101-P355-0345-U-T6-E20-N-H-D	355	345	517,5	внешний	встроенный
ABC00188	VF-101-P400-0380-U-T6-E20-N-H-D	400	380	570	внешний	встроенный
ABC00189	VF-101-P450-0430-U-T6-E20-N-H-D	450	430	645	внешний	встроенный
ABC00190	VF-101-P500-0466-U-T6-E20-N-H-D	500	466	699	внешний	встроенный
ABC00191	VF-101-P560-0540-U-T6-E20-N-H-D	560	540	810	внешний	встроенный
ABC00192	VF-101-P630-0690-U-T6-E20-N-H-D	630	690	1035	внешний	встроенный
ABC00193	VF-101-P710-0760-U-T6-E20-N-H-D	710	760	1140	внешний	встроенный
ABC00194	VF-101-P800-0860-U-T6-E20-N-H-D	800	860	1290	внешний	встроенный
ABC00195	VF-101-P900-0932-U-T6-E20-N-H-D	900	932	1398	внешний	встроенный
ABC00196	VF-101-P1M0-1080-U-T6-E20-N-H-D	1000	1080	1620	внешний	встроенный
ABC00197	VF-101-P1M1-1200-U-T6-E20-N-H-D	1120	1200	1800	внешний	встроенный

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х660В, IP54

Код для заказа	Типовой код	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки 150%	Торм.ключ	Дроссель	ШхВхГ, мм
HBC00171	VF-101-P22K-0021-U-T6-E54-N-H	22	21	31,5	внешний	внешний	340х850х400 навесной
HBC00172	VF-101-P30K-0028-U-T6-E54-N-H	30	28	42	внешний	внешний
HBC00173	VF-101-P37K-0035-U-T6-E54-N-H	37	35	52,5	внешний	внешний
HBC00174	VF-101-P45K-0045-U-T6-E54-N-H	45	45	67,5	внешний	внешний
HBC00175	VF-101-P55K-0052-U-T6-E54-N-H	55	52	78	внешний	внешний
HBC00176	VF-101-P75K-0063-U-T6-E54-N-H	75	63	94,5	внешний	внешний
HBC00177	VF-101-P90K-0086-U-T6-E54-N-H	90	86	129	внешний	внешний	370х950х400 навесной
HBC00178	VF-101-P110-0098-U-T6-E54-N-H	110	98	147	внешний	внешний	370х950х400 навесной
HBC00179	VF-101-P132-0121-U-T6-E54-N-H-D	132	121	181,5	внешний	встроенный	450х1100х450 навесной
HBC00180	VF-101-P160-0150-U-T6-E54-N-H-D	160	150	225	внешний	встроенный	450х1100х450 навесной
HBC00181	VF-101-P185-0175-U-T6-E54-N-H-D	185	175	262,5	внешний	встроенный	450х1300х550 навесной
HBC00182	VF-101-P200-0198-U-T6-E54-N-H-D	200	198	297	внешний	встроенный
HBC00183	VF-101-P220-0218-U-T6-E54-N-H-D	220	218	327	внешний	встроенный
HBC00184	VF-101-P250-0235-U-T6-E54-N-H-D	250	235	352,5	внешний	встроенный	500х2000х600 напольный
HBC00185	VF-101-P280-0270-U-T6-E54-N-H-D	280	270	405	внешний	встроенный
HBC00186	VF-101-P315-0330-U-T6-E54-N-H-D	315	330	495	внешний	встроенный
HBC00187	VF-101-P355-0345-U-T6-E54-N-H-D	355	345	517,5	внешний	встроенный
HBC00188	VF-101-P400-0380-U-T6-E54-N-H-D	400	380	570	внешний	встроенный
HBC00189	VF-101-P450-0430-U-T6-E54-N-H-D	450	430	645	внешний	встроенный	550х2000х600 напольный
HBC00190	VF-101-P500-0466-U-T6-E54-N-H-D	500	466	699	внешний	встроенный
HBC00191	VF-101-P560-0540-U-T6-E54-N-H-D	560	540	810	внешний	встроенный

Технические характеристики VF-101 Basic Drive с высокой перегрузкой, 3х1140В

Код заказа	Типовой код	Цена, евро	Входное напряжение, В	Выходная мощность, кВт	Номинальный выходной ток, А	Дроссель	ВхШхГ, мм
ABC80001	VF-101-P45K-0031-U-T8-E20-N-H-D	21067	1140	45	31	встроенный	по запросу
ABC80002	VF-101-P55K-0038-U-T8-E20-N-H-D	21769	1140	55	38	встроенный
ABC80003	VF-101-P75K-0052-U-T8-E20-N-H-D	24578	1140	75	52	встроенный
ABC80004	VF-101-P90K-0058-U-T8-E20-N-H-D	25982	1140	90	58	встроенный
ABC80005	VF-101-P110-0075-U-T8-E20-N-H-D	33707	1140	110	75	встроенный	2260x800x600
ABC80006	VF-101-P132-0086-U-T8-E20-N-H-D	37218	1140	132	86	встроенный
ABC80007	VF-101-P160-0105-U-T8-E20-N-H-D	38622	1140	160	105	встроенный
ABC80008	VF-101-P185-0115-U-T8-E20-N-H-D	43538	1140	185	115	встроенный
ABC80009	VF-101-P200-0132-U-T8-E20-N-H-D	45645	1140	200	132	встроенный
ABC80010	VF-101-P220-0144-U-T8-E20-N-H-D	47049	1140	220	144	встроенный
ABC80011	VF-101-P250-0162-U-T8-E20-N-H-D	48454	1140	250	162	встроенный
ABC80012	VF-101-P280-0175-U-T8-E20-N-H-D	53369	1140	280	175	встроенный
ABC80013	VF-101-P315-0208-U-T8-E20-N-H-D	55476	1140	315	208	встроенный
ABC80014	VF-101-P355-0230-U-T8-E20-N-H-D	59689	1140	355	230	встроенный	2260x1000x800
ABC80015	VF-101-P400-0260-U-T8-E20-N-H-D	68818	1140	400	260	встроенный
ABC80016	VF-101-P450-0290-U-T8-E20-N-H-D	81458	1140	450	290	встроенный
ABC80017	VF-101-P500-0325-U-T8-E20-N-H-D	90587	1140	500	325	встроенный
ABC80018	VF-101-P560-0365-U-T8-E20-N-H-D	101823	1140	560	365	встроенный
ABC80019	VF-101-P630-0400-U-T8-E20-N-H-D	110952	1140	630	400	встроенный
ABC80020	VF-101-P710-0450-U-T8-E20-N-H-D	127550	1140	710	450	встроенный	2260x1200x800
ABC80021	VF-101-P800-0505-U-T8-E20-N-H-D	141722	1140	800	505	встроенный
ABC80022	VF-101-P900-0570-U-T8-E20-N-H-D	161703	1140	900	570	встроенный
ABC80023	VF-101-P1M0-0630-U-T8-E20-N-H-D	175556	1140	1000	635	встроенный

Опции для преобразователей частоты VF-101

Код заказа	Типовой код
PBC00001	внешний цифровой двухстрочный пульт
PBC00002	VF-101 опция ProfiBus
PBC00003	VF-101 опция ProfiNet
PBC00004	VF-101 опция расширения входов выходов
PBC00005	VF-101 Энкодерная опция 5В
PBC00007	VF-101 Резольверная опция
PBC00008	VF-101 опция CAN
PBC00010	внешний цифровой однострочный пульт
PBC00011	внешний графический пульт

Преимущества

Интеллектуальная система охлаждения. Допустимая рабочая температура окружающей среды до +50С. Для удобства обслуживания частотный преобразователь имеет съемные вентиляторы.
Доступны различные сетевые протоколы, например, Profibus, Profinet
Все преобразователи частоты по умолчанию имеют специальное защитное покрытие плат, которое увеличивает срок службы и защищает от негативного воздействия агрессивной среды
Встроенный фильтр ЭМС
Преобразователь частоты имеет встроенную цифровую панель оператора с потенциометром на русском языке, что позволяет сэкономить на приобретении пульта и сокращает время на ввод в эксплуатацию
Автоматическая адаптация к двигателю сокращает время для ввода в эксплуатацию
Встроенный тормозной прерыватель до 22 кВт, встроенный сетевой дроссель свыше 45 кВт
Частотный преобразователь работает с различными типами двигателей, в том числе с синхронными двигателями на постоянных магнитах
Длина допустимого неэкранированного кабеля до 100 м, что позволяет обойтись без дополнительных устройств для соблюдения требования ЭМС

Применение

Системы отопления, вентиляции и кондиционирования (ОВК)
Станки
Системы пожаротушения
Применения с тяжелым пуском

Документация

VEDA VFD серии VF-101 Basic Drive

Основные характеристики

Технические характеристики VF-101 Basic Drive с нормальной перегрузкой, 3х380В

Технические характеристики VF-101 Basic Drive с нормальной перегрузкой и встроенным тормозным транзистором, 3х380В

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой и встроенным дросселем, 3х380В

Технические характеристики VF-101 Basic Drive с нормальной перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В, IP54, металлический корпус

Технические характеристики VF-101 Basic Drive с высокой перегрузкой, 3х380В

Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным тормозным транзистором, 3х380В

Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным дросселем, 3х380ВВ

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, вход 1х220В, выход 3х220В

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х380В, IP54, пластиковый корпус

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х380В, IP54

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой и встроенным тормозным транзистором, 3х380В, IP54

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой и встроенным дросселем, 3х380В, IP54

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В, IP54, металлический корпус

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х380В, IP54, пластиковый корпус

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х380В, IP54

Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным тормозным транзистором, 3х380В, IP54

Технические характеристики VF-101 Basic Drive c высокой перегрузкой и встроенным дросселем, 3х380В, IP54

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, встроенным тормозным транзистором и встроенным дросселем, 3х380В, IP54, металлический корпус

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 1х220В, IP54

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х660В

Технические характеристики VF-101 Basic Drive c нормальной перегрузкой, 3х660В, IP54

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х660В

Технические характеристики VF-101 Basic Drive c высокой перегрузкой, 3х660В, IP54

Технические характеристики VF-101 Basic Drive с высокой перегрузкой, 3х1140В

Опции для преобразователей частоты VF-101

Преимущества

Применение

Документация

Инструкции и руководства:

Каталоги и брошюры:

Чертежи:

Узнать цену

Получить консультацию
