Модернизация системы дымососов котельных ПАО «Северсталь»

Общая информация

Объект внедрения: установка частотно-регулируемых приводов (ЧРП) на дымососы установки сухого тушения кокса (УСТК-1) котельных агрегатов №42 и №43 ПАО «Северсталь» ТСУ.

Цель проекта: повышение эффективности и надежности работы системы дымоудаления путем внедрения современных систем частотного регулирования.

Техническое решение

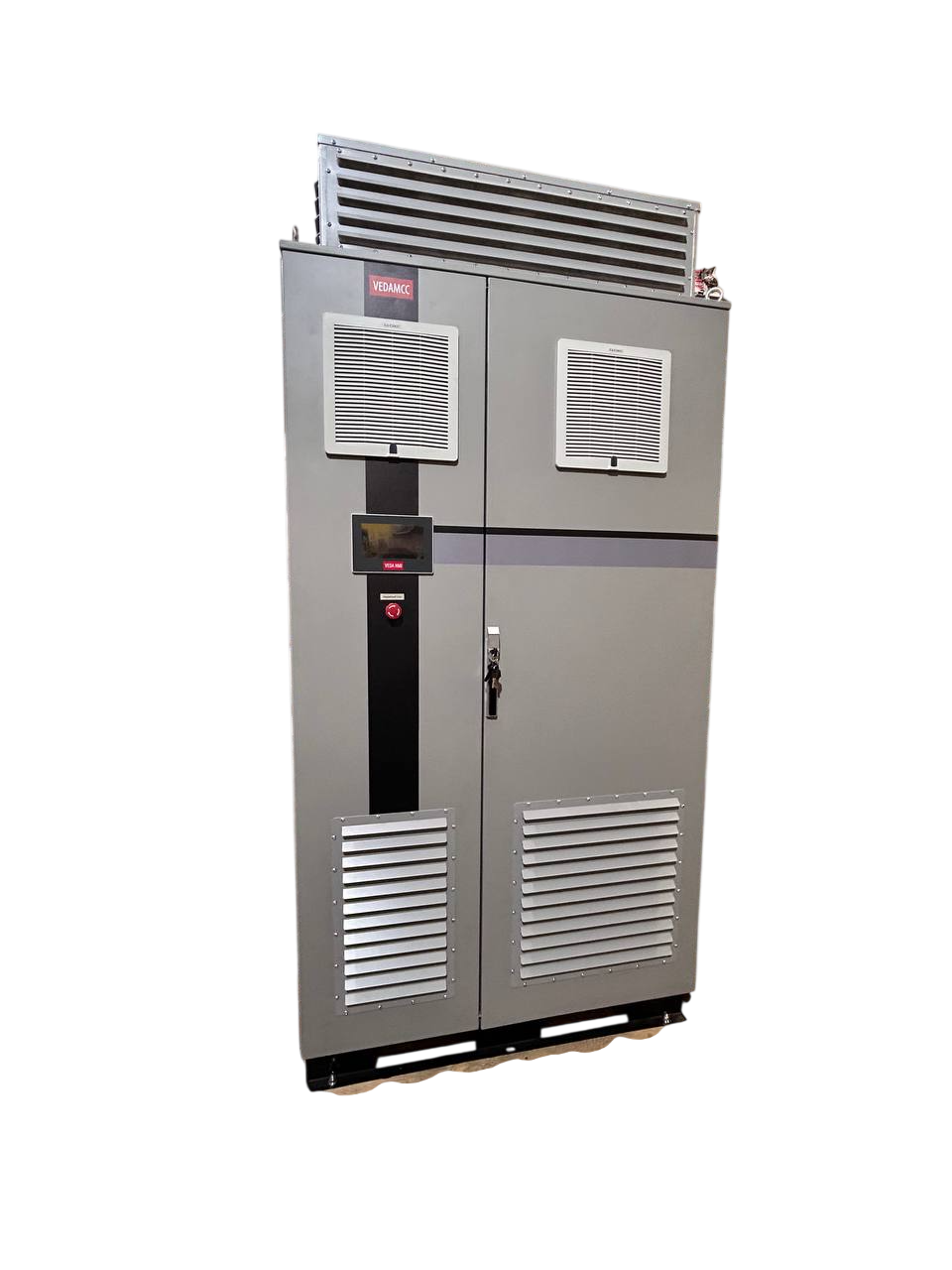

В рамках проекта реализовано комплексное решение на базе низковольтных комплектных шкафов VEDA MCC модели VEDA MCC-101-P710K-0760-A-T6-G4-PX-C54-QX-AX-BX+D1+H3+CPE+WCS — 2 шт.

Схема управления реализована по двух трансформаторной технологии «Hi-Lo-Hi», обеспечивающей оптимальное регулирование частоты вращения электродвигателей дымососов №401, 402 и №403, 404.

Состав оборудования

Основные компоненты системы:

• Частотные преобразователи серии VEDA VF-101 мощностью 710 кВт
• Сенсорная панель управления VEDA HMI с защитой IP65
• Встроенные DC-дроссели и фильтры ВЧ-помех
• Системы аварийного останова
• Климатическое оборудование для поддержания оптимального температурного режима
• Карты расширения входов/выходов сигналов
• Секция с синус-фильтрами

Преимущества решения

• Повышение энергоэффективности системы дымоудаления
• Увеличение срока службы электродвигателей
• Возможность точного регулирования производительности
• Улучшение условий эксплуатации оборудования
• Повышение надежности и безопасности технологических процессов

Проект реализован с учетом всех требований промышленной безопасности и нормативных документов, что обеспечивает надежную и эффективную работу системы дымоудаления на протяжении всего срока эксплуатации.
