Применение высоковольтных преобразователей частоты в производстве цемента: кейс «Ачинского цемента»

Ачинский цемент — одно из ведущих предприятий строительного сектора Красноярского края и Сибирского федерального округа. Являясь частью холдинга «ЦемРос», предприятие демонстрирует впечатляющие производственные показатели, выпуская свыше 900 000 тонн цемента ежегодно.

В рамках стратегии развития предприятия была инициирована масштабная программа модернизации производственных мощностей. Особое внимание уделялось совершенствованию процесса помола цемента — ключевого этапа производства.

Техническая задача

Основной вызов заключался в необходимости:

• Обеспечения плавного пуска пяти сырьевых мельниц. При этом механизмы, запускаемые электродвигателями разные: шаровые мельницы для помола угля или клинкера
• Работы с мощностью каждой мельницы 3200 кВ
• Функция безударного перевода всех агрегатов на сеть
•  Интеграции нового оборудования в существующую систему управления
•  Обеспечения надёжного запуска при полной загрузке мельниц

Внедрённое решение

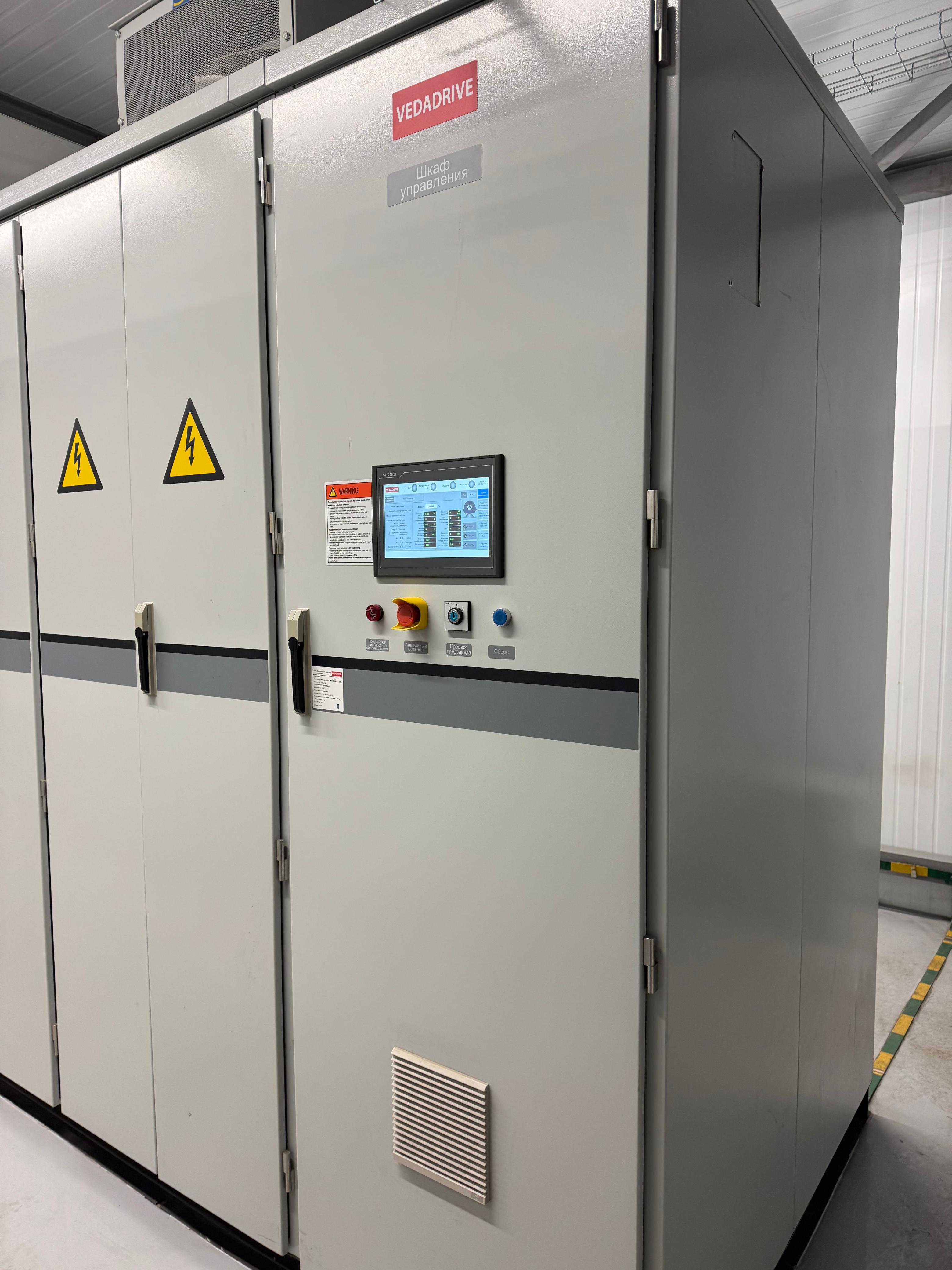

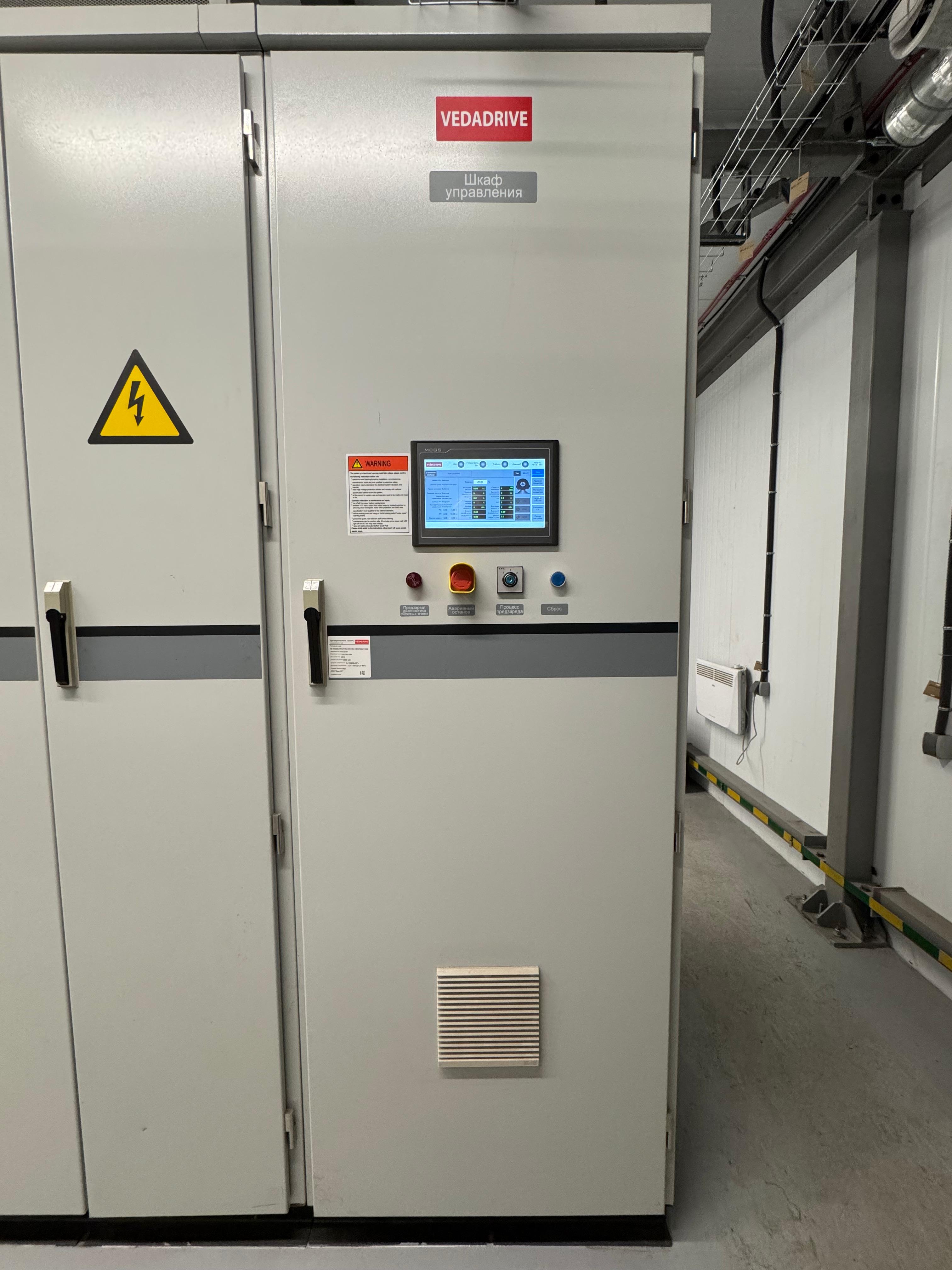

Компания «НордГрон», официальный партнёр «ВЕДА МК», предложила инновационное решение — высоковольтный преобразователь частоты VEDADRIVE мощностью 5000 кВА, типовой код VD-P5000U3F531SSX304AXA14BXC9DX11E4D (10кВ, 304А). В комплект к ВВПЧ были поставлены 5 шкафов автоматического байпаса, также ВВПЧ оснащен функцией предзаряда. Также была осуществлена доработка программного обеспечения - сигнал включенного состояния вводной ячейки является также сигналом на пуск соответствующего электродвигателя.

Система электроривода обеспечивает:

• Последовательный запуск мельниц с интервалом 5 минут
• Плавный разгон оборудования
• Автоматический перевод на сетевое питание

Технические особенности проекта

Сложность реализации заключалась в том, что:

• Мельничное применение считается одним из самых требовательных для ПЧ
• Проект с пятью мельницами стал первым в своём роде
• Требовалась безупречная интеграция в существующую систему

Результаты внедрения

Успешная реализация проекта позволила:

• Выполнить все технические требования заказчика
• Обеспечить бесперебойную работу сырьевых мельниц
• Повысить эффективность производственного процесса

Перспективы развития

Успех проекта привлёк внимание других предприятий цементной отрасли. В планах — масштабирование решения на базе холдинга «ЦемРос», где планируется внедрение аналогичной системы для восьми мельниц.
