В приводах промышленного оборудования часто требуется больший (меньший) момент или скорость чем на валу электрического двигателя. Для преобразования и регулирования этих параметров используют редукторы и мотор-редукторы. Рассмотрим, чем отличается редуктор от мотор редуктора в части конструкции и сферы применения устройств.

02.07.2024

Редукторы

Механическим редуктором называют устройство на базе цилиндрических, червячных, планетарных или других передач. Редукторы состоят из следующих комплектующих:

Входного вала. Служит для подключения двигателя.
Передаточной пары. Устройство состоит из 2 зубчатых колес или других взаимодействующих элементов. Передаточных пар может быть несколько.
Выходного вала. Предназначен для подключения нагрузки.
Корпуса. Служит для размещения остальных деталей и узлов, а также смазочного материала.

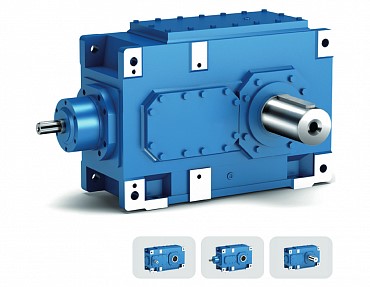

редуктор

Работает редуктор следующим образом. Вращение входного вала передается ведущему элементу, который приводит в движение ведомый. За счет различного количества зубьев или витков червяка момент, передаваемый ведомым элементом выходному валу, оказывается больше или меньше аналогичной характеристики на входном валу. Скорости входного и выходного вала также будут разные. Таким образом, механическая энергия без учета потерь не изменяется, различаются скорость и момент.

Мотор-редукторы

Мотор-редуктор – это двигатель и редуктор, собранные в единый агрегат. Таким образом, устройство представляет собой готовый привод. Оборудование состоит:

Из двигателя. В качестве силового агрегата используются асинхронные, синхронные электродвигатели, двигатели постоянного тока и др.
Из редуктора. Механизм может быть червячным, цилиндрическим, коническим, планетарным и другим.

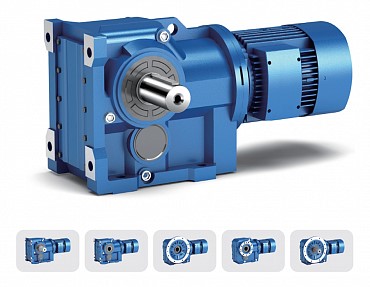

мотор-редуктор

Принцип действия мотор-редукторов и редукторов аналогичен. Устройства преобразуют скорость или момент на валу до требуемой величины, при этом передаваемая двигателем механическая энергия остается неизменной (без учета потерь).

Мотор-редукторы и редукторы VEDA GM

Линейка редукторов и мотор-редукторов VEDA позволяет решать широкий спектр задач в различных областях и применениях, например, таких как химическая и горнорудная промышленность, металлургическая и пищевая промышленность, конвейеры, лифты, краны и др.

Основные отличия редуктора и мотор-редуктора

Назначение и области применения редукторов и мотор-редукторов аналогичны. Оборудование применяют для получения требуемой угловой частоты вращения и момента на валу.

Мотор-редукторы отличает:

Моноблочное исполнение. В составе устройств уже содержится электродвигатель.
Заводская сборка. Валы силового агрегата и редуктора уже отцентрованы и соединены.
Быстрый монтаж. Установка не требует сопряжения двигателя и передаточного механизма.
Возможность встраивания электромагнитного или механического тормоза.

Практически все маломощные приводы построены на базе мотор-редукторов. Моноблочное исполнение позволяет несколько уменьшить габариты и повысить надежность.

Редукторы отличает:

Подключения к практически любым двигателям с допустимой скоростью и моментом.
Построение нестандартных приводов.
Адаптации к уже установленным двигателям оборудования.
Использование нетипичных соединений.

К недостаткам устройств в сравнении с мотор-редукторами относятся относительно трудоемкий монтаж, связанный с точной центровкой валов и фиксацией, несколько большие габариты. Сопряжение с электродвигателем, выполненное на месте, менее надежно, чем заводская сборка.

Области применения и характеристики редукторов и мотор-редукторов

Основные параметры устройств также несколько различаются. Для мотор-редукторов это:

Передаточное отношение.
Скорость выходного вала.
Крутящий момент.
Допустимая радиальная и осевая нагрузка.

Для редукторов добавляются следующие характеристики:

Номинальная угловая скорость входного вала (скорость вала двигателя)
Входная мощность (механическая мощность электродвигателя).

Остальные характеристики аналогичны параметрам мотор-редукторам. Разница связана с отсутствием встроенного двигателя. Для редукторов добавлены характеристики на входном валу, который сопряжен с силовым агрегатом.

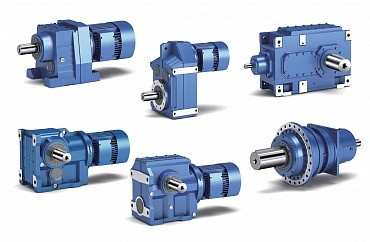

редуктор и мотор редуктор отличие

Итак, области применения редукторов и мотор-редукторов – практически одни и те же. Последние более надежны, быстрее устанавливаются. Мотор-редукторы используют практически во всех приводах механической мощностью до 1 кВт.

Редукторы можно комбинировать с различными двигателями, устройства подходят для построения нестандартных приводов. Оборудование также подходит для старых двигателей, может применяться с нетипичными соединениями валов. Редукторы обычно используют в мощных промышленных электроприводах более 200 кВт.

В этом и есть основное отличие редуктора и мотор-редуктора
