Мотор-редукторы для ковшовых элеваторов

Ковшовые элеваторы или нории – оборудование для подъема и транспортировки сыпучих материалов. Установки применяются в пищевой, горнорудной, химической промышленности, сельском хозяйстве и других отраслях.

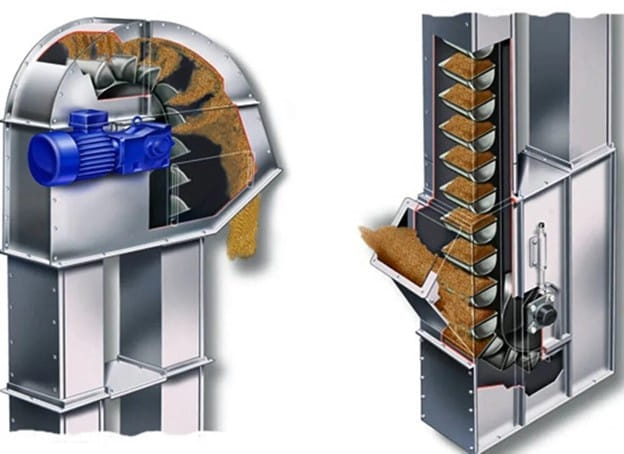

Оборудование представляет собой конвейер с ковшами, которые зафиксированы на замкнутой ленте или цепи. Полотно огибает барабаны, расположенные в верхней и нижней точке. Один и них – приводной, приводится в движение приводом с электродвигателем. При перемещении конвейерной ленты ковши зачерпывают сыпучие материалы, транспортируют их наверх, доходят до натяжного барабана, переворачиваются, опрокидывая содержимое в точку разгрузки. Движение ковшей вниз осуществляется в перевернутом виде.

Скорость перемещения ленты с ковшами составляет до 4 м/сек, вала электрического двигателя – 750-3000 об/мин. Для согласования движения и повышения момента в привод включают редукторы или мотор-редукторы.

Рассмотрим особенности применения редукторного привода в ковшовых элеваторах.

Требования к мотор-редукторам для ковшовых элеваторов

Выбор приводного оборудования для норий осуществляют по стандартной методике. При этом учитывают технические параметры и условия эксплуатации силовых агрегатов. К первым относят:

• Скорость выходного вала.
• Крутящий момент на выходе.
• Мощность двигателя.
• Способ монтажа.

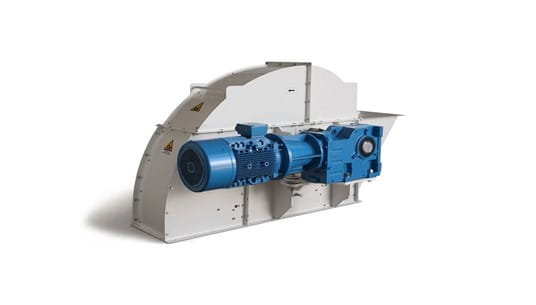

Технические характеристики мотор-редуктора должны соответствовать параметрам ковшового элеватора. Силовые агрегаты выбирают с небольшим запасом. Способ монтажа выбирают исходя из компоновки и нагрузок. Мотор-редукторы обычно монтируют на лапы или опорную плиту.

Большинство норий относятся к умеренной и умерено-тяжелой нагрузке. Установки характеризует:

• Старт под средней или высокой нагрузкой.
• До 10 пусков и остановок в час.
• 9-16 часов работы в сутки.

Фактические условия могут отличаться от приведенных и зависят от назначения, предполагаемых условий работы вертикального конвейера.

Исходя из этих данных, определяют эксплуатационный коэффициент, сервис-фактор силового агрегата должен быть немного больше или равен полученному значению.

Исполнение мотор-редуктора должно отвечать климатической зоне, запыленности, взрывоопасности рабочей зоны. Например, силовые агрегаты установок для транспортировки зерна должны быть хорошо защищены от попадания пыли, иметь искрозащищенное исполнение или систему удаления пыли, попавшей в корпус.

Преимущества мотор-редукторов для норий от компании VEDA

Чаще всего для транспортировочного оборудования применяют одно-, двух-, трехступенчатые мотор-редукторы цилиндрического, коническо-цилиндрического, планетарного типа.

Цилиндрические агрегаты имеют большой КПД до 96-98%, мало изнашиваются при пуске под нагрузкой, способны передавать большую мощность. Такие редукторы обычно применяют в двухступенчатом или комбинированном коническо-цилиндрическом варианте. Это связанно с невысоким передаточным числом одной цилиндрической ступени, для его увеличения в конструкцию редукторов добавляют еще одну или две кинематические пары.

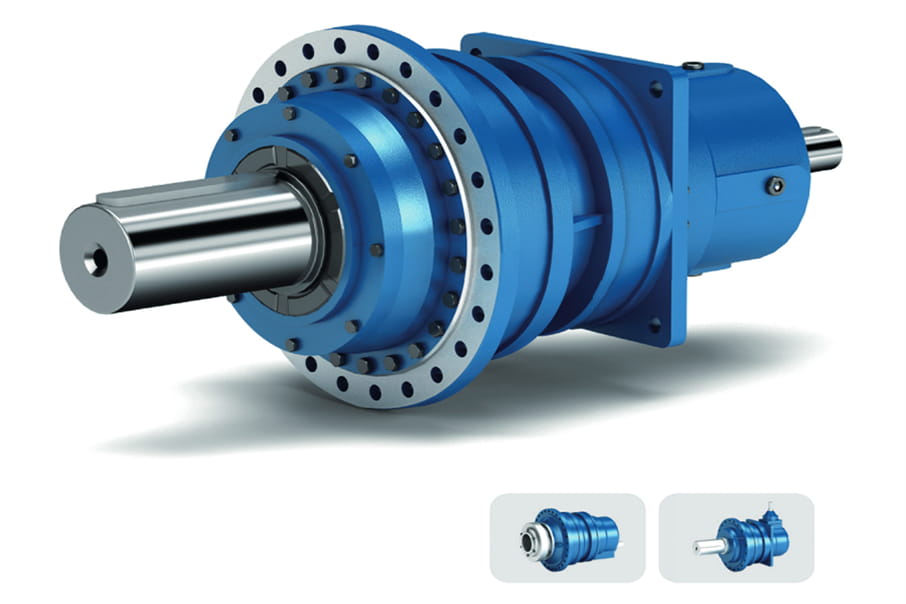

Более дорогие планетарные мотор-редукторы используют при ограниченной площади монтажа, например в узких технологических шахтах. Агрегаты имеют большие передаточные числа, рассчитаны на высокую мощность при небольших габаритах.

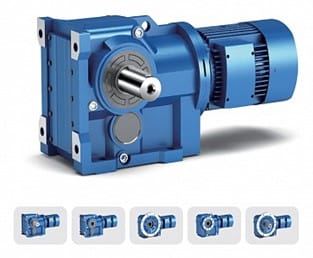

Компания VEDA выпускает редукторы и мотор-редукторы VGM-P, VGM-H, VGM-B, VGM-K, VGM-G, которые могут применяться в приводах ковшовых элеваторов. Модельный ряд включает мотор-редукторы с двигателями мощностью до 200 кВт, выходной момент составляет до 50000 Нм.

Редукторы и мотор-редукторы VEDAGM отличает:

• Широкий выбор типоразмеров с различными передаточными числами.
• Комплектация асинхронными двигателями различных исполнений, в том числе взрывозащищенных, со встроенным тормозом, принудительным охлаждением, а также для работы с преобразователями частоты.
• Различное монтажное положение агрегатов, клеммных коробок и кабельных вводов, что существенно облегчает установку мотор-редукторов в разных положениях.
• Несколько способов фиксации: на лапы, на фланец, надсадное крепление при помощи шпонки или стяжной муфты.
• Варианты вращения вала по часовой стрелке и против.

При необходимости можно подобрать модель нужного типа, исполнения, мощности, типоразмера, подходящую для приводов практически любых ковшовых элеваторов. Мотор-редукторы VEDA надежны, устойчивы к износу, просты в эксплуатации, техническом обслуживании и ремонте.

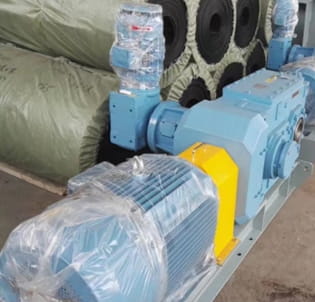

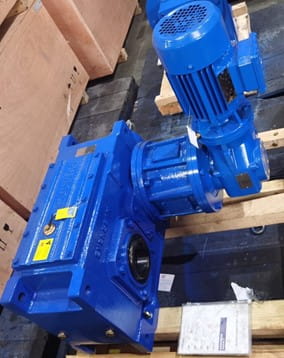

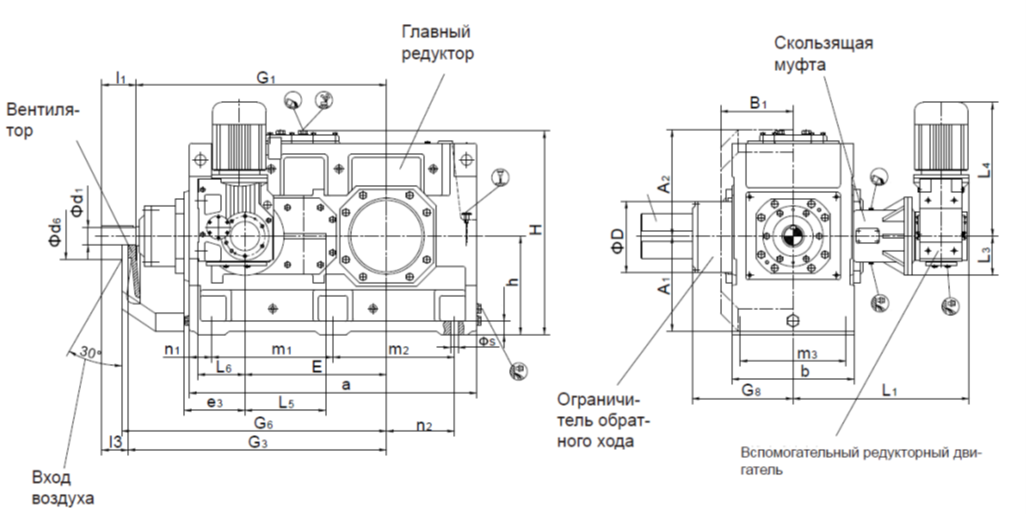

VEDAGM на базе индустриальных редукторов цилиндро-конической серии VGM-B предлагает специализированную серию редукторов для привода для ковшового элеватора с вспомогательным приводом.
