Подключение к одному преобразователю частоты двух двигателей

Получить консультацию

При проектировании и модернизации электропривода с частотными преобразователями часто возникает необходимость решения задачи по подключению 2-х или более двигателей к одному преобразователю частоты. Такие схемы используются в вентиляционных системах, каскадных установках водоподачи, приводе станков и другого оборудования.

Существует несколько вариантов условий:

  • Требуется подключить 2 идентичных электродвигателя, соединенных параллельно.
  • Необходимо реализовать поочередную работу нескольких разных двигателей, работающих на разных участках технологической цепочки с различной нагрузкой.
  • Требуется подключение 2-х двигателей, отличающихся по мощности.

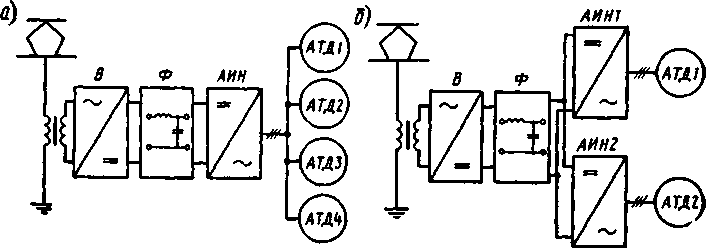

Подключение 2-х одинаковых электродвигателей

Преобразователь частоты переводят в режим скалярного управления. При работе на общую нагрузку, валы электродвигателей соединяют скользящей муфтой. Токи обмоток двигателя при этом должны быть равны. Для защиты рекомендуется устанавливать тепловые реле, которые подключают к дискретному входу частотника. Компания Danfoss выпускает также частотники со встроенными устройствами защиты. Включать в цепь “электродвигатель – частотный преобразователь” коммутирующие электроаппараты запрещается.

Подключение двигателей с разными характеристиками

При подключении разных электродвигателей частотный преобразователь также включают в скалярный режим. Электродвигатели защищают тепловыми реле. При покупке частотника важно наличие функции управления разными двигателями, при этом параметры электрических машин (такие как номинальное напряжение, число полюсов) должны совпадать. При одновременной работе 2 двигателей с существенно разной нагрузкой и частотой вращения, рекомендуется применять 2 ПЧ.

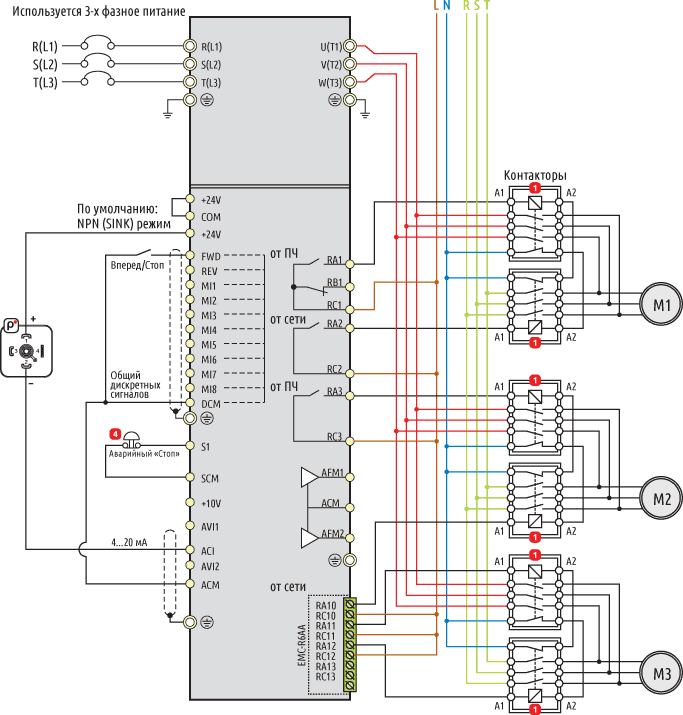

Поочередное подключение электродвигателей

При использовании неспециализированного преобразователя частоты для поочередного управления несколькими приводами необходимо:

  • Предусмотреть блокировку переключения при работающем электродвигателе. Все коммутации нужно производить при переводе частотника в режим “Останов”.
  • Реализовать защитное отключение ПЧ до отключения контакторов или переключателей при пропадании напряжения в выходной цепи.

Компания Danfoss выпускает несколько серий специальных частотных преобразователей для управления несколькими электродвигателями. Все необходимые для этого функции реализованы в программном обеспечении и аппаратной части ПЧ. Работу каждого привода можно запрограммировать в настройках. ПЧ имеет встроенные тепловые реле и соответствующие входы и выходы.

Применение таких устройств избавляет от необходимости фазировки двигателей, расчетов характеристик частотника, необходимости устанавливать дополнительные коммутирующие и защитные аппараты, а также гарантирует корректную работу приводов во всех предусмотренных режимах.
