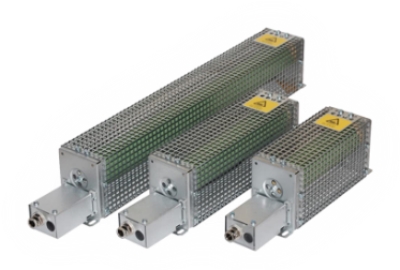

Тормозной резистор для частотного преобразователя: как подобрать

В данной статье мы расскажем как выбрать тормозной резистор для частотного преобразователя.

Приводы кранов, конвейеров и другого промышленного оборудования, работающего в повторно-кратковременных режимах с частыми включениями, отключениями и реверсами, оснащают тормозными резисторами, которые обеспечивают быструю остановку электродвигателя. Для этого используются электродинамический и механический метод.

Электродинамическое торможение достигается:

• Подачей постоянного напряжения на обмотки статора. При этом возникает неподвижное магнитное поле, создающее тормозной момент.
• Изменением порядка подключения фаз. Магнитное поле начинает вращаться в направлении, противоположном направлению вращения ротора электрической машины.

В обоих случаях на валу электродвигателя возникает отрицательный момент, обеспечивающий быструю остановку. Это необходимо для инерционных механизмов с высокой нагрузкой.

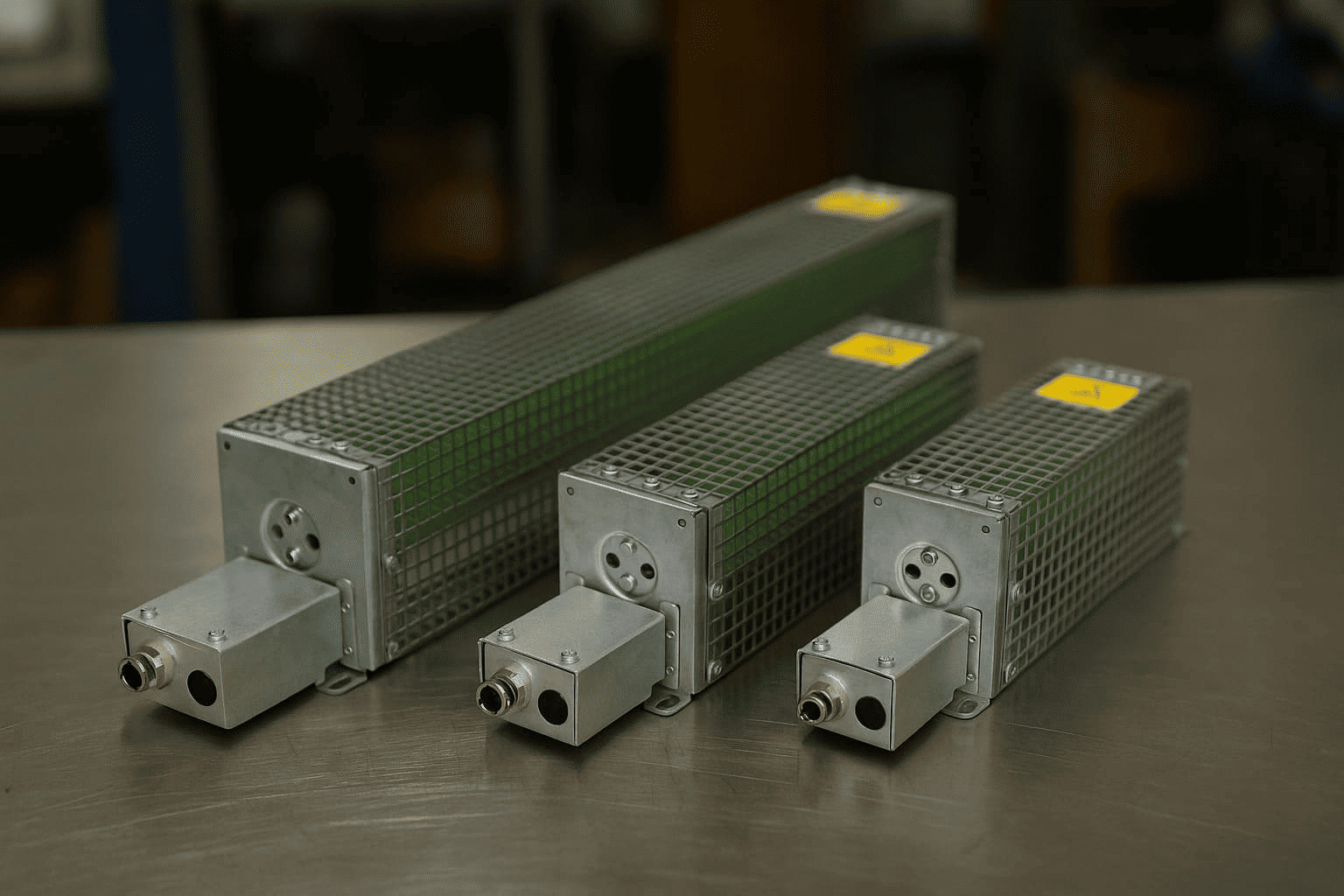

Электродинамическое торможение при помощи частотных преобразователей

Большинство частотно-регулируемых приводов обеспечивают динамическое торможение асинхронного электродвигателя. При помощи частотников можно реализовать схемы торможения постоянным током и противовключением.

Электродинамическое торможение обладает следующими преимуществами:

• Высокая скорость торможения, что необходимо для точного позиционирования груза.
• Простота аппаратной реализации. Для этого требуются частотный преобразователь с тормозным прерывателем и резистор.
• Упрощение кинематической схемы оборудования.

При принудительной остановке электродвигателя, электроэнергия рассеивается в цепи, вызывая избыточный нагрев и срабатывание тепловой защиты. Для того чтобы избежать этого, применяют тормозные резисторы, обеспечивающие падение генерируемого напряжения и эффективное рассеивание тепла.

Электродинамическое торможение без дополнительных сопротивлений возможно для оборудования с нечастыми пусками, реверсами и остановками. Для грузоподъемных механизмов, рольтангов, лифтов необходим тормозной резистор.

Частотные преобразователи Данфосс с функцией динамического торможения комплектуются встроенным модулем Brake Choppe. Это устройство представляет собой электронный ключ на транзисторах IGBT, встроенный в звено постоянного тока. Возможна также опциональная комплектация этим блоком. Подключение тормозного резистора без прерывателя недопустимо.

Выбор тормозного резистора для частотного преобразователя

Характеристики резисторов должны отвечать параметрам электропривода, типу частотного преобразователя, режимам пуска и эксплуатации двигателя. Компания Данфосс выпускает широкий модельный ряд добавочных сопротивлений для приводов разной мощности и марок. Тормозные резисторы выбирают:

• По циклу торможения (от 10% номинального момента, применяемых для вентиляторов, до 50% для механизмов с высоким моментом инерции).
• Числу фаз (одно- трехфазные).
• Номинальному напряжению.
• Классу защиты от пыли от влаги IP.
• Максимальной и номинальной мощности.
• Сопротивлению.
• Режиму работы электродвигателя.

Расчет характеристик делается по специальной методике на стадии проектирования привода или при его модернизации.

Расчет тормозного резистора

Исходными данными для вычисления параметров тормозных резисторов служат номинальное напряжение, мощность и частота вращения электродвигателя, момент инерции на валу, время остановки и т.д.

Расчет делается в несколько этапов:

• Определение максимального момента торможения. Эта величина определяется по формуле:


Где n1, n2 начальная и конечная скорость замедления, J – сумма все моментов инерции на валу, t – проектное время замедления.

• Расчет механической мощности торможения по формуле:


где n1, n2 начальная и конечная скорость замедления, t – проектное время замедления, М- максимальный момент торможения.

• Вычисление электрической мощности торможения по формуле:

• Расчет максимального тормозного сопротивления по формуле:


где U – напряжение звена постоянного тока, Р – электрическая мощность торможения.

• Определение номинальной мощности резистора. Значение мощности добавочного сопротивления рассчитывается по формуле:

• Выбор тормозного резистора для частотника из таблицы, представленной на сайте производителя.

При расчете также учитывается коэффициент уменьшения нагрузки, который зависит от мощности привода, к.п.д. редуктора. Если передаточный механизм не включен в состав электропривода, значение к.п.д. редуктора принимается равным единице.

При необходимости управления торможением без добавочного сопротивления, при программировании ПЧ указываем отсутствие тормозного резистора или выбираем торможение противовключением на низкой частоте.

Компания Данфосс выпускает тормозные резисторы с рабочим циклом от 10% до 40%, класса пыле и влаго-защищенности IP20, IP65. Мощные устройства комплектуют термодатчиками и устройствами защиты от перегрева.
