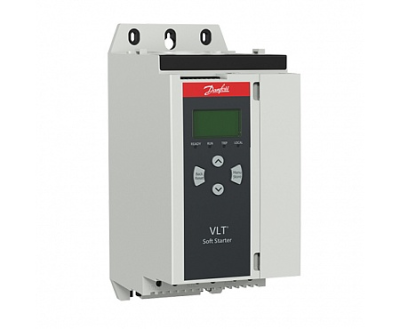

Устройства плавного пуска Danfoss VLT MCD 600

Основные технические характеристики

• Напряжение питания:
o T5: 3×200−525 В переменного тока;
o T7: 3×380−690 В переменного тока (для систем с соединением «звездой» с заземлённым нулём или «треугольником»).
• Номинальный ток:
o IP20: 20−129 А;
o IP00: 144−579 А.
• Рабочая температура: от −10 до +60 ∘C (при температуре выше +40 ∘C — с пониженной нагрузкой).
• Частота сети: 50/60 Гц (± 10 %).
• Коэффициент мощности (cos φ): > 0,98 (близкий к единице).
• Степень защиты:
o IP20 (модели MCD6 0020B – MCD6 0129B);
o IP00 (модели MCD6 0144B – MCD6 0579C).
• Влажность: 5–95 % (без конденсации).
• Высота над уровнем моря: до 1000 м (свыше 1000 м — с пониженной нагрузкой).

Ключевые функции и технологии:
1. Встроенный байпас
o Обеспечивает работу без гармонических искажений на максимальной скорости.
o Снижает потребление энергии и требования к охлаждению.

2. Адаптивное управление ускорением (AAC)
o Автоматически подстраивается под выбранный профиль пуска и остановки.

3. Режим PowerThrough
o Поддерживает работу в двухфазном режиме при повреждении одной из фаз (например, при коротком замыкании).

4. Функция очистки насоса
o Позволяет удалять мусор с рабочего колеса без дополнительного оборудования.

5. Режим Jog (малая скорость)
o Обеспечивает гибкое управление при работе на пониженных скоростях.

6. Торможение постоянным током
o Сокращает затраты на монтаж и продлевает срок службы двигателя.
Системы защиты
• от перегрузки;
• от работы на холостом ходу;
• от повышенного/пониженного напряжения;
• от перегрева (с возможностью подключения термистора);
• от пропадания фазы.

Коммуникационные возможности:
• Дополнительные платы: последовательные интерфейсы и Ethernet.
• Смарт карты: поддержка специализированных модулей.
• Языки интерфейса: 8 языков.
• Аналоговый выход: 0−20 мА или 4−20 мА (настраивается).
• Выход 24 В постоянного тока: максимальная нагрузка — 200 мА.
• Релейные выходы: до 10 А при 250 В (резистивная нагрузка).

Удобство эксплуатации
• 4 строчный графический дисплей — интуитивно понятная многоуровневая система меню.
• Встроенный порт USB — быстрый доступ к операционным данным, сокращение времени на запуск и обновление.
• Журнал событий — регистрация до 348 отдельных событий.
• Динамические QR коды — мгновенный доступ к информации об устройстве (заводской номер, коды ошибок и др.).

Преимущества VLT MCD 600:
• Энергоэффективность — встроенный байпас и адаптивное управление снижают потери.
• Надёжность — комплексная защита двигателя и контроллера.
• Гибкость интеграции — поддержка промышленных сетей и протоколов.
• Простота обслуживания — удобный интерфейс и журнал событий.
• Экономия пространства — внутренний байпасный контактор и варианты подвода питания (сверху/снизу).
• Универсальность — работа в широком диапазоне напряжений и токов.

Области применения
VLT MCD 600 идеально подходит для:
• насосных станций и систем водоснабжения;
• вентиляционных установок и кондиционеров;
• конвейерных линий и транспортёров;
• компрессоров и воздуходувок;
• подъёмно транспортного оборудования;
• станков и обрабатывающих центров;
• промышленного оборудования с высокими пусковыми нагрузками.

Почему стоит выбрать VLT MCD 600?
• Интеллектуальное управление — адаптивные алгоритмы и режим PowerThrough повышают надёжность.
• Комплексная защита — предотвращает аварийные ситуации и продлевает ресурс оборудования.
• Удобство настройки — графический дисплей и USB порт упрощают эксплуатацию.
• Масштабируемость — поддержка сетевых интерфейсов для интеграции в АСУ ТП.
• Энергоэффективность — снижение потерь за счёт байпаса и оптимизированного пуска.
