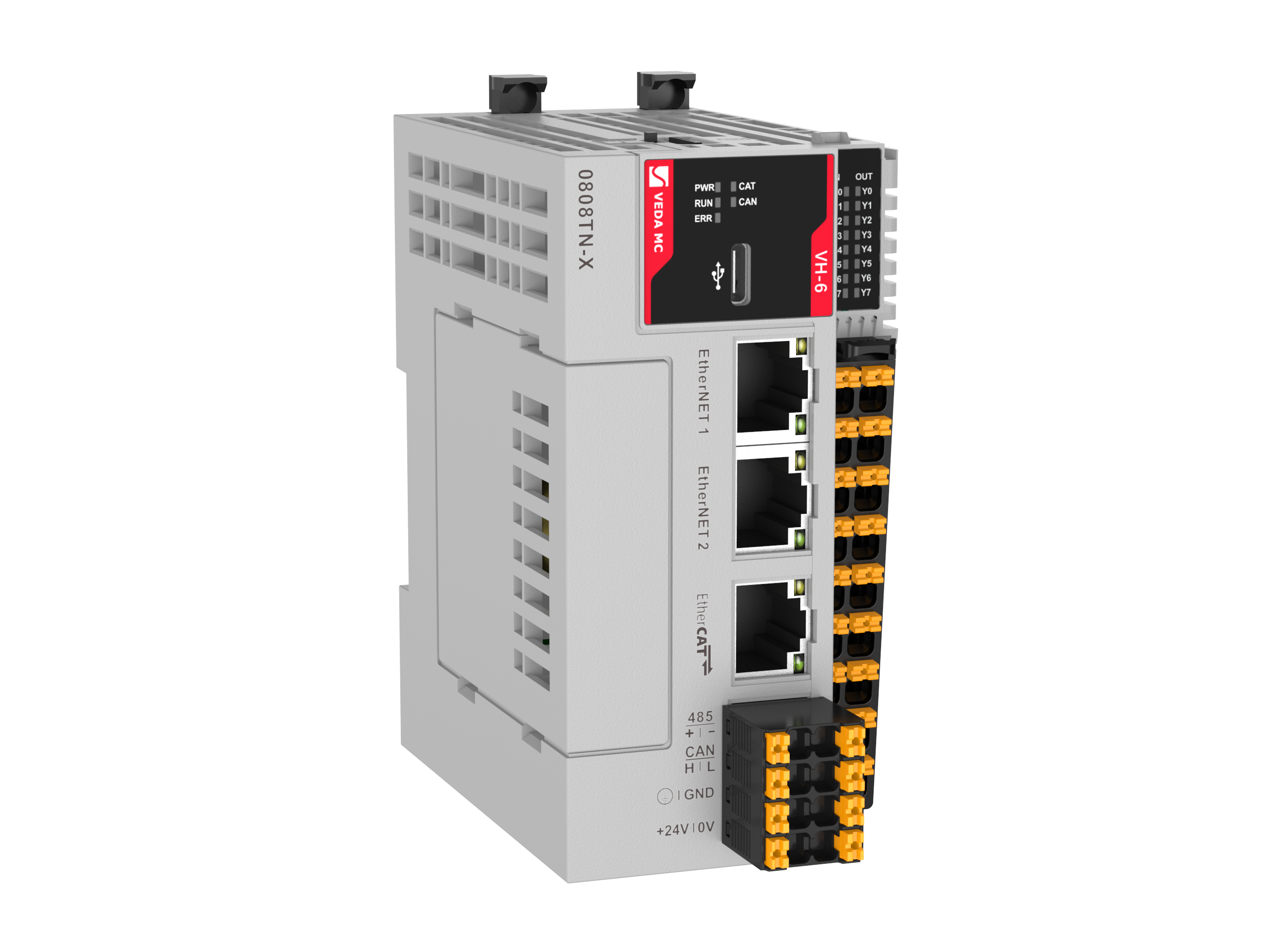

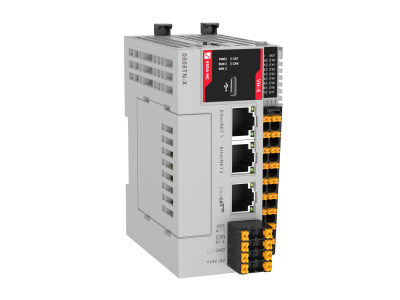

​Промышленные контроллеры VEDA VH-6​​​

ПЛК серии VH-6 выполнены на базе 4-ядерного процессорного модуля. Программирование контроллера осуществляется в среде CODESYS на языках стандарта МЭК 61131-3: LD, FBD, IL, ST, SFC, CFC. Встроенный слот для SD-карты памяти позволяет обновлять программное обеспечение ПЛК, загружать пользовательскую программу и архивировать данные.

Базовый набор портов связи 2 × EtherNet (встроенный коммутатор), 1 × RS-485, 1 × CAN, 1 × EtherCAT и поддерживаемые протоколы связи CANopen, Modbus RTU, Modbus TCP, EtherCAT, EtherNet/IP, OPC UA, TCP/IP (socket) обеспечивает возможность создания и интеграции в многоуровневые системы управления. При необходимости ПЛК можно дополнить левосторонним модулем связи 2 × RS-485.

Высокопроизводительный процессор в комбинации с высокоскоростными (200 кГц) входами/выходами позволяют использовать VH-6 для управления движением. В программном обеспечении для контроллера содержатся специальные библиотеки управления движением, библиотеки роботов, настраиваемые кинематические и математические модели механизмов, функции одно-/многоосевого движения, интерполяция, электронный кулачок, электронная шестерня, поддержка G-code.

ПЛК VH-6 поддерживает локальное подключение до 16 модулей ввода/вывода. Для подключения большего количества точек ввода/вывода в линейке оборудования предусмотрен коммуникационный модуль EtherCAT. Помимо EtherCAT, в серии VH имеется коммуникационный модуль с поддержкой протокола Profinet. Это позволяет использовать модули ввода/вывода в системах, где применены ПЛК других производителей.

Серия VH, помимо стандартного набора модулей ввода/вывода дискретных и аналоговых сигналов, включает в себя и специализированный 2-х канальный модуль для подключения тензодатчиков. В отличие от модулей серии VC, транзисторные модули вывода сигналов поддерживают NPN и PNP подключение; модули аналогового ввода поддерживают разрешение 16-бит и цикл опроса 1 мс; левосторонние модули расширения поддерживают не только сетевую коммуникацию, но и подключение физических сигналов (дискретные/аналоговые).

Компактный корпус программируемого логического контроллера и модулей расширения позволяет добиться значительной экономии места в шкафах управления по сравнению с серией VC при том же количестве подключаемых сигналов.
