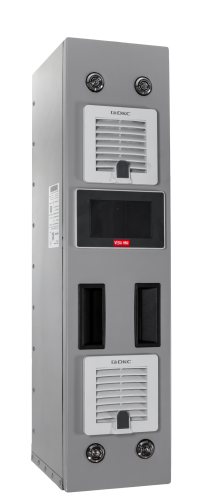

Преобразователь частоты VEDA VFD — HBC10132 — VF-101-P22K-0045-U-T4-E54-B-H
Описание
VF-101 Basic Drive c высокой перегрузкой, 3х380В, шкаф IP54, металлический корпус
Характеристики
Типовой код
VF-101-P22K-0045-U-T4-E54-B-H
Серия
VF-101 Basic Drive
Краткое описание
VF-101 Basic Drive c высокой перегрузкой, 3х380В, шкаф IP54, металлический корпус
Выходная мощность, кВт
22
Входное напряжение, В
3х400
Выходное напряжение, В
Трехфазное, 0-100 % входного напряжения, погрешность
±2,5%
Номинальный выходной ток, А
45
Перегрузочная способность, %
150
Торм.ключ
Да
Дроссель шины постоянного тока
Нет
Количество и тип входов
5 цифровых входа; 2 аналоговых входа (0-10 В или 0/4-20 мА)
Количество и тип выходов
1 аналоговый выход (0-10 В или 0/4-20 мА) 1 релейный выход 1; цифровой выход (с открытым коллектором), (импульсный выход)
Канал связи
Modbus RTU
Панель оператора
HMI-панель
Фильтр ЭМС
Базовый
Панель оператора
HMI-панель
Степень защиты
IP54
ВхШхГ, мм
928х216х243
Масса, кг
14,1
Документация
Инструкции
expand_more- Инструкция по эксплуатации карты PBC00009 (EtherCAT).pdf
- Руководство по эксплуатации VF-101.pdf
- Инструкция по эксплуатации карты PBC00005 (Encoder TTL).pdf
- Руководство по монтажу ПЧ HBC IP54.pdf
- Карта Энкодер PBC00006.pdf
- Инструкция по эксплуатации панель оператора PBV10101 (VC-H-4-SW01).pdf
- Инструкция по эксплуатации карты PBC00002 (Profibus).pdf
- Ввод в эксплуатацию VF-101.pdf
- Карта резольвера PBC00007.pdf
- Краткая инструкция по эксплуатации VF-101.pdf
- Программа VEDA CST. Подключение к преобразователю частоты VEDA VFD.pdf
- Инструкция по эксплуатации карты PBC00008 (CANopen).pdf
- Инструкция по эксплуатации карты PBC00018 (ModbusTCP,IP).pdf
- Инструкция по эксплуатации карты PBC0032 (Ethernet IP).pdf
- Инструкция по эксплуатации карты PBC00004_PBC00027.pdf
- Руководство по монтажу DBC IP54.pdf
- Силовые клеммы и инструкции по электромонтажу VF-101.pdf
- Руководство по эксплуатации карты Profinet для VF-101.pdf
