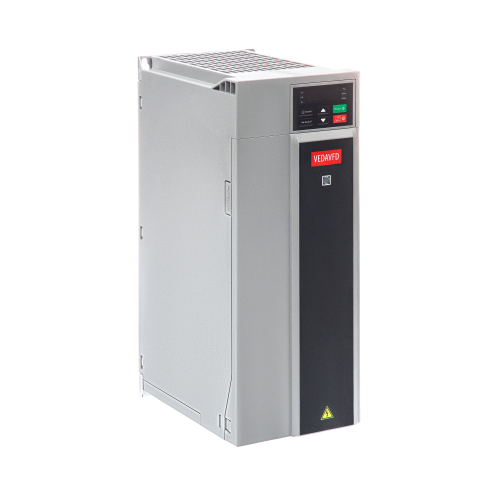

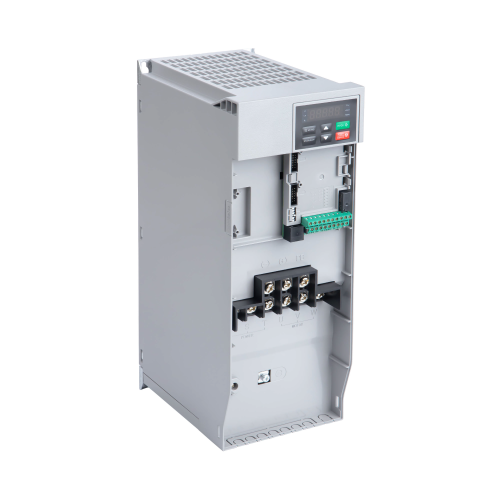

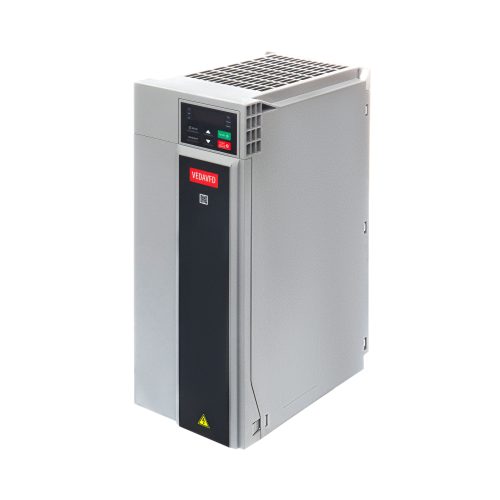

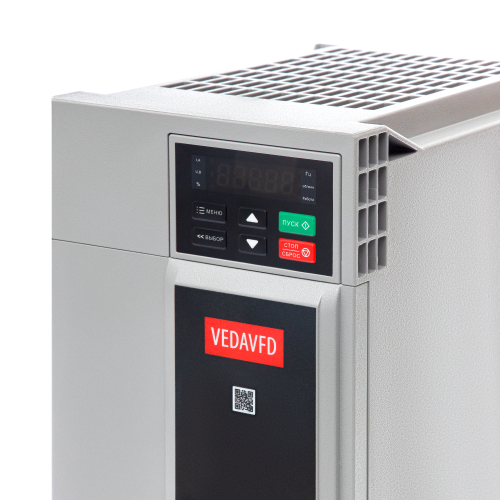

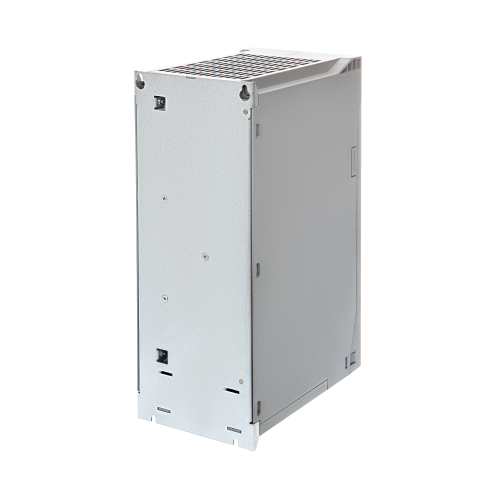

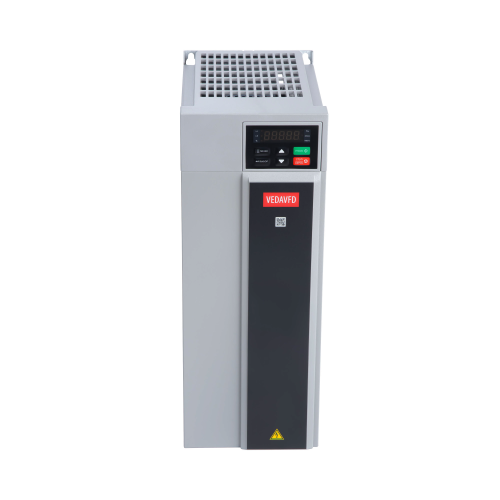

Преобразователь частоты VEDA VFD VF-101 Basic Drive c нормальной перегрузкой — ABC00046 — VF-101-P280-0520-A-T4-E20-N-H-D
Характеристики
Типовой код
VF-101-P280-0510-A-T4-E20-N-H-D
Серия
VF-101 Basic Drive
Напряжение, В
3
Краткое описание
VF-101 Basic Drive c нормальной перегрузкой, 3х380В
Выходная мощность, кВт
280
Входное напряжение, В
3х400
Выходное напряжение, В
Трехфазное, 0-100 % входного напряжения, погрешность
±2,5%
Номинальный выходной ток, А
510
Перегрузочная способность, %
120
Торм.ключ
Нет
Дроссель шины постоянного тока
Да
Количество и тип входов
5 цифровых входа; 2 аналоговых входа (0-10 В или 0/4-20 мА)
Количество и тип выходов
1 аналоговый выход (0-10 В или 0/4-20 мА) 1 релейный выход 1; цифровой выход (с открытым коллектором), (импульсный выход)
Канал связи
Modbus RTU
Панель оператора
Съемная двухстрочная цифровая
Фильтр ЭМС
Базовый
Тепловые потери, Вт
5600
Панель оператора
Съемная двухстрочная цифровая
Степень защиты
IP20
ВхШхГ, мм
1140х379,4х545
Масса, кг
125
Ток перегрузки 120%
612
Документация
Инструкции

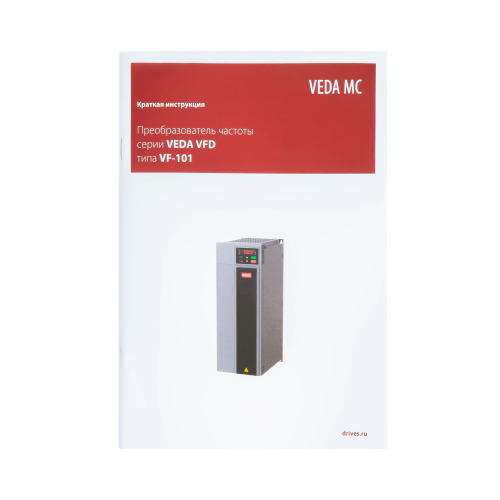

expand_more- Краткая инструкция по эксплуатации VF-101.pdf
- Программа VEDA CST. Подключение к преобразователю частоты VEDA VFD.pdf
- Инструкция по эксплуатации карты PBC0032 (Ethernet IP).pdf
- Инструкция по эксплуатации карты PBC00008 (CANopen).pdf
- Инструкция по эксплуатации карты PBC00018 (ModbusTCP,IP).pdf
- Инструкция по эксплуатации карты PBC00004_PBC00027.pdf
- Руководство по монтажу DBC IP54.pdf
- Силовые клеммы и инструкции по электромонтажу VF-101.pdf
- Руководство по эксплуатации карты Profinet для VF-101.pdf
- Карта Энкодер PBC00006.pdf
- Карта резольвера PBC00007.pdf
- Инструкция по эксплуатации карты PBC00009 (EtherCAT).pdf
- Руководство по эксплуатации VF-101.pdf
- Инструкция по эксплуатации карты PBC00005 (Encoder TTL).pdf
- Руководство по монтажу ПЧ HBC IP54.pdf
- Инструкция по эксплуатации панель оператора PBV10101 (VC-H-4-SW01).pdf
- Инструкция по эксплуатации карты PBC00002 (Profibus).pdf
- Ввод в эксплуатацию VF-101.pdf
