Преимущества силовой электроники Danfoss Drives основаны на универсальности предлагаемых решений. Основной принцип можно сформулировать в двух словах: «включил – работает».

Многофункциональные и профессиональные серии удобны при массовом тиражировании проектов в разных отраслях. Очередным этапом в развитии бизнеса стали: разработка специализированных решений, выпуск востребованных преобразователей частоты в России и облачный сервис по технической поддержке всех групп клиентов.

Профессиональный преобразователь частоты VLT Automation Drive FC 360 обладает широким функционалом и привлекательным соотношением «цена-производительность». За короткий срок модель получила признание в качестве добротного устройства для стандартных применений. На оборудование также обратили внимание OEM-производители.

Danfoss Drives вывел на рынок очередное поколение устройств плавного пуска. В VLT Soft Starter MCD 600 реализованы передовые цифровые технологии для защиты двигателя и систем в широком диапазоне применений. Новая модель пришла на смену серии MCD 500.

Особенности решения

В отличие от преобразователя частоты устройство плавного пуска (УПП) контролирует работу электродвигателей с фиксированной скоростью. Современное полупроводниковое устройство сочетает в себе средства управления и защитные функции, повышает эффективность эксплуатации основного оборудования.

Модель MCD 600 представляет собой продукт премиум-класса. Расширены совместимость с двигателями мощностью 11–315 кВт и интеграция с частотными преобразователями семейства VLT. Добавлены опции управления электроприводом и функционал по оптимизации технологических процессов, больше внимания уделено обеспечению безопасности. Интуитивно понятный интерфейс облегчает процесс настройки и обновление прошивок.

Станки, насосы, электроинструменты часто комплектуют трехфазными электродвигателями. При отсутствии трехфазного напряжения, двигатели простого оборудования можно включать в однофазную сеть. Для этого применяют фазосдвигающий элемент, чаще всего конденсатор, который включается в цепь одной или двух обмоток.

При подключении трехфазной машины в однофазную сеть без фазосдвигающего устройства, между статором и ротором возникает пульсирующее магнитное поле, которое не обеспечивает старт. Для того чтобы ротор начал вращается, нужен сдвиг фаз между обмотками не менее 900. Для разности магнитных потоков необходим конденсатор или другой фазосдвигающий элемент. В однофазных двигателях применяют стартовые и вспомогательные обмотки, резистивные элементы, а также различные схемы их подключения.

Так как самостоятельно дорабатывать и изменять схемы трехфазных машин затруднительно, для включения таких двигателей в однофазную сеть чаще всего применяют внешние конденсаторы.

Упрощенная схема преобразователя частоты. Преобразователи частоты подтвердили свою способность повышать эффективность использования энергии и эксплуатационную гибкость многих установок. За последние годы технология преобразователей частоты была существенно улучшена, позволяя легко и экономно с точки зрения затрат применять их, мало заботясь о надежности.

В то время как преобразователи частоты для установок стали практически защищенными от неправильного использования, все еще остаются некоторые важные проблемы установки. В настоящем документе представлен обзор проблем проводки сигналов и питания, поскольку проблема электромагнитной совместимости EMC (Electro Magnetic Compatibility) касается типового серийного и производственного оборудования. Обсуждаются только определенные высокочастотные явления (излучение помех в диапазоне радиочастот, помехоустойчивость в диапазоне радиочастот). Низкочастотные явления (гармоники, неуравновешенность сетевого напряжения, провалы напряжения) не рассматриваются. Специальные установки или соответствие Европейским директивам CE EMC потребуют строгого соблюдения соответствующих стандартов, поэтому и не приведены в настоящем документе.Ниже, в справочном разделе представлены несколько обязательных отраслевых стандартов.

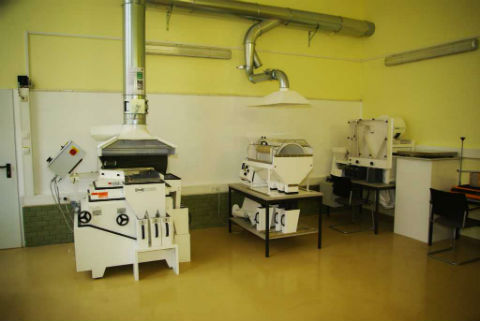

Компания Cimbria Heid провела реконструкцию своей испытательной лаборатории за счет установки преобразователей частоты компании Danfoss, регулирующих приводные двигатели устройств сортировки и очистки семян и зерна. Устройство лаборатории идентично реальной работающей системе со множеством последовательно установленных сортировочных машин. Cimbria Heid использует надежные частотные преобразователи компании Danfoss серии VLT Automation Drive практически для всех сортировальных машин и отмечает выдающиеся показатели производительности и качества процесса. Возможность регулирования работы машин и потоков воздуха крайне важна для данного вида механической сортировки семян и зерна.

Компания Cimbria Heid является одним из ведущих в мире поставщиков оборудования для зерновой и семенной промышленности. В ассортименте компании – стандартные, адаптированные и полностью настраиваемые машины, а также готовые к эксплуатации системы для переработки всех видов семян и зерна – от крошечных зерен диаметром в полмиллиметра до бобов и орехов размером до 20 мм. Данные системы способны обрабатывать все крупчатые и не склеивающиеся культуры. Помимо механических сортировочных устройств, компания также поставляет пневматические сортировочные установки, управляемые с помощью оптического устройства, сушильные установки и прочие виды оборудования.

Асинхронные электрические машины с короткозамкнутым ротором имеют достаточно низкую стоимость, оптимальное соотношение “мощность-масса”. Их также отличает простота обслуживания и ремонта, надежность. Один из основных недостатков двигателей этой конструкции – увеличение тока в 5-10 раз при пуске. При этом величина напряжения в сети уменьшается. Для устранения нежелательных явлений применяют различные устройства, в том числе устройства плавного пуска электродвигателя.

Необходимость плавного запуска

При плавном запуске асинхронного двигателя возможно снизить недостатки таких электрических машин и обеспечить:

• Снижение затрат на ремонт. Пусковые токи вызывают перегрев обмотки, что существенно снижает эксплуатационный ресурс машин.
• Отсутствие рывков. Резкий старт двигателя приводит к увеличению износа шестеренчатых передаточных механизмов, гидроударам в сети подачи жидкости, другим нежелательным последствиям.
• Снижение потребляемой электроэнергии. Прямой пуск вызывает дополнительные энергозатраты. Кроме того, просадки напряжения в условиях ограниченной мощности сети отрицательно влияют на все подключенные устройства.
• Уменьшение расходов на оборудование коммутации. Электротехнические устройства для асинхронного привода выбирают с большим запасом мощности. Плавный пуск позволяет подключать более дешевые аппараты коммутации и защиты.

Плавный старт и разгон существенно расширяет сферы применения асинхронных электродвигателей.

Панели оператора используют везде, где необходима диспетчеризация и автоматизация. Выпускают устройства для контроля малых, средних и крупных АСУТП.

Применение панелей оператора позволяет значительно упростить построение систем автоматизации и диспетчеризации, повысить их техническую и экономическую эффективность.

Панели управления оператора (hmi) -устройства для визуализации, контроля и управления технологическими процессами, отображения состояния оборудования и элементов производственной линии.

Hmi панель позволяет получать полную информацию об участках и всем контролируемом объекте или процессе, вносить корректировки в программы работы, осуществлять непосредственное удаленное управление.

Редуктор – механизм для преобразования величины крутящего момента и угловой скорости. О том, где используются редукторы и каких видов они бывают, расскажем в данной статье

Виды редукторов

Чаще всего редукторы применяются для увеличения момента за счет снижения частоты вращения. Они широко применяются в приводах различного оборудования и машин, как качестве отдельного узла, так и в составе мотор-редукторов с уже подключенным двигателем.

Редукторы различаю по следующим признакам:

• Типу передач.
• Количеству ступеней понижения (повышения) скорости или момента.
• Положению осей входного и выходного вала относительно друг друга.
• Способу крепления.

Рассмотрим классификацию редукторов, особенности конструкции, достоинства и недостатки каждого вида механизмов подробнее.

Редуктор в сборе с электродвигателем используется в приводах оборудования различного назначения для преобразования скорости и момента. Цилиндрические устройства получили наибольшие распространение.

О преимуществах цилиндрических мотор-редукторов читайте в данной статье.

Механическая часть представляет собой пару цилиндрических колес с прямыми, косыми или шевронными зубьями. Шестерня, на которую передается вращение двигателя, называется ведущей. Зубчатое колесо, связанное с выходным валом – называют ведомым.
