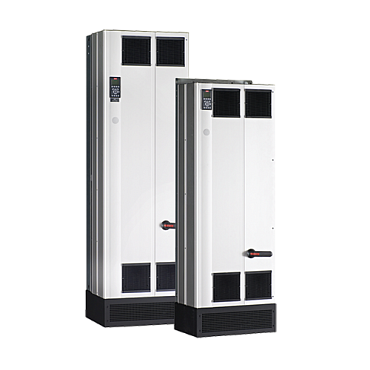

Активные фильтры гармоник AAF (Advanced Active Filter)

AAF 006 – это активный фильтр для подавления гармонических искажений тока.
Фильтр подходит для использования для одного или группы приводов в различных применениях.
С помощью специальных трансформаторов тока фильтр AAF 006 отслеживает гармонический состав тока и при необходимости за счет компенсации устраняет нежелательные гармоники.

Основные характеристики

• Общая и селективная компенсация нечётных гармоник, некратных трём
• Компенсация коэффициента мощности
• Напольная установка в электропомещениях (IP21) или производственных цехах (IP54)
• Сетевые опции на выбор (предохранители, разъединитель)
• Каскадная схема до четырех устройств в параллель

Подавление гармонических искажений

Активный фильтр VLT Advanced Active Filter (AAF 006) оптимизирован для большинства применений.
Фильтр не может быть перегружен так как он работает а автоматическом режиме. При правильном подборе типоразмера фильтра он умеьшает гармоническое искажение тока до уровня 5%.
Индивидуальная настройка осуществляется за счет настройки специальных параметров и двух режимов компенсации.

Преимущества

• Компактная конструкция
• Удобно применять для модернизации
• Один фильтр может быть использован для группы частотных преобразователей
• Самый компактный фильтр в своем классе
• Простое обслуживание, так как доступ ко всем частям осуществляется с лицевой строны преобразователя. Таким образом, частотные преобразователи могут быть установлены стенка-к-стенке, уменьшая необходимое для монтажа место
• Простой доступ к кабелю и элементам подсоединения
• Печатные платы по умолчанию имеют специальное защитное покрытие 100% контроль качества
• Автоматическое отслеживание гармонического спектра тока

Технические характеристики

• Диапазон: 190-400A (380-480В)
• Степень защиты - По умолчанию фильтры имеют исполнение IP21/Nema 1. Опционально доступна степень защиты IP54/Nema12.
• Панель оператора - По умолчанию фильтры оборудованы графической панелью оператора.
• Дисплей, имеющий 5 строчек для вывода информации, позволяет отслеживать состояние привода, сети и нагрузки. - В панель встроены функции подсказок, журнал ошибок
• Фильтры ЭМС - Доступны два класса фильтров ЭМС. Устройства AAF006 могут быть оборудованы фильтрами класса А1.
• Встраиваемые опции - В фильтры AAF 006 опционально могут быть встроены следующие опции: силовой разъединитель, предохранители фильтры ЭМС. Встраиваемые опции экономят свободное место при монтаже фильтров.
• Интеллектуальная система охлаждения - Фильтры AAF 006 имеют специальный тыльный канал для охлаждения, через который может быть выведено наружу до 85% тепла. Это уменьшает негативное воздействие на электронные компоненты фильтра и увеличивает срок его службы.
• Сертификаты - CE, UL, cUL, C-tick, Lloyds, NDV
