Преобразователь частоты VLT ®AQUA Drive обеспечил эффективную работу станции водоснабжения в Вологде

МУП ЖКХ «Вологдагорводоканал» выполняет задачи водоснабжения и водоотведения в г. Вологда. В эксплуатации находятся более 600 км водопроводных сетей, работу которых обеспечивают свыше 60 насосных станций.

Почти 500 км канализационных сетей обслуживают полсотни насосных станций. Для выполнения поставленных целей на предприятии последовательно модернизируют инфраструктуру и внедряют энергоэффективное оборудование.

Предпосылки внедрения VLT^®

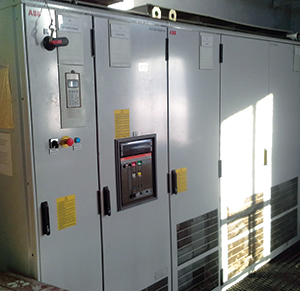

В начале 2016 г. на станции водоснабжения второго подъема выработал свой ресурс привод марки АВВ, который управлял циркуляционным насосом. Здесь была построена схема с понижающим трансформатором, обеспечивающим переход с напряжения 6 кВ на 660 В. Преобразователь частоты находился в шкафу, оборудованном автоматами и предохранителями.

В результате отказа привода было произведено переключение на резервный насос на базе старого российского двигателя.

До выхода из эксплуатации насосное оборудование неоднократно давало сбои в работе. Схемы регулирования не соответствовали современным возможностям и показателям по энергоэффективности.

В результате потреблялось избыточное количество электроэнергии. Поэтому было решено провести модернизацию технологического оборудования с применением современного высокотехнологического частотно-регулируемого привода.

Почему «Данфосс»?

Заказчик рассмотрел различные альтернативы, представленные ведущими производителями частотных приводов. Самый оптимальный вариант предложила компания «Коммунальные системы», которая является официальным партнером ООО «Данфосс».

Для применения был выбран привод серии VLT® AQUA Drive FC 202 мощностью 900 кВт — наиболее близкий по параметрам, установленным заказчиком в техническом задании. Предложенное решение позволило использовать уже имеющееся на насосной станции оборудование. Подрядчик в отличие от других компаний смог предложить и наиболее выгодные условия: рассрочка платежа и срок поставки оборудования 4 недели. Немаловажным фактором послужила гарантия быстрой реализации проекта. «Вологдагорводоканал» обратился с запросом в марте 2016 г., а уже в июле все было установлено, настроено и запущено.

Игорь Васильевич Плотников, заместитель технического директора МУП ЖКХ «Вологдагорводоканал»:

Компания «Данфосс» смогла предложить привод большой мощности с наиболее привлекательной на рынке характеристикой «цена-качество». Мы также смогли не приобретать обязательных у других производителей защитных опций. В результате было использовано коммутационное и другое оборудование уже имевшееся от старого привода.

Экономический эффект от внедрения

В процессе эксплуатации новое оборудование показало свою эффективность. Как показал мониторинг, при оснащении циркуляционного насоса частотно-регулируемым приводом VLT^® AQUA Drive потребление электроэнергии сокращается в среднем до 50% в отличие от подсоединенного напрямую к сети электродвигателя.

Широкий набор специальных функций позволяет добиться минимальной себестоимости систем водоснабжения и водоотвода. Встроенные и дополнительные опции защищают насос от выхода из строя и увеличивают срок службы сопряженного оборудования, уменьшаются системные, монтажные и операционные расходы.

По расчетам срок окупаемости проекта модернизации с применением частотного преобразователя «Данфосс» составляет около 7 месяцев.

Преимущества VLT^® AQUA Drive

Модульная конструкция привода обеспечивает гибкость и большие функциональные возможности. Инновационные функции для управления насосами позволяют поддерживать точное давление и расход. Встроенный каскадный контроллер содержит расширенные свойства для водоподачи. Предусмотрены автоматическая оптимизация энергопотребления (АЭО) и компенсация потока, когда в зависимости от его величины уменьшается значение уставки давления, что также дает экономию электроэнергии.

Среди основных характеристик автоматическая адаптация к двигателю, каскадный контроллер, электронное тепловое реле (ETR), встроенный фильтр электромагнитных помех, векторное и скалярное управление двигателем, наличие до 3-х сигналов обратной связи, источник питания 24V/10V для датчиков.

Привод имеет защиту от сухого хода, в ходе которой происходит постоянная оценка состояния насоса при помощи измерений частоты и мощности. Встроенные дроссели в звене постоянного тока снижают гармонический шум и защищают привод. Режим контроля заполнения предотвращает гидравлические удары и повреждения трубы. При обнаружении утечек устройство подаст аварийный сигнал, отключит насос или произведет другое предустановленное действие.

Уникальная опция начального разгона обеспечивает быстрое ускорение насоса до минимальной скорости, начиная с которой происходит обычный разгон.

Для подключения к компьютеру привод имеет встроенный порт USB. Доступны коммуникационные протоколы Modbus RTU, Profibus, DeviceNet и EtherNet IP. Специализированное ПО дает понятный доступ ко всем параметрам и содержит свойства графического отображения сигналов - обратной связи, тока, частоты и других для поиска неисправности и ведения документации.
