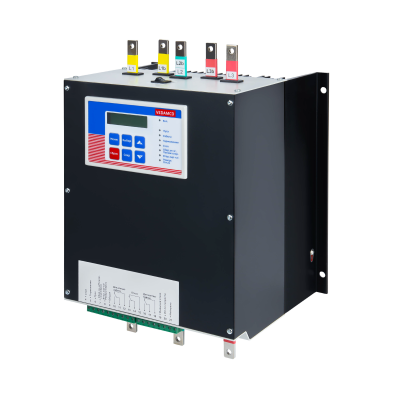

Универсальное и многофункциональное устройство плавного пуска VEDA MCD3

Где купить Контакты

Основные характеристики

• Диапазон мощностей двигателя от 30 до 500 кВт
• Для работы с трехфазными двигателями 3х380В и 3х690В
• Дополнительные аналоговые выходы
• Напряжение управления 220В
• Встраиваемый интерфейс RS-485, Profibus

Наличие: по запросу

Цена: по запросу

Отправить заявку Получить консультацию

Коды и расшифровка

Устройство плавного пуска VEDA MCD3 служит для плавного пуска, разгона и остановки асинхронных двигателей электроприводов, ограничения стартовых токов и защиты от коротких замыканий, пропадания фаз, других аварийных режимов.

Оборудование позволяет значительно продлить срок службы электродвигателей, подключенных к ним механизмов, уменьшает нагрузку на сеть.

Устройство плавного пуска:

Может работать в сетях, где источником электроэнергии служит дизельный генератор.

Обеспечивает старт и торможение по заданным графикам.

По запросу комплектуется блоком поддержки Modbus RTU, Profibu для работы в автоматизированных промышленных системах.

Оснащается энергонезависимой памятью для записи событий.

Реализованы также функции пуска с высоким моментом, возможность добавления дополнительных выходов. Сфера применения оборудования – приводы с тяжелой и особотяжелой нагрузкой: центрифуги, шредеры, дробилки, нагруженные конвейеры и др.

Устройства плавного пуска MCD3 для ТРЁХФАЗНЫХ двигателей 3*400В

Напряжение управления питания 220В

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD30001	VM-30-P30K-0058-T4	8783	30	58	400х280х218	11
MCD30002	VM-30-P37K-0072-T4	9018	37	72	400х280х218	11
MCD30003	VM-30-P45K-0085-T4	9260	45	85	400х280х218	12,5
MCD30004	VM-30-P55K-0105-T4	11967	55	105	400х280х218	12,5
MCD30005	VM-30-P75K-0145-T4	15686	75	145	406х230х224	12,5
MCD30006	VM-30-P90K-0170-T4	20928	90	170	488х390х280	21,9
MCD30007	VM-30-P110-0210-T4	22389	110	210	488х390х280	21,9
MCD30008	VM-30-P132-0250-T4	23493	132	250	488х390х280	21,9
MCD30009	VM-30-P160-0310-T4	24476	160	310	600х540х310	59
MCD30010	VM-30-P200-0390-T4	27268	200	390	600х540х310	59
MCD30011	VM-30-P250-0460-T4	30780	250	460	600х540х310	59
MCD30012	VM-30-P315-0580-T4	38288	315	580	600х540х310	59
MCD30013	VM-30-P400-0720-T4	49721	400	720	600х540х310	59
MCD30014	VM-30-P450-0820-T4	53710	450	820	600х540х310	59
MCD30015	VM-30-P500-0950-T4	64430	500	950	600х540х310	59

Напряжение управления питания 220В+Modbus

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD31001	VM-30-P30K-0058-T4-M	11169	30	58	400х280х218	11
MCD31002	VM-30-P37K-0072-T4-M	11404	37	72	400х280х218	11
MCD31003	VM-30-P45K-0085-T4-M	11647	45	85	400х280х218	12,5
MCD31004	VM-30-P55K-0105-T4-M	14353	55	105	400х280х218	12,5
MCD31005	VM-30-P75K-0145-T4-M	18072	75	145	406х230х224	12,5
MCD31006	VM-30-P90K-0170-T4-M	23315	90	170	488х390х280	21,9
MCD31007	VM-30-P110-0210-T4-M	24775	110	210	488х390х280	21,9
MCD31008	VM-30-P132-0250-T4-M	25879	132	250	488х390х280	21,9
MCD31009	VM-30-P160-0310-T4-M	26862	160	310	600х540х310	59
MCD31010	VM-30-P200-0390-T4-M	29654	200	390	600х540х310	59
MCD31011	VM-30-P250-0460-T4-M	33166	250	460	600х540х310	59
MCD31012	VM-30-P315-0580-T4-M	40674	315	580	600х540х310	59
MCD31013	VM-30-P400-0720-T4-M	52107	400	720	600х540х310	59
MCD31014	VM-30-P450-0820-T4-M	56089	450	820	600х540х310	59
MCD31015	VM-30-P500-0950-T4-M	66810	500	950	600х540х310	59

Напряжение управления питания 220В+Profibus

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD32001	VM-30-P30K-0058-T4-P	19197	30	58	400х280х218	11
MCD32002	VM-30-P37K-0072-T4-P	19440	37	72	400х280х218	11
MCD32003	VM-30-P45K-0085-T4-P	19682	45	85	400х280х218	12,5
MCD32004	VM-30-P55K-0105-T4-P	22389	55	105	400х280х218	12,5
MCD32005	VM-30-P75K-0145-T4-P	26107	75	145	406х230х224	12,5
MCD32006	VM-30-P90K-0170-T4-P	31350	90	170	488х390х280	21,9
MCD32007	VM-30-P110-0210-T4-P	32803	110	210	488х390х280	21,9
MCD32008	VM-30-P132-0250-T4-P	33907	132	250	488х390х280	21,9
MCD32009	VM-30-P160-0310-T4-P	34890	160	310	600х540х310	59
MCD32010	VM-30-P200-0390-T4-P	37697	200	390	600х540х310	59
MCD32011	VM-30-P250-0460-T4-P	41194	250	460	600х540х310	59
MCD32012	VM-30-P315-0580-T4-P	48702	315	580	600х540х310	59
MCD32013	VM-30-P400-0720-T4-P	60135	400	720	600х540х310	59
MCD32014	VM-30-P450-0820-T4-P	64131	450	820	600х540х310	59
MCD32015	VM-30-P500-0950-T4-P	74845	500	950	600х540х310	59

Напряжение управления питания 220В+Analog output

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD33001	VM-30-P30K-0058-T4-AO	10265	30	58	400х280х218	11
MCD33002	VM-30-P37K-0072-T4-AO	10514	37	72	400х280х218	11
MCD33003	VM-30-P45K-0085-T4-AO	10749	45	85	400х280х218	12,5
MCD33004	VM-30-P55K-0105-T4-AO	13456	55	105	400х280х218	12,5
MCD33005	VM-30-P75K-0145-T4-AO	17174	75	145	406х230х224	12,5
MCD33006	VM-30-P90K-0170-T4-AO	22417	90	170	488х390х280	21,9
MCD33007	VM-30-P110-0210-T4-AO	23870	110	210	488х390х280	21,9
MCD33008	VM-30-P132-0250-T4-AO	24974	132	250	488х390х280	21,9
MCD33009	VM-30-P160-0310-T4-AO	25957	160	310	600х540х310	59
MCD33010	VM-30-P200-0390-T4-AO	28764	200	390	600х540х310	59
MCD33011	VM-30-P250-0460-T4-AO	32269	250	460	600х540х310	59
MCD33012	VM-30-P315-0580-T4-AO	39777	315	580	600х540х310	59
MCD33013	VM-30-P400-0720-T4-AO	51202	400	720	600х540х310	59
MCD33014	VM-30-P450-0820-T4-AO	55199	450	820	600х540х310	59
MCD33015	VM-30-P500-0950-T4-AO	65912	500	950	600х540х310	59

Напряжение управления питания 220В+Modbus+Analog output

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD34001	VM-30-P30K-0058-T4-M-AO	12651	30	58	400х280х218	11
MCD34002	VM-30-P37K-0072-T4-M-AO	12893	37	72	400х280х218	11
MCD34003	VM-30-P45K-0085-T4-M-AO	13135	45	85	400х280х218	12,5
MCD34004	VM-30-P55K-0105-T4-M-AO	15835	55	105	400х280х218	12,5
MCD34005	VM-30-P75K-0145-T4-M-AO	19561	75	145	400х280х218	12,5
MCD34006	VM-30-P90K-0170-T4-M-AO	24803	90	170	488х390х280	21,9
MCD34007	VM-30-P110-0210-T4-M-AO	26257	110	210	488х390х280	21,9
MCD34008	VM-30-P132-0250-T4-M-AO	27361	132	250	488х390х280	21,9
MCD34009	VM-30-P160-0310-T4-M-AO	28344	160	310	600х540х310	59
MCD34010	VM-30-P200-0390-T4-M-AO	31150	200	390	600х540х310	59
MCD34011	VM-30-P250-0460-T4-M-AO	34655	250	460	600х540х310	59
MCD34012	VM-30-P315-0580-T4-M-AO	42156	315	580	600х540х310	59
MCD34013	VM-30-P400-0720-T4-M-AO	53589	400	720	600х540х310	59
MCD34014	VM-30-P450-0820-T4-M-AO	57585	450	820	600х540х310	59
MCD34015	VM-30-P500-0950-T4-M-AO	68298	500	950	600х540х310	59

Напряжение управления питания 220В+Profibus+Analog output

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD35001	VM-30-P30K-0058-T4-P-AO	20686	30	58	400х280х218	11
MCD35002	VM-30-P37K-0072-T4-P-AO	20928	37	72	400х280х218	11
MCD35003	VM-30-P45K-0085-T4-P-AO	21163	45	85	400х280х218	12,5
MCD35004	VM-30-P55K-0105-T4-P-AO	23870	55	105	400х280х218	12,5
MCD35005	VM-30-P75K-0145-T4-P-AO	27589	75	145	406х230х224	12,5
MCD35006	VM-30-P90K-0170-T4-P-AO	32839	90	170	488х390х280	21,9
MCD35007	VM-30-P110-0210-T4-P-AO	34292	110	210	488х390х280	21,9
MCD35008	VM-30-P132-0250-T4-P-AO	35396	132	250	488х390х280	21,9
MCD35009	VM-30-P160-0310-T4-P-AO	36379	160	310	600х540х310	59
MCD35010	VM-30-P200-0390-T4-P-AO	39185	200	390	600х540х310	59
MCD35011	VM-30-P250-0460-T4-P-AO	42690	250	460	600х540х310	59
MCD35012	VM-30-P315-0580-T4-P-AO	50198	315	580	600х540х310	59
MCD35013	VM-30-P400-0720-T4-P-AO	61624	400	720	600х540х310	59
MCD35014	VM-30-P450-0820-T4-P-AO	65620	450	820	600х540х310	59
MCD35015	VM-30-P500-0950-T4-P-AO	76333	500	950	600х540х310	59

Устройства плавного пуска MCD3 для ТРЁХФАЗНЫХ двигателей 3*690В

Напряжение управления питания 220В

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD60001	VM-30-P55K-0058-T6	16369	55	58	400х280х218	11
MCD60002	VM-30-P75K-0085-T6	21520	75	85	400х280х218	12,5
MCD60003	VM-30-P90K-0105-T6	28664	90	105	400х280х218	12,5
MCD60004	VM-30-P132-0145-T6	32148	132	145	400х280х218	12,5
MCD60005	VM-30-P160-0170-T6	33522	160	170	488х390х280	21,9
MCD60006	VM-30-P200-0210-T6	37326	200	210	488х390х280	21,9
MCD60007	VM-30-P257-0310-T6	42149	257	310	600х540х310	59
MCD60008	VM-30-P355-0390-T6	52435	355	390	600х540х310	59
MCD60009	VM-30-P450-0460-T6	73563	450	460	600х540х310	59

Напряжение управления питания 220В+Modbus

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD61001	VM-30-P55K-0058-T6-M	19190	55	58	400х280х218	11
MCD61002	VM-30-P75K-0085-T6-M	24326	75	85	400х280х218	12,5
MCD61003	VM-30-P90K-0105-T6-M	31478	90	105	400х280х218	12,5
MCD61004	VM-30-P132-0145-T6-M	34968	132	145	400х280х218	12,5
MCD61005	VM-30-P160-0170-T6-M	36343	160	170	488х390х280	21,9
MCD61006	VM-30-P200-0210-T6-M	40147	200	210	488х390х280	21,9
MCD61007	VM-30-P257-0310-T6-M	44970	257	310	600х540х310	59
MCD61008	VM-30-P355-0390-T6-M	55248	355	390	600х540х310	59
MCD61009	VM-30-P450-0460-T6-M	76376	450	460	600х540х310	59

Напряжение управления питания 220В+Profibus

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD62001	VM-30-P55K-0058-T6-P	28700	55	58	400х280х218	11
MCD62002	VM-30-P75K-0085-T6-P	33843	75	85	400х280х218	12,5
MCD62003	VM-30-P90K-0105-T6-P	40988	90	105	400х280х218	12,5
MCD62004	VM-30-P132-0145-T6-P	44471	132	145	400х280х218	12,5
MCD62005	VM-30-P160-0170-T6-P	45846	160	170	488х390х280	21,9
MCD62006	VM-30-P200-0210-T6-P	49650	200	210	488х390х280	21,9
MCD62007	VM-30-P257-0310-T6-P	54472	257	310	600х540х310	59
MCD62008	VM-30-P355-0390-T6-P	64758	355	390	600х540х310	59
MCD62009	VM-30-P450-0460-T6-P	85886	450	460	600х540х310	59

Напряжение управления питания 220В+Analog output

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD63001	VM-30-P55K-0058-T6-AO	18136	55	58	400х280х218	11
MCD63002	VM-30-P75K-0085-T6-AO	23279	75	85	400х280х218	12,5
MCD63003	VM-30-P90K-0105-T6-AO	30424	90	105	400х280х218	12,5
MCD63004	VM-30-P132-0145-T6-AO	33907	132	145	400х280х218	12,5
MCD63005	VM-30-P160-0170-T6-AO	35282	160	170	488х390х280	21,9
MCD63006	VM-30-P200-0210-T6-AO	39086	200	210	488х390х280	21,9
MCD63007	VM-30-P257-0310-T6-AO	43908	257	310	600х540х310	59
MCD63008	VM-30-P355-0390-T6-AO	54194	355	390	600х540х310	59
MCD63009	VM-30-P450-0460-T6-AO	75322	450	460	600х540х310	59

Напряжение управления питания 220В+Modbus+Analog output

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD64001	VM-30-P55K-0058-T6-M-AO	20950	55	58	400х280х218	11
MCD64002	VM-30-P75K-0085-T6-M-AO	26093	75	85	400х280х218	12,5
MCD64003	VM-30-P90K-0105-T6-M-AO	33237	90	105	400х280х218	12,5
MCD64004	VM-30-P132-0145-T6-M-AO	36728	132	145	400х280х218	12,5
MCD64005	VM-30-P160-0170-T6-M-AO	38103	160	170	488х390х280	21,9
MCD64006	VM-30-P200-0210-T6-M-AO	41906	200	210	488х390х280	21,9
MCD64007	VM-30-P257-0310-T6-M-AO	46729	257	310	600х540х310	59
MCD64008	VM-30-P355-0390-T6-M-AO	57015	355	390	600х540х310	59
MCD64009	VM-30-P450-0460-T6-M-AO	78143	450	460	600х540х310	59

Напряжение управления питания 220В+Profibus+Analog output

Код заказа	Типовой код	Цена, у.е. без НДС	Выходная мощность, кВт	Номинальный выходной ток, А	ВхШхГ, мм	Масса, кг
MCD65001	VM-30-P55K-0058-T6-P-AO	30459	55	58	400х280х218	11
MCD65002	VM-30-P75K-0085-T6-P-AO	35602	75	85	400х280х218	12,5
MCD65003	VM-30-P90K-0105-T6-P-AO	42754	90	105	400х280х218	12,5
MCD65004	VM-30-P132-0145-T6-P-AO	46237	132	145	400х280х218	12,5
MCD65005	VM-30-P160-0170-T6-P-AO	47605	160	170	488х390х280	21,9
MCD65006	VM-30-P200-0210-T6-P-AO	51409	200	210	488х390х280	21,9
MCD65007	VM-30-P257-0310-T6-P-AO	56231	257	310	600х540х310	59
MCD65008	VM-30-P355-0390-T6-P-AO	66518	355	390	600х540х310	59
MCD65009	VM-30-P450-0460-T6-P-AO	87645	450	460	600х540х310	59

Преимущества

Расширенные защитные функции двигателя
Маркировка клемм на русском языке
Работа в тяжелых условиях окружающей среды
Управление механическим тормозом
6 кривых разгона и торможения для разных применений
Журнал событий
Встраиваемый интерфейс RS-485 (зависит от конфигурации)

Применение

поршневые и винтовые компрессоры
мешалки
центробежные и погружные насосы
вентиляторы
конвейеры
шаровые мельницы
центрифуги
дробилки
экструдеры и др.

Документация

Универсальное и многофункциональное устройство плавного пуска VEDA MCD3

Основные характеристики

Устройства плавного пуска MCD3 для ТРЁХФАЗНЫХ двигателей 3*400В

Напряжение управления питания 220В

Напряжение управления питания 220В+Modbus

Напряжение управления питания 220В+Profibus

Напряжение управления питания 220В+Analog output

Напряжение управления питания 220В+Modbus+Analog output

Напряжение управления питания 220В+Profibus+Analog output

Устройства плавного пуска MCD3 для ТРЁХФАЗНЫХ двигателей 3*690В

Напряжение управления питания 220В

Напряжение управления питания 220В+Modbus

Напряжение управления питания 220В+Profibus

Напряжение управления питания 220В+Analog output

Напряжение управления питания 220В+Modbus+Analog output

Напряжение управления питания 220В+Profibus+Analog output

Преимущества

Применение

Документация

Инструкции и руководства:

Каталоги и брошюры:

Чертежи:

Узнать цену

Получить консультацию
